Cijev za liveno gvožđe prema gost 9583 75: regulatorni

Cijevi od livenog gvožđa, po pravilu, su dosledno povezane sa kanalizacijom. Malo ljudi zna da su se masovno koristili za postavljanje vodovoda duže od dva veka. U ovom materijalu ćemo proučiti karakteristike vodovodnih cijevi od livenog gvožđa, zahtjeve GOST-a za njih, primjenjive metode ugradnje i popravke.

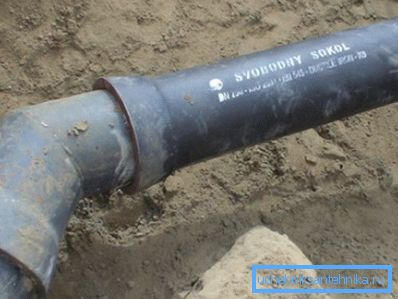

Parcela linije gvozdene vode.

Liveno gvožđe ili čelik

Oni koji su bili u podrumu Peterhofa, svakako su skrenuli pažnju na masivne cevi koje snabdevaju čuvene fontane vodom. Ovo je jedan od najstarijih funkcionisanih željeznih cjevovoda prije našeg vremena. Izgrađena je vekovima; istovremeno, graditelji kraljevskog stanovanja, iskreno govoreći, posebno nisu uzimali u obzir troškove.

U drugoj polovini prošlog veka, ekonomska ekspeditivnost je došla na prvi pogled. Zaista, zašto izgraditi sistem vodosnabdijevanja sa resursom od pola veka, ako se nakon 40 godina područje grada širi i obnovi sa polaganjem novih autoputeva?

Tada je glavna vodovodna mreža postala široko rasprostranjena - relativno jeftina i, što je najvažnije, mnogo više tehnološki u smislu instalacije.

Savet: električno zavarivanje i spoljašnja hidroizolacija bitumenom se izvode mnogo brže od ručnog utiskivanja sa punjenjem utičnice.

Posledice štednje su prilično predvidljive i još uvijek se osećaju:

  • Izvori cevi postavljeni u zemlju, uprkos hidroizolacionim merama, rijetko prelaze 30-40 godina. Nakon ovog vremena, brojne fistule u njemu čine gubitak vode za piće neprihvatljivim.

Zanimljivo: prema procjenama lokalnih vlasti, u Sevastopolu, grad u kojem živi autor, zbog pogoršanja vodovodne mreže, izgubi se 40% vode.

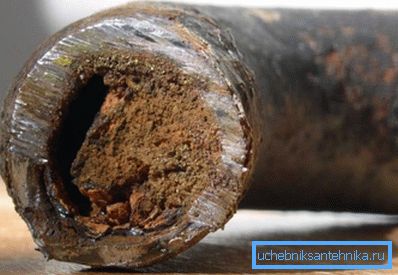

  • Ne samo to: čelična cijev je aktivno obrasla depozitima kreča i unutrašnjost rude. Nekoliko decenija, klirens se može smanjiti za 3-4 puta sa odgovarajućim padom pritiska i manevrisanja.
Dakle, pogleda u staro doba čelika.

I kako izgleda ljušteno gvožđe na ovoj dosadnoj pozadini?

  • Sa odgovarajućom kvalitetom spoljne hidroizolacije, stvarni vek trajanja cijevi postavljen u tlu nije kraći od jednog veka.
  • Cevovod praktično ne prelazi iznutra.

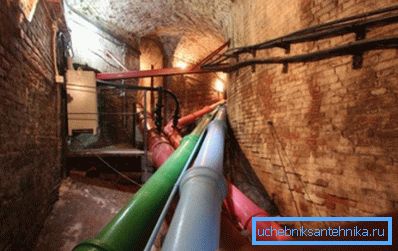

Vodovod iz svinjskog željeza u podrumu Peterhofa.

Jedini problem od livenog gvoždja je velika osjetljivost na kretanje na zemlji: gdje je čelična cijev blago deformirana, livenog gvožđa će pucati.

Standardno

Sadašnji standard za cijev od sivog livenog gvožđa uveden je 1977. godine; poslednje promene urađene su tek nedavno, 2011. godine. Dakle, koje bi bile cijevi od livenog gvožđa za snabdevanje vodom u skladu sa GOST 9583-95?

Dimenzije

Standard obezbeđuje cijevne cijevi od tri klase za debljinu zida - LA, A i B.

Uslovno prolaz, mm Debljina zida mm
LA A B
65 6.7 7.4 8.0
80 7.2 7.9 8.6
100 7.5 8.3 9.0
125 7.9 8.7 9.5
150 8.3 9.2 10.0
200 9.2 10.1 11.0
250 10.0 11.0 12.0
300 10.8 11.9 13.0
350 11.7 12.8 14.0
400 12.5 13.8 15.0
500 14.2 15.6 17.0
600 15.8 17.4 19.0
700 17.5 19.3 21.0
800 19.2 21.1 23.0
900 20.6 22.3 25.0
1000 22.5 24.8 27.0

Masa radnog metra cevi varira od 11,3 kg (65 mm, LA klasa) do 627 kg (1000 mm, klasa B). Standard predviđa proizvodnju zvonova u obliku cijevi od merne dužine (2, 3, 4, 5, 6, 7, 8, 9 i 10 metara) i nemerjene dužine od 2 do 10,5 metara.

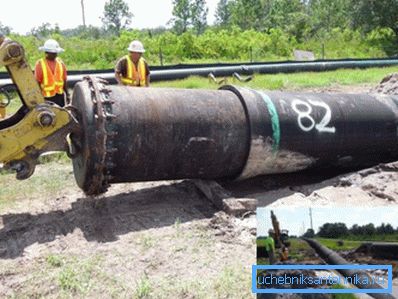

Za velike prečnike, instalacija zahteva upotrebu teške opreme.

Zahtjevi

Prelaz cilindra u utičnicu može se napraviti sa nagibom ili u obliku poluge.

Dimenzije cijevi od livenog gvožđa za vodosnabdevanje mogu se razlikovati od nominalne u sljedećim granicama:

  • Dužina merne cevi je + -20.
  • Debljina zida - -1 + 0,5.
  • Spoljni prečnik (do 300 mm) - + - (4.5 + 0.0015D).
  • Spoljni prečnik (preko 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
  • Unutrašnji prečnik u utičnici je + (2,5 + 0,002 D) - (1,5 + 0,002D).

Napomena: za D, kada se izračunavaju tolerancije, uzima se nominalni prečnik.

Ovalnost ne može dovesti do cevi za normalizovane odstupanja od nominalne veličine. Odstupanje stvarne mase cijevi od izračunate ne može biti veće od pet procenata. Cijevi se podvrgavaju testovima hidrauličnog pritiska, koji se određuju njihovom klasom i nominalnom veličinom.

Uradi Testni pritisak, kgf / cm2
Klasa B Klasa A Klasa aviona
300 i manje 40 35 25
300 - 600 35 30 20
Više od 600 30 25 20

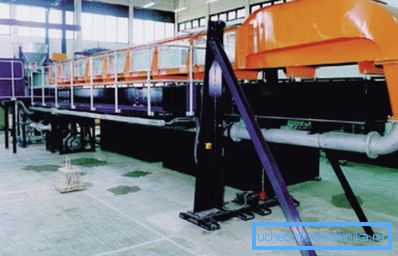

Štand za hidrauličko ispitivanje.

Napomena: radni pritisak u vodovodu obično ne prelazi 3-4 atmosfere. Do 8-10 kgf / cm2 može se povećati tek nakon pumpanja, unutar inženjerskog sistema kuće ili malog mikrodistra.

Kraj završetka cevi suprotno zvonu treba da se odstrani pravolinijskim na njegovu osu sa odstupanjem ne više od 0,5 stepeni.

Unutrašnji i spoljašnji proizvod pokriven je zaštitnim netoksičnim materijalom. U tom slučaju, premaz ne sme ometati zaptivanje zglobnog spoja, odlepiti i omekšati na temperaturama do +60 ° C.

Važno: na zahtjev kupca elementi cevovoda se mogu isporučivati ​​bez premaza.

Instalacija i popravka

Kako se cevovod za vodovodne instalacije tokom instalacije? Da li su utičnice napuknute i obrušene?

Glavna faza zaptivanja cevne utičnice je njegova zaptivanje kabolom nauljenim organskim vlaknima. Uprtač se uklapa u centralni zvučni zglob što je čvrsto moguće, nakon čega se dodatno rukuje pomoću lupanja i čekića.

Malo zatvaranje: kabol mora biti zaštićen od biodegradacije, mehaničkih oštećenja i drugih nesreća.

Kako je to učinjeno?

  • Konvencionalni brend cementa 400. Vodeno-cementna mešavina, pripremljena u omjeru od 1: 9, što je moguće čvrsto zaglaviti u utičnicu i stisnuti se štancovanjem dok ne počne da se odbija od cementnog utikača. Zatim je utičnica umotana mokrim tepihom do dana.

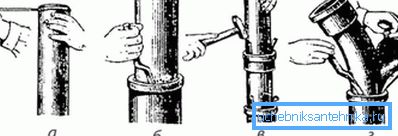

Vreteno sa cementnim malterom.
  • Azbestna mješavina cementa, pripremljen u omjeru od 1: 2, nakon čega sledi dodavanje 10 - 12 procenata zapremine vode. Kompaktan je kao cement; Azbestna vlakna sprečavaju pucanje.

Važno: sa istim uspehom možete koristiti fiberglass narezane na vlaknu.

  • Proširenje cementa. Za razliku od uobičajenih, ne zahteva zbijanje.
  • Taljenje sumpora dodavanjem 10 - 15% mlevenih kaolina. Iz očiglednih razloga, možete sipati samo vertikalnu ili nagnuto utičnicu; Po pravilu, sivi sklop je zapečaćen u fabrici.
  • Oloveno olovo.
  • Konačno, olovo se može koristiti za pečat na vrhu kabina.. Tanka šipka mekog metala čvrsto ispunjava žleb, pouzdano štiti organsko vlakno.

Važno: olovo i njegova jedinjenja su otrovna. Azbestna vlakna i vlakna takođe nisu toliko korisni za respiratorne organe. Dakle, očigledna uputstva: kada radite odgovarajući rad s vlastitim rukama, ne treba zaboraviti na ličnu zaštitnu opremu.

Popravak livenih cijevi za vodu moguće je samo sa malim poprečnim ili uzdužnim pukotinama daleko od utičnice: u ovom slučaju se na odseku cjevovoda nadovezuje prečica od gvožđa ili čelika sa gumenom zaptivkom. U drugim slučajevima (oštećene utičnice, uzdužne pukotine znatne dužine) se zamjenjuje dio cjevovoda.

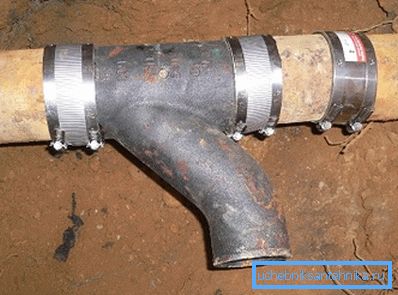

Zamena fononine u vodovodnom livenom gvoždju.

Alternative

VCHSHG

Prvi poznanik

Pod ovim smanjenjem leži takozvano livno gvožđe visoke čvrstoće.

Da biste objasnili značenje pojma, morate ukratko proučavati divlje fizike.

  • Sve glavne razlike čeličnog lima od čelika - krhkost, niska duktilnost i visoka otpornost na koroziju - određuju se prisustvom u jednom od oblika ugljenika - grafita.
  • Regularni grafit ima oblik minijaturnih ravnih vaga. Međutim, kada se prekristalizacija javlja kada se neki dodatci uvode u rastopljeno sivo gvožđe (naročito magnezijum i njegova jedinjenja), on menja oblik u sferičnu.
  • Istovremeno, fizička svojstva metala značajno se mijenjaju: ona dobija viskozitet, plastičnost i otpornost na udarne opterećenja, uz održavanje otpornosti na koroziju.

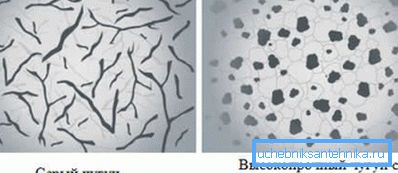

Strukturne promjene u VCHSHG.

Ono što je posebno lijepo jeste da se cena tona materijala prilično maltene tokom transformacije. Ukupan procenat aditiva koji uzrokuju rekristalizaciju ugljenika ne prelaze 0.08% po težini livena gvožđa.

Cevi za cevi od cevi od visokofrekventnog gvožđa trenutno su glavna alternativa sivoj livnici.

  • Sila pritiska i savijanja, superiornija su od livenog gvožđa, a ne spominjemo sve vrste polimernih cijevi. Shodno tome, cevi vodovoda VCHSH mogu biti postavljene pod zauzetim autoputevima i na nestabilnim zemljištima. Imaju sve kvalitete čelika, osim za Ahilove pete - niska otpornost na koroziju.
  • Problem labaratornog i netehnološkog ugradnje utičnica je u potpunosti rešen. Umjesto zaptivanja korištenih utičnica sa gumenim zaptivkama prstena. Naravno, sa značajnim veličinama cevi, sklop priključaka uključuje upotrebu teške mašine; Međutim, masa ovih cijevi u svakom slučaju neće dozvoliti ručno instaliranje cjevovoda.

Obratite pažnju! Upotreba gumenih zaptivača dozvoljava blagu deformaciju priključka utičnice (promena u relativnom položaju cijevi) bez ugrožavanja gnječenja.

Na zglobovima je dozvoljeno mala pomeranja i savijanja.

Regulatorna dokumentacija

Proizvodnja cevovoda pod pritiskom iz VChGH regulisana je posebnim standardom - GOST R ISO 2531-2008.

Istaknite njegove ključne tačke.

  1. Prema dokumentu, cevi i fitinge mogu imati nominalne veličine od 40 do 2.600 milimetara, što omogućava korišćenje žučnih žlezda za stvaranje autoputeva koji hrane celim gradovima.
  2. Sastav metala, prema GOST-u, ne bi trebalo štetno uticati na sastav vode.
  3. Dužina cevi se reguliše standardom u zavisnosti od nominalnog prečnika:
DN, mm Dužina, m
40, 50 3.0
60 - 600 4.0; 5.0; 5.5; 6.0; 9.0
700, 800 4.0; 5.5; 6.0; 7.0; 9.0
900 - 2600 4.0; 5.0; 5.5; 6.0; 7.0; 8.15; 9.0

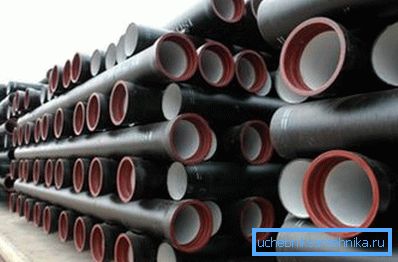

Cevi VChSHG u skladištu.

Maksimalna dozvoljena krivina je ne više od 0,125% dužine cevi.

Kao spoljašnji sloj cevovoda, u zavisnosti od uslova rada, može se koristiti:

  • Metalni cink.
  • Cink boje (cink prah u polimernom vezivu).
  • Polietilen.
  • Poliuretan
  • Fiber cement.
  • Adhezivna polimerna traka.
  • Epoksidna smola.
  • Bitumenska mastika ili boja.

Za unutrašnju zaštitu cevi i fitinga dozvoljeno je korišćenje:

  • Cementni malteri (Portland cement, Portland šljake i cement visokog glinice).
  • Polietilen
  • Poliuretan.
  • Epoksidna smola.
  • Bitumenska boja (mastik).

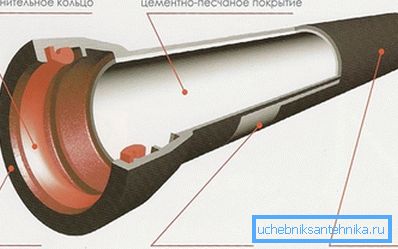

Jedna od varijanti unutrašnje i spoljašnje zaštite.

Označavanje elemenata cevovoda treba da ukazuje na:

  • Proizvođač (ime ili zaštitni znak).
  • Godina proizvodnje.
  • Referenca na materijal (VChGH).
  • Nominalna veličina.
  • Standard prema kojem je proizvod proizveden.

Polietilen

Cevi za polietilenske pritiske su glavna alternativa za liveno gvožđe danas.

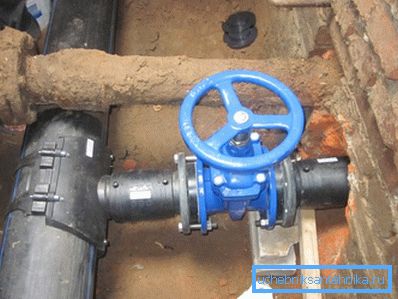

Polietilensko vodosnabdevanje.

Detaljno upoznavanje sa njima jasno je izvan obima našeg materijala, tako da ćemo obratiti pažnju samo na njihove ključne osobine.

  • Proizvodni vijek od polietilena procjenjuje proizvođača kao magla od 50 godina. U praksi, ovaj materijal se može smatrati skoro večitim.
  • Depoziti na zidovima, smanjivanje lumena cevi, ne mogu biti u načelu. Glatka površina polimera sa izuzetno niskim kvalitetom lepka jednostavno neće dozvoliti preklapanje.
  • Sve veze se izvode zavarivanjem zavrtnja. Čvrstoća spoja je najmanje 80% čvrste čvrste cijevi.

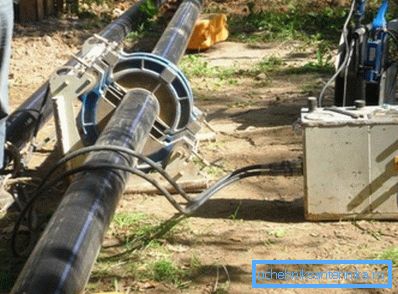

Fotografija snima proces zavarivanja spoja.

Jedina žalba na polietilen, koja dozvoljava cijevi od lijevanog željeza da ostane na tržištu do danas, je visoka plastičnost i, kao rezultat toga, vrlo umerena krutost prstena. Polietilenski cevovod se može postaviti na deformabilnom tlu samo sa zaštitom armaturne betonske trake.

Zaključak

Mi ćemo razmotriti naše poznavanje klasičnih i modernih rešenja za postavljanje vodovodnih mreža kako bi bili uspešni. Kao i uvek, video u ovom članku će ponuditi dodatni materijal. Successes!
