Cijev od kalaja - proizvodnja u 3 koraka samostalno

Uprkos mnogim različitim limenkama koje se prodaju u građevinskim supermarketima, ponekad kod ugradnje odvoda, ventilacije ili sličnih inženjerskih sistema, potrebno je instalirati dijelove nestandardne konfiguracije ili veličine. Stoga, mnogi domaći majstori zainteresovani su kako da cev iz kala izrade sopstvenim rukama.

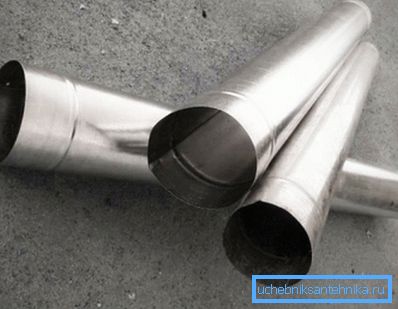

Po potrebi, limena cijev može biti napravljena nezavisno

Karakteristike materijala koji se koristi

Prije započinjanja rada preporučljivo je pažljivo upoznati sa karakteristikama materijala od kojeg se cijev treba izgraditi. Kalaj je običan lim čelik debljine od 0.1 do 0.7 mm. Formirana je uzastopno valjanje predmeta kroz valjke valjane mlinice.

Međutim, obrada se ne završava tamo. Da bi zaštitili nastali sloj od uticaja korozije, potrebno je pokriti slojem druge materije koja ne oksidira u vazduhu.

Kao rezultat, čelični limovi čija širina, prema GOST-u, može biti 51,2-100 cm, prekrivena ultratiranim slojem cinka, hroma ili kalaja, stiže u skladište gotovih proizvoda.

Obratite pažnju! Materijal je vrlo plastičan, što mu omogućava da se obrađuje kod kuće. S druge strane, prilikom uređivanja ojačanja, možete dobiti strukturu koja nije u manjoj meri od čvrstoće do debljeg čelika.

S obzirom da je cena kalaja takođe niska, često se koristi za izradu mnogih različitih delova kompleksnog oblika.

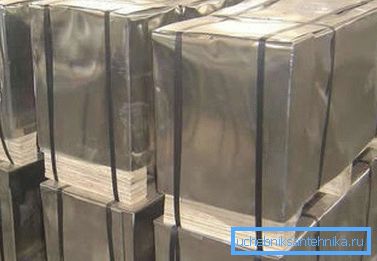

Fotografije limova

Traženi alati

Za sečenje i savijanje limova od kala ne treba puno napora. Ipak, korisno je opremiti posebnim alatima i uređajima, lista koja je navedena u tabeli.

Alat Svrha
Makaze za metal Koristi se za sječu limova na komade potrebne veličine. Maksimalna debljina materijala, kao što znate, je 0,7 mm, zbog čega je dovoljno primijeniti samo beznačajan mišićni napor.
Mallet Možete ga zameniti gumenim čekićem, kao i čeličnim alatom sa gumenim podmetačima koji ne ostavljaju udubljenja na limenki tokom upotrebe.
Kliješta Koristi se za savijanje. Mogu se zameniti kleštima.
Workbench Za obeležavanje i sečenje neophodno je postaviti list limena na ravnu površinu. Najbolje je da koristite stolarsku radnu sobu, ali takođe možete da sečete na podu, očišćenom od velikih ostataka.
Elementi kalibracije Njihova uloga obavlja čelična cijev debelog zida prečnika oko 100 mm (ili okrugle drvo) i čelični ugao širine 75 mm. Pričvršćena je do ivice radnog stola ili stegnuta u podu od drveta. Cev će biti potrebno za proizvodnju uzdužnog šiva cijevi.
Razmer Koristi se za obeležavanje na limenki. To je tanki čelični štap sa oštrim krajem.
Merni instrument Ovo uključuje vladare, rulete, kvadrate i druge slične uređaje.

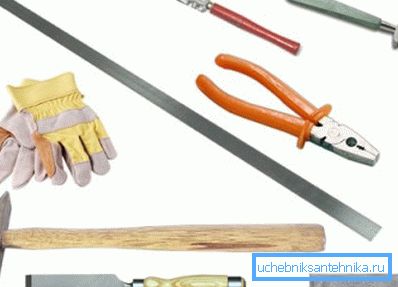

Alati za rad sa limenkama

Proces rada

Hajde da počnemo praviti cev iz kalaja sopstvenim rukama.

Ceo proces se može podeliti u nekoliko glavnih faza:

  1. Priprema To uključuje obeležavanje proizvoda i sečenje pojedinačnih praznih delova od kalaja.
  2. Moulding. U ovoj fazi, počinje formiranje kružne cevi.
  3. Veza Ovdje je neophodno konačno šijete dijelove u gotov proizvod.

Razmotrite svaku od njih detaljnije.

Korak 1. Priprema

Pre nego što počnete da pravite limeni cev, označite i odrežite željenu veličinu velikog komada. (Pogledajte i izduvne cijevi: karakteristike.)

Kompletna uputstva ovde nisu potrebna, sve je vrlo jednostavno:

  • ploča se postavlja na ravnu površinu (radni sto ili pod);
  • dužina jednaka dužini buduće cevi meri se od gornje ivice (oznake se mogu napraviti markerom ili posebnim alatom za označavanje);
  • onda se kroz znak uz pomoć kvadrata izvlači linija pravougaona do gornje ivice ploče;
  • na gornjoj ivici i liniji nacrtanoj na dnu, meri se širina radnog komada, što je jednako dužini obima cijevi (i za ovaj parametar treba dodati 15 mm);
  • Sve oznake su spojene, nakon čega se rezultirajuće linije iseče.

Savjet! Znajući prečnik cevi, lako možete izračunati obim (širina radnog predmeta) koristeći poznatu formulu L =? D gdje? - 3.14, D - prečnik budućeg dela.

Pažljivo označite radni predmet.

Korak 2. Formiranje

Nakon prijema praznine, potrebno je formirati kružni profil budućeg cevovoda.

Ovde se radi na sledeći način:

  1. Označena linija za preklapanje. Njegova širina je 0,5 cm sa jedne strane i 1 sa druge strane. Preklopnici se savijaju pod uglom od 90 stepeni do ravnice listova limena. Da biste to uradili, možete koristiti čelični ugao i paletu.
Savijanje limova da bi se formirala cijev

Na ivicu stola postavljen je lim za lim, sa odjednom do željene dužine, a onda sa udubljenjem gumenog čekića nježno savijen. Na kraju rada, trebalo bi da bude u bliskom kontaktu sa donjom ravniom ugla.

Rad treba raditi jednako po cijeloj dužini radnog predmeta. Da biste olakšali postupak, možete koristiti klešta.

  1. Zatim, na santimetarskom preklopu, još jedna krivina se pravi u obliku slova G. Gornji deo (njegova širina treba biti 0,5 cm) treba napraviti paralelno sa limom. Poželjno je unaprijed napraviti oznaku za ovu krivinu.

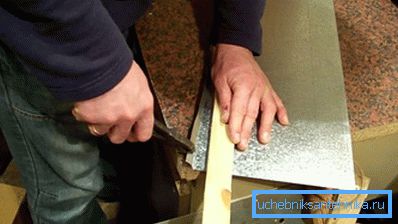

Savijanje limena ploča pomoću klešta
  1. Na kraju rada sa preklopima idite na rad samog cijevi. Za ovo se koristi unaprijed uskladišteni okrugli deo. Postavili ste limenku na njega, trebali biste koristiti mlaznicu da biste dobili zaobljen oblik. Ovo bi trebalo postepeno raditi na celoj dužini ploče dok se ne savijaju ivice.

Korak 3. Docking

Ostaje samo kombinovanje ivica i osiguranje šava. Da bi se to učinilo, horizontalni deo većeg dela prelazi, zatvarajući suprotnu ivicu. Zatim, štrcav šiv se savijeva do ravnice cevi pomoću mleta.

Savijanje mora biti u suprotnom smeru u obliku slova L, u suprotnom, voda može biti pod šavom i, kao rezultat, u unutrašnji prostor cijevi.

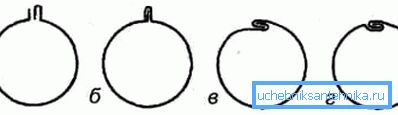

Sklopiti vezu

Korisni saveti

Kada radite s limom, preporučljivo je razmotriti sledeće tačke:

  1. Bilo bi prijatno raditi sa metalnim škare ako dodate kožnu petlju na jednu od ručica., koja se nosi na prstima.
  2. Preseći ivicu, poželjno je obraditi avion od stare tkanine za metalnu traku. Ovo će uštedjeti rez od bora, što može biti povređeno.
  3. Za skraćivanje gotovih ventilacionih cevi može se koristiti otvarač.

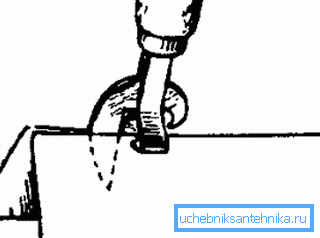

Isecite cev koristeći otvarač za konzervu

Zaključak

Proces proizvodnje cijevi od kalaja je prilično jednostavan, pa ako je potrebno, lako možete sami napraviti potrebni dio. Slično tome, moguće je dizajnirati kutiju za cijevi. Više detalja o tome možete pronaći na video snimku u ovom članku.
