Cevovod kanalizacije

Ako je potrebno urediti odvodni sistem za kupatilo, važno je razumeti šta bi trebalo naginjati na kanalizacionoj cevi u stanu, u suprotnom može doći do problema. Čak i ako se stvara utisak da će rad biti jednostavan, nespretan stav prema instalaciji ugla snižavanja sigurno će uticati na funkcionisanje kanalizacionog sistema. Zbog toga će biti izgubljenih resursa, vremena i napora, jer će se sve radove morati potpuno ponoviti.

Tipično, kanalizacija u stanu radi na principu koji se zasniva na principu protoka vode gravitacijom. Dakle, ako je nagib mali, voda neće proći sam, a kada je velika, kanalizacija neće moći normalno raditi.

Određivanje ugla nagiba

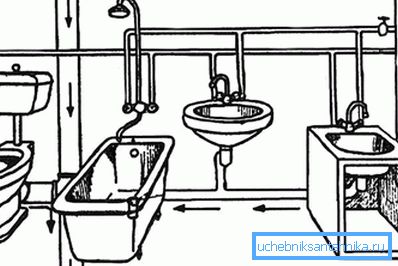

Šeme cevi za kanalizaciju

Da bi ugao bio onako kako bi trebalo da bude, potrebno je razumjeti podatke date u referentnim tabelama. U njima se, po pravilu, daju frakcije koje nisu široko razumljive. Oni koji su navikli na činjenicu da ugao treba odrediti stepenima, možda ne razumeju vrijednosti decimalne frakcije. Međutim, da je razumijete nije teško. Prva figura znači nagib, a druga - dužinu autoputa u metrima. Ovo se može ilustrovati primjerom u kojem će 3/1 izgledati 3 cm po metru. Da biste razumeli ukupni nagib, potrebno je pomnožiti dužinu cijevi (do ivice ili pre okretanja) pomoću ove vrijednosti.

Objašnjavamo detaljnije. Na primjer, cijela dužina kanalizacije će biti jednaka 6.7 m, a pad će biti, recimo, 0.06. Dakle, između nivoa na početku i kraju kanalizacionog sistema mora postojati razlika koja se može predstaviti kao formula:

H = L x k, gde L - je dužina cevi (6,7 m), k - pristrasnost jednaka 0.06. Zbog toga značenje H = 6.7? 0,06 = 0,42 m, to je 42 cm. Ovako je određen pravilan nagib kanalizacionih cijevi, a ova metoda je pogodna kako za stanove, tako i za vikendice.

Obračun punjenja cijevi

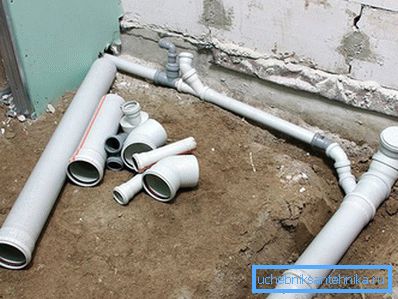

Odredite vrednost punjenja

Ono što treba uzeti u obzir prilikom instalacije kanalizacije je njegovo punjenje. Da bi je definisali, formirana je formula:

y = H / D, gde: H - nivo tečnosti vode u cevi, i D - njegov prečnik. Značenje y će biti nula ako cev nije popunjena. Ako je popunjen, onda je ovaj indikator 1. Optimalni opseg je 0,5 ili 0,6.

Ova razlika je prisutna zahvaljujući posebnim osobinama materijala od kojih su cevi napravljene, kao i njihove sposobnosti da se formira granični sloj koji se može držati bliže unutrašnjoj površini cijevi.

Ne bi štetilo da uzme u obzir činjenicu da su staklene ili plastične cijevi u unutrašnjosti glatke od azbesta, jer je njihova površina gruba. Prema tome, vrednost zauzetosti za prvi slučaj biće 0,5, a za azbest - 0,6.

Ovi pokazatelji će biti odgovorni za brzinu kojom će kanalizacija i tečnost proći kroz cijevi (približno 70 cm u sekundi). Kao rezultat toga, stopa čvrstih uključivanja bit će znatno niža, što će ih zadržati u suspenziji, tako da se ne mogu držati unutrašnjih zidova u cjevovodu.

Norme

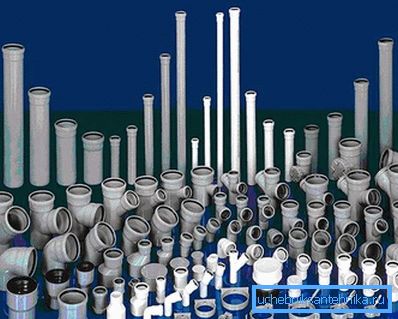

Plastične vrste kanalizacije

Na minimalni nagib kanalizacionih cijevi prema SNiP-u će uticati prečnik cijevi postavljenog u kući. Prema ovim standardima, za cijevi prosečnog prečnika (oko 50 mm) nagib će biti 0.03 m, a za velike veličine - 0.02 m.

Cijevi ogranka

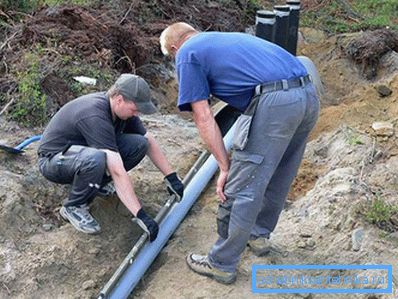

Podešavanje nagiba cevi

Najbolje je koristiti nivo za određivanje horizonta (laserski vođeni ili normalni). Takođe možete primijeniti napetost kablova. Kada se cev završi u podizaču, ona će se postaviti kao standardna vertikala.

Za izvođenje takvih kalkulacija, ugao redukcije treba posmatrati kao arcsine u odnosu na redukciju, uzimajući dobijenu vrednost od pravog ugla, odnosno od 90 °. Dobijena vrednost će biti rezultat koji nam je potreban.

SNiP i drugi standardi ukazuju na najprihvatljivije podatke o nagibu cijevi izvana. Ove veličine, po pravilu, imaju prečnik veći od onog u internim komunikacijama.

Savjet! Najbolji nagib je od 15 do 25 mm.
