Cevni priključci: cjevovodi i čelične konstrukcije

Koje metode mogu biti korišćene za povezivanje cevi u cevovodima za pritisak i gravitaciju? Šta obezbeđuje čvrstoću veze? Na kojim pričvršćivačima možete spojiti rack ili vješalicu za odjeću od hromiranih cijevi? Pokušajmo pronaći odgovore na ova pitanja.

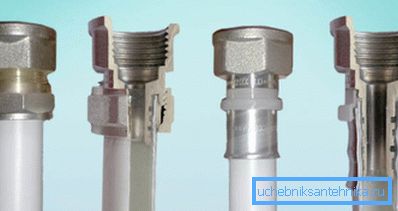

Neka moguća rešenja sa ogromne liste.

Klasifikacija

Počnimo sa klasifikacijom.

Veze mogu biti:

  • Hermetička i ne-hermetična. Očigledno je da se prvi koriste u svim cevovodima bez izuzetka, a drugi - u skupštini različitih metalnih konstrukcija.
  • Hermetičke veze, pak, podijeljene su na pritisak i nepotpunost. Preovlađujuće područje primjene drugog - različite kanalizacijske sisteme: domaćinstvo, industrijska i oluja.

Uzgred: kanalizacija se takođe može pritisnuti. Ako je neophodno transportovati otpadnu vodu prema nagibu, fekalna pumpa (drenaža) preuzima ovu funkciju.

  • Pored toga, veza se može složiti i ne može se srušiti.

Pređimo na specifična rešenja.

Zaptivne veze

Zavarivanje

Tradicionalni način povezivanja čelika i poslednjih godina, plastične cijevi se ne mogu odvojiti. Jedini način za demontažu odseka cevovoda je da ga isečete. Kako tačno zavarivanje zavisi od materijala koji se zavaruje.

Čelik

Čelični cevovodi se zavaruju gasnim i električnim zavarivanjem.

  1. U prvom slučaju, plamen acetilenske plamenika topi susedne ivice cevi, nakon čega se žica za zavarivanje uvode u baklju, a zatim ih ujedinjuje kapljicama topljenja.
Gasno zavarivanje.
  1. U drugom slučaju, električni luk topi elektrodu za zavarivanje, čiji metal oblikuje šav. Dielektrično premazivanje elektrode stvara sloj šljake koja štiti čeličnu talenu od kontakta sa atmosferskim kiseonikom i, shodno tome, od potpunog sagorevanja ugljenika u njemu.

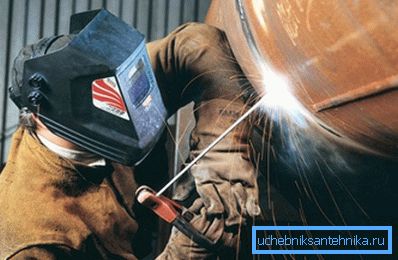

Ručno elektrolučno zavarivanje.

Uzgred: ne samo da je čelik zavaren zavarivanjem luka, već i livenog gvožđa. Međutim, prilikom instalacije cevovoda iz njega se obično ne koristi zavarivanje, ali se vrši sečenje cevi sa lukom kod velikih struja.

Glavni problem zglobnih spojeva čeličnih cevi je njihova osjetljivost na koroziju. Čak i ako je cink ili bilo koji drugi sloj zaštite od korozije na početku prisutan na površini cevi, gori tokom procesa zavarivanja. Problem se rešava zaštitom površine šiva pomoću prskanih polimera, nanošenjem boja ili premaza bitumenom.

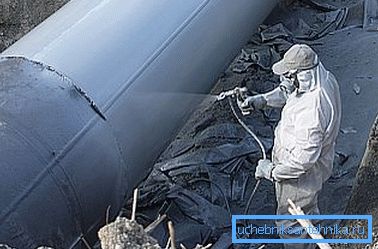

Zaštita od polimera protiv korozije.

Polietilen

Razmislite kako spojiti plastične cijevi. Cevne priključke se izrađuju od kraja do kraja, preliminarno topljenje krajeva na niskom temperaturnom grejnom elementu (ogledalo), zagrevano na 200-220 stepeni.

Lista osnovnih tehnoloških operacija je sljedeća:

  1. Cijevi su strogo okrenuta prema uzdužnoj osi.
  2. Čišćenje se čisti čipovima i prljavštinom.
  3. Vezani elementi cevovoda su centrirani.
  4. Zatim, krajevi s sila od oko 1,5 kgf / cm2 pritiskaju se na grejni element opremljen anti-adhezivnim premazom.
  5. Nakon topljenja, ogledalo se uklanja iz budućeg zavara, dok se cevi pritisne jedni druge za vreme padavina i hlađenja polietilenskog talenta.

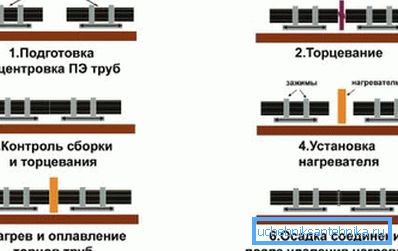

Osnovne operacije montaže.

Vreme grijanja i hlađenja se odnosi na debljinu zidova cevovoda.

Debljina zida mm Trajanje grejanja, s Trajanje hlađenja pod pritiskom, min
4.5 45 6
4.5 - 7 45 - 70 6 - 10
7 - 12 70 - 120 10 - 16
12 - 19 120 - 190 16 - 24
19 - 26 190 - 260 24 - 32
26 - 37 260 - 370 32 - 45
37 - 50 370 - 500 45 - 60
50 - 70 500 - 700 60 - 80

Od kada se poravnavaju cijevi sa znatnom debljinom zida, ručno centriranje i stezanje s potrebnim naporima je teško, blagi reči, u ovu svrhu se koriste mehanički uređaji i hidraulični uređaji prečnika 250 mm.

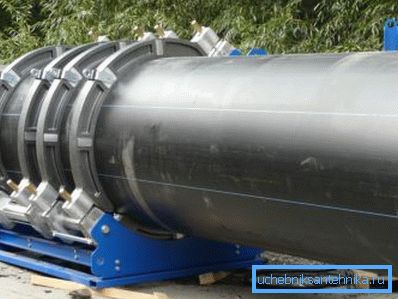

Postavljanje vodovodne mreže sa polietilenom. Hidraulika se koristi za centriranje.

Polipropilen

Za razliku od cevi od polietilena, cevi od polipropilena nisu povezane od kraja do kraja, već sa priključnim priključcima. Priprema za lemljenje pri niskim temperaturama pretaljuje susedne površine cevi i fitinga; cena takvih uređaja počinje od 800 do 1000 rubalja. Vreme grijanja nije vezano za debljinu zida, već za prečnik:

Spoljni prečnik, mm Trajanje grejanja, s Trajanje veze, sek Hlađenje, min
16 5 4 2
20 7
25 7
32 8 6 4
40 12
50 18
63 24 8 6
75 30 10 8

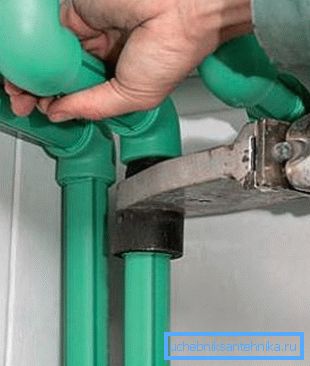

Ugradnja polipropilena na snabdevanje vodom.

Prilikom sklapanja polipropilenskog cevovoda sopstvenim rukama, korisno je znati još nekoliko suptilnosti.

  • Temperatura grejnog elementa u ovom slučaju je veća nego kod polietilena i iznosi 240-260C.
  • Priključak se stavlja na cev strogo napred, bez rotacije. U suprotnom, postoji rizik od prijema talasa na zavarenim površinama, što će oštro oslabiti vezu.
  • Cevi ojačane aluminijumskom folijom preliminarno se čiste iz njega u oblasti zavarivanja. Elektrohemijsko raspadanje aluminijuma koji nije zaštićen slojem polimera može dovesti do razdvajanja cjevovoda.

Lemljenje

Cevi za lemljenje se praktikuju prilikom sklapanja bakarnih cjevovoda u različite svrhe.

Kratka tehnologija lemljenja je sledeća:

  1. Utičnica se formira valjanjem na jednoj od cijevi koje treba spojiti.
  2. Kraj susednog dela (cevi ili fitinga) se ubacuje u njega.
  3. Povezane površine se zagreju u plamenu plinskog gorionika i uz pomoć fluksa očiste od filma oksida.
  4. Zatim se u plamen plamenika uvede štap za lemljenje. Zbog kapilarnog efekta, topljenje ispunjava čitavu šupljinu između utičnice i cevi. Stvrdnjavanjem, povezivanje je potpuno zapečaćeno.

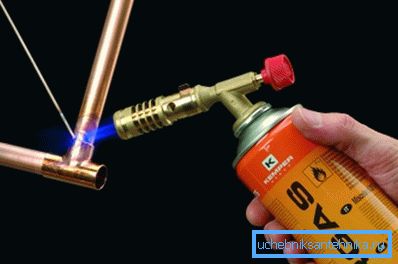

Spajanje lima na bakarni vodovod.

Teme

Navojni priključci su još jedan način povezivanja cevi malih (do 50 - 65 mm) prečnika. Mislim da nije potrebno objasniti nekoj osobi koja je živela u sovjetskom stanu. Materijali za njih su prilično tradicionalni: livenog gvožđa, mesinga i, retko, čelika.

Zaptivanje veze je osigurano lijevim vlaknima (često sa bojom ili zaptivnim materijalom), polimernim navojem ili, u slučaju gasovoda, FUM trakom.

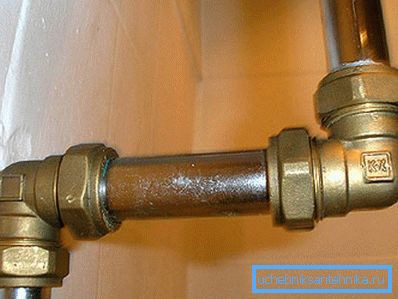

Čelični vodovod na uglovima od mesinga.

Prirubnice

Očigledno je da je upotreba navoja prilikom instalacije cevi velikog prečnika problematična. U ovom slučaju se koristi još jedna relativno brza veza za cevi - prirubnica. Prirubnice pričvršćene; Zaptivanje je obezbeđeno zaptivkom između njih - gume, silikona ili izrađene od posebne gume otporne na toplotu sa velikom količinom mineralnih punila - paronita.

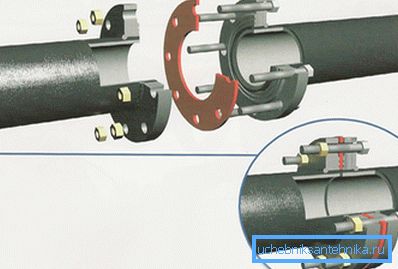

Prirubnica sa zaptivnom zaptivkom.

Bell fitting

U pritisku i, češće, cevovodi za slobodan protok, često se koristi instalacija zvona: cev se ubacuje u utičnicu druge cevi ili fitinga.

Problem zategnutosti se može rešiti na sljedeće načine:

  • Gumeni zaptivač O-prstena. Ovdje su povezani cijevi od azbest-cementa, uključujući cijevi za pritisak; sve vrste plastične kanalizacije; cjevovode od cijevnog liva i cijevi pod pritiskom od polivinilhlorida.

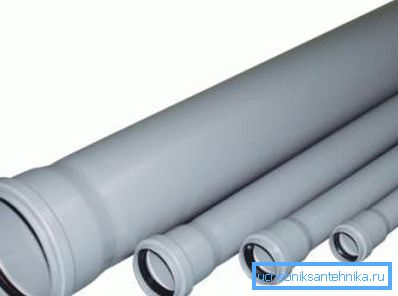

Zvončići od plastične kanalizacije sa gumenim O-prstenovima.
  • Clay. Na ovaj način, zajedno sa zaptivnim prstenom, pritisni PVC spojevi su zaptivni.
Izradite adhezivno vezivanje.
  • Coinage. Organsko vlakno (kabol) natopljeno bitumenom ili uljima kompaktno je u utičnicu i zapečaćeno cementnim malterom. Ovaj način zaptivanja je korišćen za kanalizaciju od čelika u toku 20. veka.

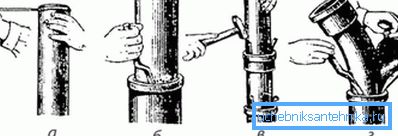

Embossing i zaptivanje kanalizacije.
  • Punjenje zvona sa rastopljenim sumprom ili olovom. Sumpor je korišćen za kanalizaciju, olovo - za željezne cjevovode.

Fitingi

Za čelik (uključujući nerđajući čelik), bakar, polietilen i metalna plastika, zajedno sa ostalim, koriste se fitingi.

Spisak onoga kako cevni konektor može izgledati u svakom slučaju je materijal za odvojeni veliki članak; pomenuli smo samo glavna dizajna rješenja.

  1. Pričvršćivanje komprimuje cev sa prstenastom brtvom od gume ili silikona kada pričvršćuje matičnu navrtku sa konusnim unutrašnjim dijelom.

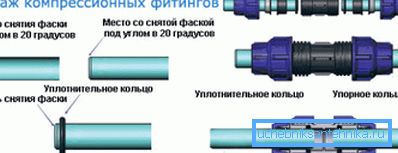

Ugradnja kompresijskog fitinga na polietilen.

Međutim: još jedna šema se koristi za meke bakarne i metal-plastične cijevi. Priključak postavljen unutar cevi je presvučen njegovim zidovima pomoću podeljenog prstena.

  1. Pritiskom se koristi klešta za presovanje cevi na mlaznici, koja zateže rukav od nerđajućeg čelika.

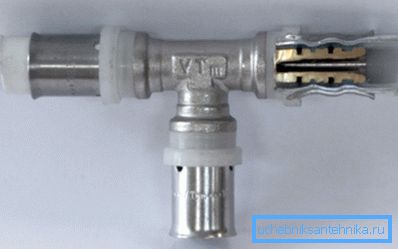

Pričvrsni element za metalno plastičnu vodovodnu mrežu.
  1. Push-fit je najprikladniji konektor metalne cevi za upotrebu. Uputstva za instalaciju su smiješno jednostavna: jednostavno morate uložiti kraj cijevi sa nekim naporom. Zategnutost će obezbediti prstenastu zaptivku; Povratna kretanja sprečavaju prstenastu oprugu sa nogicama za pričvršćivanje cijevi.

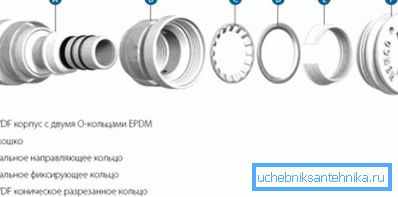

Uređaj za ugradnju uređaja.
  1. Spojnica za preklopni polietilen. Ovo su uobičajene polimerne ili mesingane armature sa umetnutim rukavom. Uzastopni polietilen ima mehaničku memoriju i, nakon promene prečnika u roku od nekoliko minuta, vraća se u svoju prvobitnu veličinu, kompresujući fiting; rukav samo sprečava odvajanje kada je kreten.

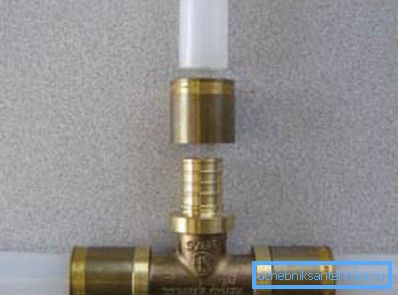

Tee za ukršteni polietilen.

Uncealed connections

Priključni elementi koji se koriste za nesmetane priključke za konstrukcije od cevi mogu se podijeliti u dvije kategorije.

  1. U prvom umetnutom cijevi fiksiran je jednim ili više vijaka. Potreban je prilično manji napor za fiksiranje; Međutim, snaga priključka je takođe mala.
Za pričvršćivanje je bočni vijak.
  1. Druga je sve vrste stezaljki. U većini slučajeva se sastoje od dva ili više delova koji su pričvršćeni zajedno, presušujući kružnu ili oblikovanu cev.
Na slici - rotacijski konektor za tri okrugla cevi.

Izgled, veličina i oblik priključnih elemenata, naravno, mogu biti veoma različiti.

Zaključak

Naravno, naš materijal ne tvrdi da pokriva sva moguća rešenja. Nešto je verovatno ostavljeno iza scene.

Za više informacija o tome kako bi izgledala cevna veza, čitalac može saznati više gledajući video u ovom članku. Successes!
