Cevne spojnice i rukave - karakteristike i primjene

Svaki gasovod treba popraviti ranije ili kasnije. U kompletnim sistemima, zamena bilo kog pojedinačnog dela povezana je s brojnim poteškoćama, stoga se u mnogim sistemima priključci sa navojem koriste sa spojnicama i rukavima. U ovom članku ćemo pogledati šta je to, kako se ovi delovi razlikuju jedni od drugih i kako je instalacija cevovoda ugrađena uz njihovu pomoć.

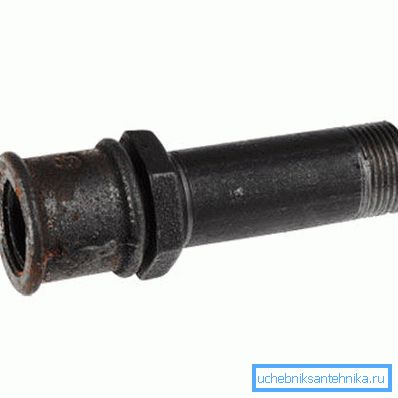

Spajanje sa kvačilom i zaključavanjem matice

Kvačilo

Opšte informacije

Spojnica je spojni priključak, unutrašnji prečnik je jednak spoljnom prečniku cevi. Na oba kraja delova nalazi se unutrašnji navoj u koji su cevi pričvršćene. Duljina cijevnog navoja je dvostruko kraća od priključka, što im omogućava da se privijaju na istu dubinu.

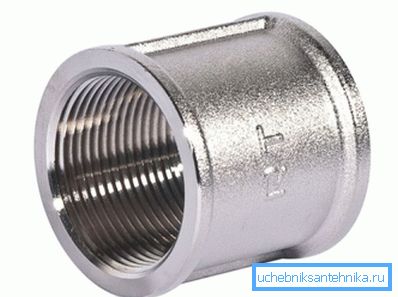

Kvačilo

Spojnice

Da biste pravilno izvršili povezivanje strukture pomoću ovog pribora, potrebno je da se upoznate sa njegovom specifičnošću. Ako pažljivo ispitate navoj na cevi, ispostavlja se da poslednji okreti imaju manju dubinu u području gde nit prelazi u glatku površinu. Ovi namotaji se nazivaju džogiranjem, koji kliniraju spojni priključak.

Dakle, deo je navijen na trčanje i zaključan, nakon čega je druga cev privit u njega. Ako se ispostavi da je navojni deo cijevi duži od slobodnog prostora fitinga, bekstvo će biti izvan nje, zbog čega neće doći do napada, a voda će proći kroz kanale navoja prema spolja.

Stoga, nakon instalacije cevi, između njih mora biti nekoliko obrta. Ovo pravilo se mora poštovati kada se samo-navoja.

Šema spajanja

Uprkos činjenici da se montaža spojke može srušiti, neće biti moguće zamijeniti bilo koji određeni dio cjevovoda bez demontaže čitavog sistema. Da pojednostavimo ovaj zadatak, u određenim delovima strukture, ugrađujemo sgone, čiji uređaj ćemo razmotriti u nastavku.

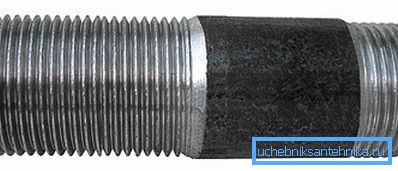

Sgon

Sgony

Opšte informacije

Sgon je takođe spojni priključak, koji je u stvari kratka cijev. S jedne strane, deo ima kratak navoj za povezivanje sa fitingom. Na drugom kraju nalazi se dugačak navoj na kojem se postavlja sigurnosna matica i kompletna spojnica za priključne cevi.

Poželjno je da proizvod ima dovoljno dugačak navoj, jer u slučaju da se dijelovi ne uklapaju u odsek sa navojem, potrebno je povećati rastojanje između spojenih krajeva cijevi i štapa, što će smanjiti čvrstoću priključka.

Moram reći da se ovaj priključni element najčešće koristi za snabdevanje vodom. Iz tog razloga potrebna je dobra zaštita od korozije. Najčešći su sledeći tipovi uređaja:

Niklovano Najčešće se koristi u rezidencijalnim područjima kako bi se gasovod dobio više estetski izgled. Naravno, cijena takvih fitinga je veća od običnog čelika.
Pocinkovano Koristi se u oblastima gde je sistem izložen atmosferskim fenomenima.
Čelik Najčešće se koriste za cevovode koji se ubacuju u zemlju. Za zaštitu od korozije, oni su obojeni.

Prema GOST 6357-73, dimenzije cevnih nosača za cevi mogu biti sledeće:

Dužina proizvoda, mm Unutrašnji prečnik, mm Dužina duge navoja, mm Dužina kratkog navoja, mm
150 50 65 17
130 32 55 13
110 15 40 9

Pored toga, postoje neke srednje veličine. Naravno, fitinge se biraju prema prečniku cjevovoda.

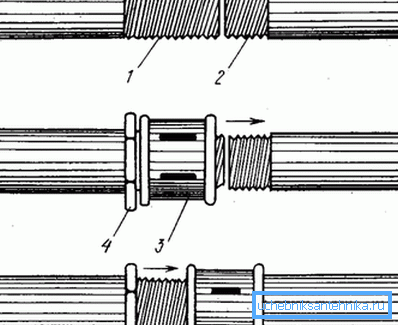

Shema instalacije cijevi

Funkcije veze

Uputstvo za montažu cjevovoda je kako slijedi:

  • Pre svega, spojnica je navijena na cev..
  • Zatim je proizvod sa kratkom stranom navrtan u priključnu spojnicu. (u nekim slučajevima, veza je direktno povezana). Veza mora biti jaka, pa je potrebno izvrtati dijelove dok se ne zaustavi.
  • Na dugačkom kraju morate pričvrstiti matičnu navrtku.
  • Zatim, sa strane dugog navoja potrebno je pričvrstiti spojni priključak na zaustavljanje.
  • Nakon toga, neophodno je dovesti kraj sgona na cev i odvrtati kvačilo tako da postepeno počinje da se kreće na cijev.. Preciznije se osovine delova poklapaju, to je lakše završiti vezu.
  • Zatim, fiksiranje je zaključano sa matičnom maticom, zbog čega se zaključana matica mora okrenuti ka spojnici, ostavljajući rastojanje od nekoliko centimetara.. Dobijeni prostor između dijelova mora biti napunjen lanenim trakama, koji su navijeni u pravcu rotacije matice. Zatim se zaključava navrtka dok se ne zaustavi, zbog čega je spoj zaptiven, a voda ne može prolaziti kroz njega.

Najbolje je da zavrtite matičnu navrtku pomoću ključa, jer su ivice prilično uske.

Obratite pažnju! Za čvrstoću spojeva cijevi na navoj treba navijati traku.

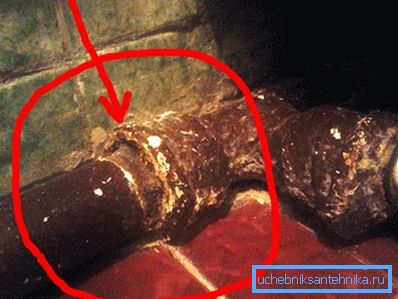

Na fotografiji - osenčeni spoj delova

Demontaža funkcija

Gasovodi i cevi za vodu obično su obojene kako bi se zaštitila od korozije. Boja može produžiti životni vek sistema, međutim, nakon toga se veoma teško razgrađa navojne spojeve. Zbog toga je moguće premazati površine sa navojem ne više od jednog puta, a prilikom demontaže, oni moraju biti podmazani mastima.

Ako je neophodno demontirati deo konstrukcije sa višestruko lakiranim veznim elementima, prvo je potrebno sagoreti boju sa ventilatorom ili ga čistiti mehanički, na primer, sa nožem ili šilom.

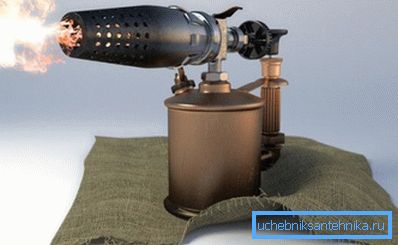

Blowtorch

Složenost demontaže u velikoj mjeri zavisi od materijala fitinga. Na primjer, dijelovi od nodularnog gvožđa znatno su manje "spojeni" s čeličnim cijevima. Zbog toga se u većini slučajeva mogu odvijati ključem. Ali čelična kvačila odvijaju ključ verovatno neće uspeti.

Obratite pažnju! Nije potrebno ojačati ključ sa polugom, jer se može pokvariti bez odvrtanja dela.

Takođe tokom razgradnje cjevovoda pomaže zagrevanje. U ove svrhe možete koristiti gasilicu ili ventilator. U zavisnosti od prečnika cevovoda, može se potruditi od 15 minuta do sat vremena. Istovremeno, u procesu zagrevanja cevi moraju se periodično rotirati tako da pečat opekuje sa svih strana.

Zaključak

Spojnice i sgony pružaju sklopivu vezu cevovoda. Štaviše, upotreba sgona omogućava uklanjanje dela sistema bez demontaže čitavog cjevovoda, što može biti potrebno za obavljanje različitih popravnih radova. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
