Cevne armature: tipovi i uređaji

Ovaj članak je kratak pregled glavnih tipova vodenih armatura na tržištu. Moramo se upoznati sa njihovim izgledom i uređajem. Pored toga, dodirnutićemo osnovna načela ugradnje montažnih instalacija u svakom konkretnom slučaju.

Pa idi ...

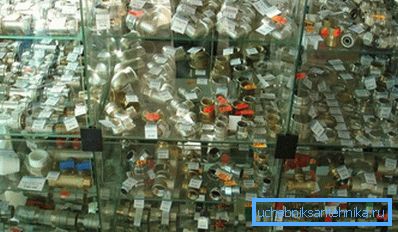

Vodovod iz vitrine. Nije iznenađujuće da se zbunite, zar ne?

Jednodelni priključci

Sve vrste zavarenih i spojenih spojeva spadaju u ovu kategoriju.

Bakar

Bakarne cevi i priključci za sisteme za grejanje i vodu montiraju se pomoću lemljenja.

Kako izgleda ovaj proces?

  • Cev i priključak se zagrevaju plinskim gorionikom i očiste se od oksidnog filma uz pomoć fluksa.
  • Zatim, u baklju gorionika, u utičnicu dovode se lemilica. Zbog kapilarnog efekta, topljenje ispunjava celu šupljinu. Nakon hlađenja, veza ostaje čvrsta.

Obratite pažnju na to: bakarni vodovod se takođe može sastaviti na sklopivim elementima, čija izgradnja ćemo razmotriti kasnije.

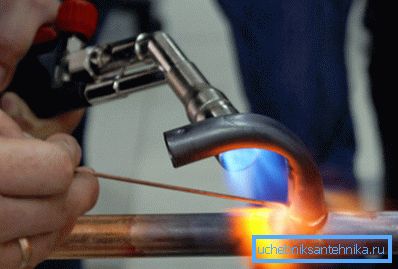

Livenje bakrenih vodova.

Polipropilen

Fitingi za cevi za propilen montiraju se pomoću niske temperature zavarivanje pomoću lemilice za grejanje, zagrevane na temperaturu od 240 - 250C.

  1. Kraj cevi postavlja se u utičnicu lemilice za lemljenje. Istovremeno, fiksiranje se stavlja na drugi deo grejnog elementa odgovarajućeg prečnika.
  2. Nakon što se površine istopaju, one se kombinuju sa glatkim kretanjem napred. Rotiranje i svako pomeranje nakon cijevi se ubacuje, pod strogo zabranom: oni dramatično pogoršavaju kvalitet lemljenja.

Koliko dugo cevi i armature za PP cijevi treba zagrejati i ohladiti zavisi od njihovog prečnika.

Nominalni prečnik, mm Vreme grijanja, sa Trajanje zavarivanja, sa Trajanje potpunog hlađenja, min
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
75 30 8 8

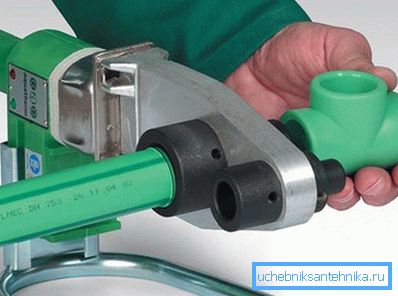

Predgrevanje površina.

Nuance: cijevi od ojačanog aluminijuma prije zavarivanja očistiti sa ojačavajućeg sloja na mjestu budućeg priključka.

Polietilen

Cevi za polietilenske vodove i fitinge za zavarivanje takođe su povezani pomoću lima za lemljenje niske temperature; međutim, spoj nije fleš, već je uronjen.

  1. Krajevi povezanih dijelova pritiskaju se na površinu grejača.
  2. Nakon topljenja, oni su spojeni jedni sa drugima i držani nekoliko sekundi sa malim zadržavanjem.

Mehanički i hidraulični uređaji za centriranje i stezanje koriste se za cevovode i cevi sa visokim prečnikom: njegova snaga može da stigne na stotine kilograma.

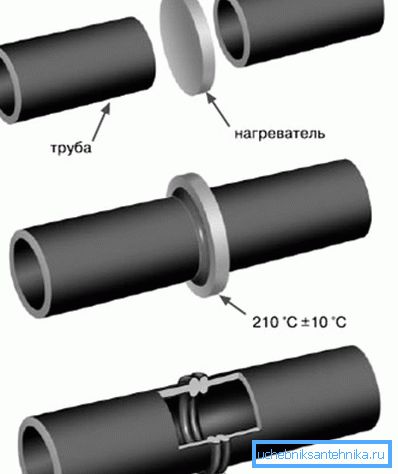

Mehanizam zavarivanja

Metalna plastika

Takozvani presovani elementi za metal-plastiku montiraju se bez mogućnosti naknadne demontaže. Kraj cevi stavlja se na montažu, opremljen parom prstenastih gumenih zaptivki, nakon čega je obložen cijevima od nerđajućeg čelika sa specijalnim kleštima.

Ovaj tip veze se smatra najpouzdanijim i, prema većini vodoinstalatera, pogodno se kompresuje sa kompresijom jer ne ističe toplu vodu i grejanje.

Kada ga instalirate, vredi razmisliti o nekoliko suptilnosti:

  1. Cev treba da bude savršeno okrugla.. Ovalitet će dovesti do činjenice da ga postavite na fiksiranje, klizite O-prstenove.
  2. Pored toga, pre montaže, neophodno je ukloniti unutrašnju fazu. Razlog je isti.

Splitske armature

Čelik

Pre par decenija, najčešće su bili liveni gvozdeni i mesingani navojni elementi; sada se, zajedno sa čeličnim cevima, postepeno zamenjuju sintetičkim materijalima. Za zaptivanje navojnih spojeva koristi se lan (često sa impregnacijom boje ili zaptivača) i sintetičkih vlakana (Tangit Unilok i njegovi analogi).

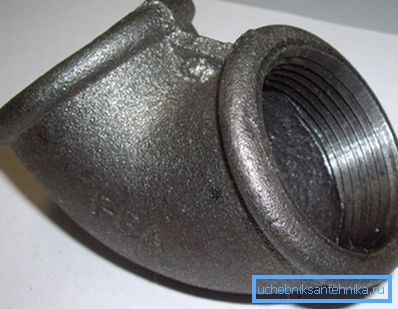

Kut od livenog željeza.

Međutim: navojni elementi za gasne cijevi se montiraju pomoću FUM trake, koja pruža odlično zaptivanje pri niskim pritiscima.

Pored navojačkog čelika, za čelik se mogu koristiti i crimp priključci: maticna kapica pomoću prstenastog prstena pokreće gumu ili silikonsko zaptivanje. Glavni zahtev prilikom upotrebe odgovarajućih fitinga je glatka površina cevi i potpuni nedostatak ovalnosti.

Bakar

Kompresione armature za bakar se uspoređuju sa lemljenjem jednostavne instalacije pomoću alata pri ruci.

Za montažu su potrebni samo dva ključa ili ključevi. Prilikom zategnjavanja maticne navrtke, cev je presvučen prskanim prstenom; Steznost je osigurana plastičnošću metala. Za žarene cijevi, dizajn obezbeđuje cev, što im ne dozvoljava da se gube kada se zateže.

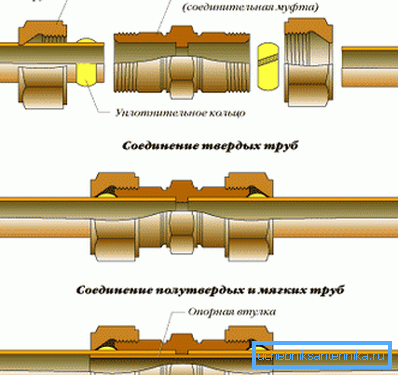

Rešenja za tvrda i mekana bakra.

Metalna plastika

Kompresija

Zaptivanje, kao što je slučaj sa fitingom za štampu, ima par O-prstenova. Samo mehanizam za presovanje je drugačiji: kao u slučaju bakra, isporučen je prsten koji je pod pritiskom, koji se stisne kada je matica zatvara.

Kao što je već pomenuto, šema kompresije se smatra nepouzdanim: na vrućoj vodi i zagrevanju, nakon određenog broja ciklusa grejanja i hlađenja, veza propušta. Prema autorima, ozloglašenost je apsolutno nezadovoljna: tipičan razlog za curenje je velika greška tokom montaže.

Vidite, fitinge za pritiskivanje zahtevaju upotrebu specijalnih klešta; cena instrumenta - najmanje 8-12 hiljada rubalja - čini je iracionalnom da je kupi za jednokratnu popravku.

Odavde, dve praktične posledice:

  1. Montaža metal-plastike sa jedinjenjima ove vrste vrše stručnjaci;
  2. Oni ne uštede na drugim alatima i tehnološkim operacijama, naročito, na kalibraciji i kočenju.

Pričvrsni elementi često su povezani sa ovalnim krajem koji se sječe s trakom. U tom slučaju, prstenovi zaptivki nemilosrdno su izvukli iz žleba i pomerili dublje u telo. Tvrdoća obezbeđuje samo polietilen, koji kada se zagreje postaje vrlo plastičan.

Lijevo - kompresija, desno - presa.

Pritisni

Ovaj dizajn se razlikuje samo u mehanizmu za pričvršćivanje cijevi: prigušen je oprugastim prstenom sa nogama sa unutrašnjim navojem. Tvrdoća i tu je obezbeđen par gumenih prstenova. Zbog toga je očigledna instrukcija: prilikom sklapanja cevovoda vlastitim rukama, u ovom slučaju su neophodne kalibracije i obrezivanje.

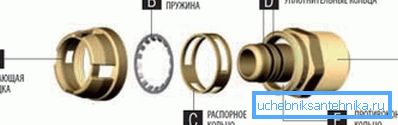

Pritisni - od engleskog pritiska (guranja).

Polietilen

Pored zavarivanja, spojni spojevi se takođe mogu koristiti u sklopu polietilenskih cevovoda. Za čvrstoću su odgovorni gumeni prstenovi koji su nam već poznati.

Ovaj način povezivanja se koristi za prečnike cevi do 32 mm. Orasi su zategnuti rukom.

Valoviti nehrđajući čelik

Dizajn veze je gotovo identičan sa prethodnim: cev je presvučeno silikonskom zaptivkom kada je zategnuto matico.

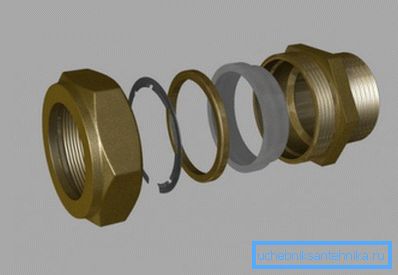

Fotografija jasno pokazuje silikonski prsten.

Umreženi polietilen

Ugradnja je uobičajena ugradnja kostiju. Tvrdoća je obezbeđena mehaničkom memorijom poprečnog povezivanja polietilena: istegnutim ekstenderom, za nekoliko minuta se vraća na prethodnu veličinu.

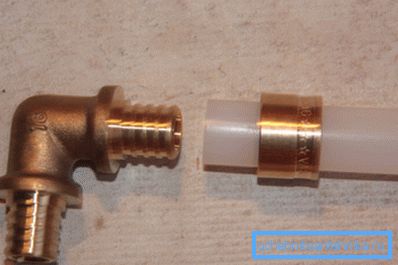

Ugaoni sloj polietilena.

Zaključak

Nadamo se da će opis opisanih dizajna pomoći čitatelju prilikom odabira materijala za buduće popravke ili izgradnju (pogledati i članak Posting in pipes: tehnologija instalacije za maksimalnu sigurnost).

Kao i uvek, video u ovom članku sadrži dodatne tematske informacije. Successes!
