Cevi vgp: tehničke karakteristike, podjela na klase i grupe

Cijevi za vodu i gas metala su proizvedeni prema postojećem GOST-u i koriste se za izgradnju plina, vode, sistema grijanja i drugih složenijih struktura. Ovakve proizvode karakterišu određeni parametri, koji treba upoznati pre upotrebe.

To ćemo uraditi u ovom članku.

VGP obična čelična cijev

Karakteristike vodovoda i gasnih cevi

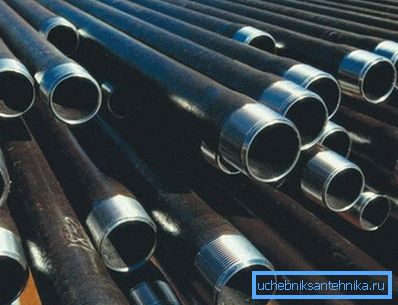

Na slici sa navojem VGP tuba

Razmatrani proizvodi mogu imati različite varijacije prema nekim parametrima:

Parametar Moguće opcije
Cink sloj
  • prisutan;
  • nedostaje
Prisustvo navojne veze
  • napravljen metodom valjanih metala;
  • napravljen metodom rezanja;
  • nedostaje
Tačnost proizvodnje
  • običan;
  • povećan
Širina zida
  • tanak;
  • vrlo tanak;
  • mast
  • ekstra debeo
Metoda proizvodnje
  • hladno valjani bez šavova;
  • toplo valjani bez šavova;
  • zavareni šav
Bešavne proizvode sa ekstra debelim zidovima

Savet: ako planirate da koristite takve cijevi u sistemu u kontaktu sa vodom, preporučuje se odabir galvanskih modela. Njihova cena, iako viša, ali će trajati zbog otpornosti na korozivne procese mnogo duže.

Tehnički podaci

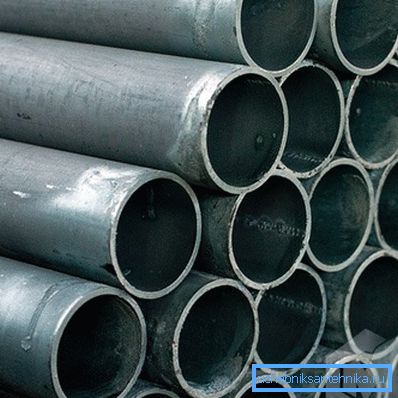

Metalne zavarene cevi DU 15

Hajde da proučimo tehničke karakteristike VGP cevi prema GOST 3262 75:

  1. Proizvodni materijal - čelik u skladu sa GOST 1050.

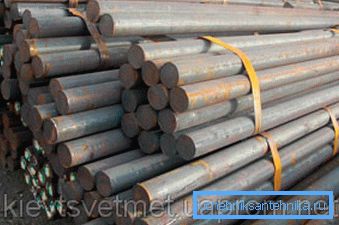

Čelični zatvori u skladu sa zahtevanim standardima
  1. Dimenzije cevi VGP prema GOST 3262 75 u dužini obično se kreću od 4 do 12 metara.

Takođe mogu biti:

  • merena dužina;
  • višestruka izmerena dužina;
  • neizmirena dužina.
  1. Unutrašnji prečnik može varirati? do 6 inča.

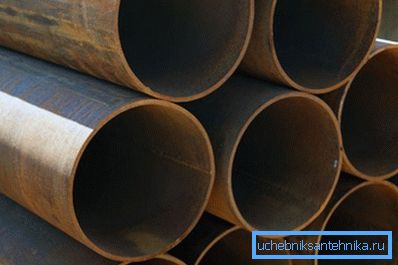

Šest-inčni čelični modeli
  1. Spoljni prečnik je od 10,2 do 165 mm.
  2. Težina po metru zavisi od preseka i, shodno tome, može uzeti vrednosti od 0,4 do 17,81 kilograma. Prema GOST 10706 zbog jačanja zavara, dozvoljeno je povećanje mase od 1%.
  3. Uslovni prolaz, koji je naznačen u obeležavanju dvije slovice DU - od 6 do 150 milimetara.

Da biste saznali tačnu težinu AIV cevi ili drugi važan parametar pre nego što ste je kupili, pogledajte posebnu tabelu koja mora biti u svakoj specijalnoj prodavnici:

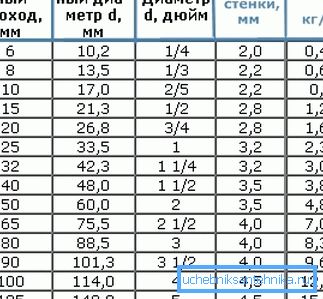

Detaljan asortiman koji sadrži sve tehničke podatke o predmetnim proizvodima

Grupe

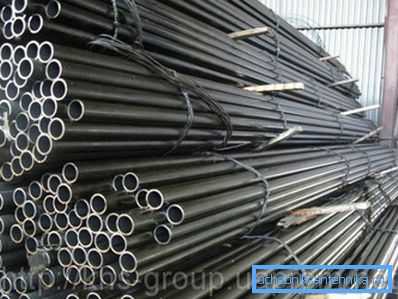

Cijevi s uslovnim prolazom od 20 mm, koji pripadaju grupi B

Cevi za vodu i gas imaju sledeću podelu u grupe:

Grupa Karakteristike proizvoda
A Izrađeni su od običnog čelika, jer su samo mehanički kvaliteti standardizovani.
B Proizvodnja je moguća, i iz običnog i lagano legiranog čelika, jer je samo normalna hemijska struktura.
In Moguće je proizvesti i običan i lagano legirani čelik, za koji su standardizovani mehanički kvaliteti i hemijska struktura.
D Moguća hidraulična opterećenja su normalizovana.

Časovi

Uputstvo takođe podrazumijeva prisustvo nekoliko klasa:

  • Prvi. Metalne cijevi, jednostavne u svojoj strukturi, bez posebnih zahtjeva. Koriste se za izgradnju skela, svih vrsta nosača, ograda, polaganja žica, ugradnje gasovoda i vodovoda. Ovo je najčešća klasa za upotrebu u domaćinstvu.

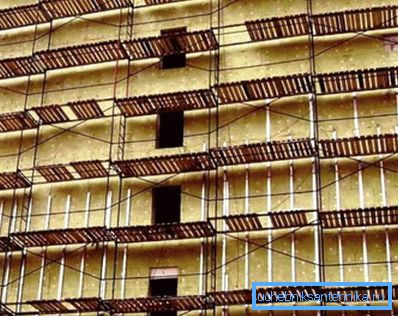

Skele iz VGP cevi se lako sastavljaju
  • Drugi. Odlično izdržati niski i visoki pritisak u vodovodima, gasovodima i naftovodima.
Gasovod iz cevi VGP

Savet: ukoliko postoji značajan pritisak u cevovodu, nije preporučljivo koristiti proizvode ispod druge klase, jer oni ne mogu izdržati ovaj nivo rada.

  • Treće. Pogodno za upotrebu u prehrambenoj i hemijskoj industriji, peći, kotlovima i čak u nuklearnoj opremi zbog sposobnosti da izdrži pritisak na visokim temperaturama.

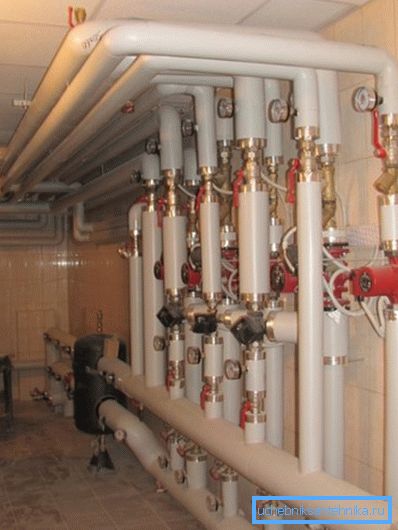

Cijev treće klase
  • Četvrto. Uz pomoć, razvijaju se naftna polja za naknadnu implementaciju svoje proizvodnje.

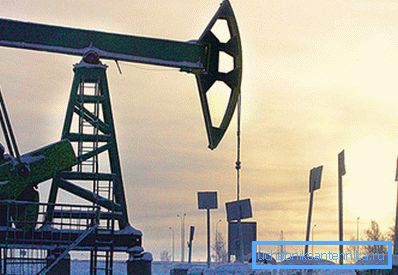

Naftna oprema - pravi test trajnosti gasnih cevi
  • Peti. Strukturni proizvodi koji čine okvir transportne opreme, mostova, kula i drugih koji zahtevaju povećanu pouzdanost objekata.

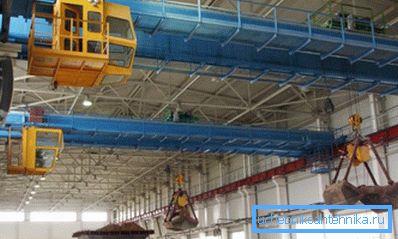

Mostni kran zahteva visoku snagu za svaki od svojih elemenata.
  • Šesto. Komponente kao što su ležajevi, osovine, klipovi doživljavaju izvanredna opterećenja tokom njihovog rada, pa kada se kreiraju, upotrebljavaju se cevi od šestog razreda GVP koje se proizvode specijalnom tehnologijom.

Zaključak

Proizvodi koji se razmatraju veoma su rasprostranjeni u raznim industrijskim i domaćim industrijama. Usklađenost sa strogim standardima omogućava upotrebu modela visokog razreda ne samo kao autoputevi za transport tečnosti i gasova, već i za konstrukcijske komponente motornih dizalica, naftnih platformi i druge sofisticirane opreme (pogledati i članak Čelične cevi za vodu: opcije, prednosti i slabosti standardi).

Pocinkovana cijev VGP na lageru

Gore navedene specifikacije će vam pomoći u navigaciji u raznolikosti. Video u ovom članku će vam dati pažnju dodatnom razmatranju materijala od neposrednog značaja za opisanu temu.
