Cevi od nerđajućeg čelika - harmonija moći i ljepote

Popularnost cevi od nerđajućeg čelika je opravdano zasluženo. Oblasti primene ovih proizvoda su toliko raznovrsne da je neophodno odabrati odgovarajuće parametre. GOST na cevima od nerđajućeg čelika može biti pravi vodič u ovom pitanju.

Otpornost na habanje, fantastična otpornost na štetne uslove okoline i agresivne supstance, zajedno sa otpornošću na mehanička opterećenja, čini te cijevi skoro jedinstvenim.

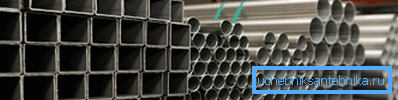

Okrugle i oblikovane cijevi

Svaka cijev ima svoje mjesto

Cevi otporne na koroziju se koriste za unutrašnje i spoljašnje cevovode, postavljanje monumentalnih i svetlosnih konstrukcija, u projektovanju projektnih projekata. U skladu sa budućim opterećenjem koje će struktura pretpostaviti, izabran je odgovarajući radni materijal.

Asortiman cijevi od nerđajućeg čelika sadrži osnovne informacije o svim vrstama valjanih proizvoda (profilne cijevi, sa kružnim poprečnim presekom). U slučaju valjanih sekcija, pogledi poprečnog preseka su raznovrsni, mogu biti višestruke, kvadratne, pravougaone, segmentne, itd.

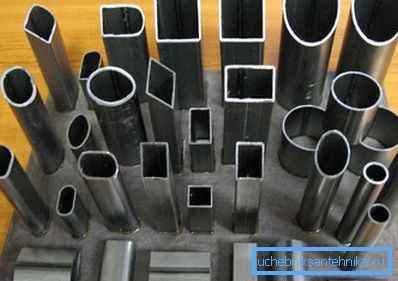

Na fotografiji su prikazani razni dijelovi cevi

Oblik sekcije i rada zavise od prirode nameravanog opterećenja. Ako cevovodi koji transportuju tečnosti imaju uobičajeni kružni odeljak, onda je za podupirne elemente okvira najbolja opcija kvadratni ili pravougaoni dio.

Površinski tipovi

Površine napravljene od nerđajućeg čelika t se razlikuju jedna od druge po izgledu zbog završne obrade abrazivima ili tokom elektrohemijske reakcije. Izlaz je glatko ili grubo, mat ili ogledalo, što će biti ili skriveni dio nosne strukture ili turbine.

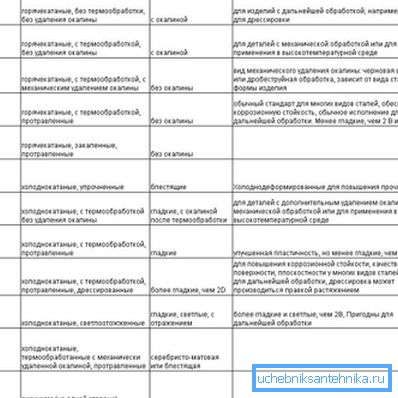

Označavanje glavnih tipova poliranja pomoći će vam da izaberete pravi gasovod

Vrste cijevi valjane

Tehnološki proces proizvodnje bešavnih cijevi uključuje dvije opcije.

  1. Hot hire - obuhvata 2 osnovne operacije: zagrevanje okrugle gredice do plastičnosti i obradu na piercing mlinu. Dobijeni šuplji rukav je presvučen, ispružen, valjan. Gotov proizvod u skladu sa debljinom zida se prema GOST 9940 81 seče u fragmente od 300 mm minimalne dužine do 1,5-10 m neizmjerene dužine.

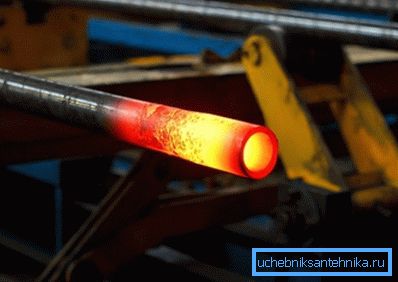

Bešavne vruće formirane cijevi
  1. Hladno i toplo iznajmljivanje izvodi se slična tehnologija. Tek nakon treperenja proizvod se hladi vodom. Minimalna dužina je ograničena na 300 mm, maksimalna - 12,5 m, dimenzija se može razjasniti prema GOST 9941 81, u zavisnosti od debljine zida

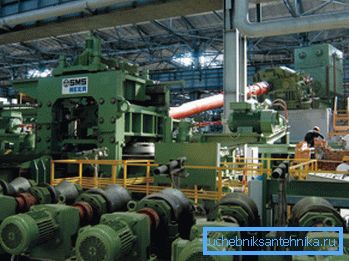

Izgleda kao mlin za probijanje

Za proizvodnju cjevovoda korišćeni su prazni lanci. Urezane su i valjane u mlin za formiranje, mijenjajući oblik sekcije od okrugle do kvadratne / pravougaone. Paralelno s tim, zavarivanje zavarenog spoja se odvija.

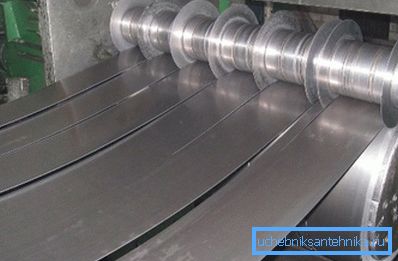

Ploča za zavarenu cev

Specifikacije - cijevi od nerđajućeg čelika biznis kartice

Generalno, GOST 9941 81 i 9940 81 su u solidarnosti, čineći glavne zahtjeve za asortiman okruglog cjevovoda u pitanjima.

Prema GOST 9941 81 treba poštovati sledeće zahteve za hladne i toplo valjane proizvode:

  • maksimalna odstupanja u spoljašnjem prečniku - od 0,3 mm do 1%;
  • odstupanje debljine zida - od 0,05 mm do 10%;
  • krivina cevi na 1 metarskom delu - 1-2 mm;

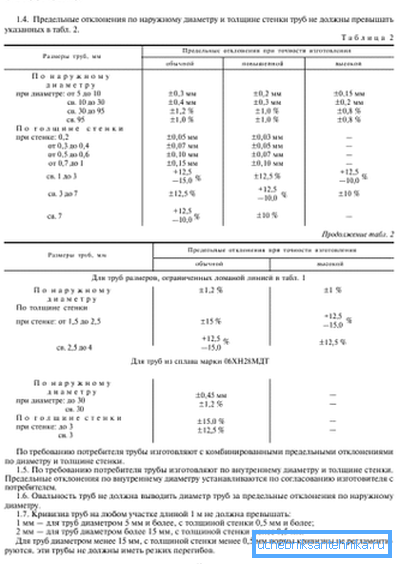

Neki od zahteva GOST-a
  • u zavisnosti od toga koristi čelik i kvalitet gotovog proizvoda.

Prema GOST 9940 81 bešavne vruće valjane. Spoljni prečnik takvog cevovoda varira u rasponu od 57 do 325 mm.

Tolerancije se razlikuju u zavisnosti od debljine metala. Na primer, sa debljinom zida od 8-20 mm, maksimalno odstupanje je ± 15%.

Kvalitet vara i defekata se vrši u skladu sa GOST 11068-81. Glavni tehnički zahtevi za valjane proizvode određuju GOST 8639-82 - odstupanje od pravog ugla (± 1,5 °), krivina (do 2 mm po 1 m), izvrtanje.

Obratite pažnju! Ako želite znati teorijsku težinu cjevovoda, ali ne postoji GOST, možete koristiti jednostavnu formulu - težinu 1 p / m = D * t * 0,025 kg, gdje je D spoljni prečnik (mm), t debljina zida (mm).

Vrste i metode montažnih sistema od nerđajućih cijevi

Asortiman proizvoda od čelika otpornog na koroziju omogućava vam da kreirate strukture za različite namene. Montaža cevi od nerđajućeg čelika sa kružnim poprečnim presečem je savršeno za sisteme koji transportuju tečnosti i gasove bez reagovanja sa njima.

Profilne cevi su, naprotiv, najrelevantnije u arhitektonskim strukturama, kao nosači, ograde, itd. Ojačaci omogućavaju izdržljivost torzionih, mehaničkih i vibracijskih opterećenja.

Postavljanje okrugle cijevi

Sistemi cevovoda od nerđajućeg čelika se zahtevaju u prehrambenoj, hemijskoj i medicinskoj industriji. Stabilna površina ne mijenja ukus hrane i nije uništena izloženim otrovnim tečnostima. Montaža cevovoda od nerđajućeg čelika zavisi od uslova rada.

Cjevovodi u mlekarici

Trajne veze

Uputstvo za ovu vrstu priključka cevovoda izgleda jednostavno - samo je potrebno spojiti cevi i zavarivanje / lemljenje / lepiti ih.

Ja razlikujem ove vrste trajnih veza:

  • zavarivanje (butt i utičnica) se izrađuje argon-arc zavarivanjem, šavovi se čiste kiselinom ili abrazivom;
  • lemljenje (tvrde i meke);
  • vezivanje (anaerobni, cianoakrilatni lepkovi).

Split konektori

Najprikladniji način za povezivanje, ovaj tip zglobova se lako može napraviti rukom:

  • collet;
  • navojem;
  • spajanje;
  • crimping;
  • zagušiti.

Diopter - pogled u suštinu

U prehrambenoj industriji obično je opremiti cevovode sa dioptrijama (stakleni prozori) - uređaji koji omogućavaju da posmatraju šta se dešava u samom gasovodu. Ovi uređaji najčešće trebaju preduzeća za preradu mleka i slatkiša.

Cijev dioptrije od nerđajućeg čelika predstavljaju dva modela - cev i matica (dvostruki porthole), od kojih svaka ima svoje prednosti.

  1. Na uglu gledanja cevi od 360 °, brzo odvojivo vidno staklo za priključivanje spojnice.

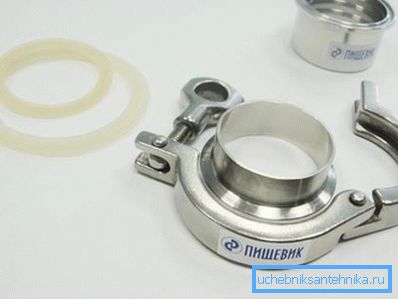

Priključna spojnica
  1. Ključ ima pozadinsko osvetljenje unutrašnjeg prostora, staklo zadržava pad temperature od 230 ° do 20 ° C na minut. Zavarivanje metode povezivanja.

Strukture sa profilnih cevovoda

Instalacija cevi od nerđajućeg čelika pravougaone i kvadratne sekcije koristi se za postavljanje različitih vrsta metalnih konstrukcija - okvir supermarketa, skeletna osnova, nosači. Odlučujući faktor će biti debljina zidova profila.

Lakši cevovod je najpogodniji za šupe, ograde, bilborde, okvire namještaja i dekorativne elemente. Metode povezivanja takođe variraju od zavarivanja i vezivanja do fitinga.

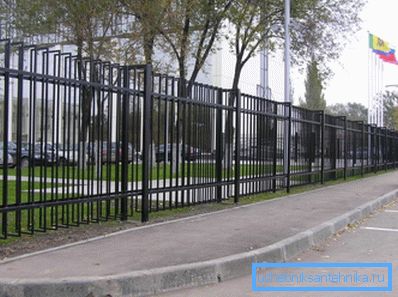

Izvanredna ograda izrađena od kvadratnih i pravougaonih profila od čelika protiv korozije

Na kraju

Otpornost na agresivan hemijski napad, mehaničku snagu i prezentovan izgled su tri kita na kojima se zasniva popularnost nerđajućeg čelika. Glavni cevovod ili vodovod u stanu, prateća konstrukcija ili komad namještaja - cijena se udaljava od pozadine kada je u pitanju trajnost i sigurnost.

Video u ovom članku opisuje proces proizvodnje cevi od nerđajućeg čelika.
