Cevi od ciglane: razumemo tehnologiju izgradnje

Uprkos tehnološkom napretku, nema peći, kotla ili kamina bez dimnjaka, gdje se ugljenik, drvo ili gas koriste kao gorivo. Da, postali su komplikovani u njihovom dizajnu, što im omogućava da se ne plaše korozije, kondenzata i otpornih deponija čađi. Ovaj članak će govoriti o tome kako napraviti konvencionalnu cijev od cigle, koja je poznata svima od ranog detinjstva.

Građevinski bum u izgradnji vikendice bukvalno je obuhvatao čitavu zemlju, a istovremeno je ponovo oživio interesovanje kamina i peći. Mnogi pokušavaju da reprodukuju grejne uređaje u kućama prema starim kanonima, iako je danas prilično teško to učiniti.

Samosložni ciglani dimnjak

Nažalost, ne tako često danas možete naći nekoga ko može da napravi cigle za cigle, pa ćemo sada razgovarati o tome kako napraviti takav dimnjak u svojoj kući, čija cena ne pogoduje porodičnom budžetu.

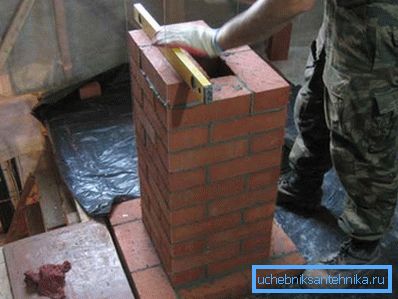

Zidarski dimnjak stoji na tavanu

Uređaj

Pre početka bilo kog posla, morate uopšteno znati o čemu se moramo baviti. U našem slučaju, koji elementi treba biti cev za peći od cigle. Odjednom treba reći da nije sasvim ispravno pretpostaviti da je dovoljno samo da se preklopi pravougaona cev.

Cev mlaznice Dizajn se nalazi na samom početku i postavljen je direktno na peć. Može biti opremljen rezom, sastoji se od 5-6 redova.
Puhasto vratilo Širenje se vrši tako da se presek glavnog kanala dimnjaka ne menja.
Rezanje Izaći sa svojim rukama u nekoliko redova. Omogućava vam da proširite spoljašnji deo cijevi.
Riser Formirana je na potkrovlju i obično je pravi dio dimnjaka, koji se približava krovu.
Otter Proširenje na cevi sa svih strana od 100 mm. Dakle, možete zaštititi tavanski prostor od kiše i snega koji mogu proći kroz pukotine. Ukoliko se to ne uradi, vlaga će postepeno uništavati krovne nosive strukture.
Cev vrat Nalazi se iznad vidre i predstavlja ravnu površinu.
Dimnjak na vrhu Proširena spoljašnja zidina. Da biste zaštitili unutrašnjost dimnjaka, možete postaviti metalnu kapu ili lonac. Možete značajno povećati vuču u cevi, ako je pravilno izabrano.

Savjet: polaganje cijevi od cigle se vrši tako da je unutrašnja promjera jednaka cijeloj dužini.

Kako napraviti prelaz sa cevi od cigle u sendvič

Zidarski proces

Nakon što smo saznali glavne dijelove našeg budućeg dizajna, vrijeme je da započnete glavni dio posla. Pripremite se za sve potrebne alate i materijale.

Crtanje

Danas ćemo rastaviti standardnu ​​verziju dimnjaka, iako postoje dovoljno drugih opcija. Ali, u ovom slučaju, pogodno je ne samo za peć, već i za kamin. Ako instalirate unutar metalne cevi iz posebne legure, lako se pretvoriti u dimnjak za kotao koji koristi gas za rad.

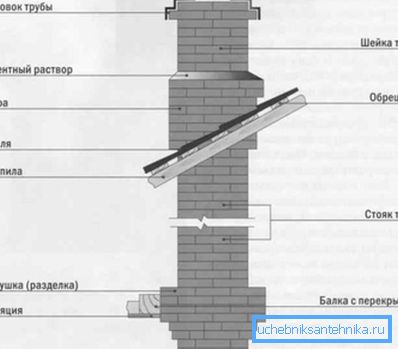

Na slici - šema standardne ciglane cigli

Savet: Otter i puhica mogu se razlikovati, zavisiće od ugla nagiba krova i položaja dimnjaka u odnosu na drugu.

Ne zaboravite da debljina šavova u polaganju direktno utiče na veličinu kanala.

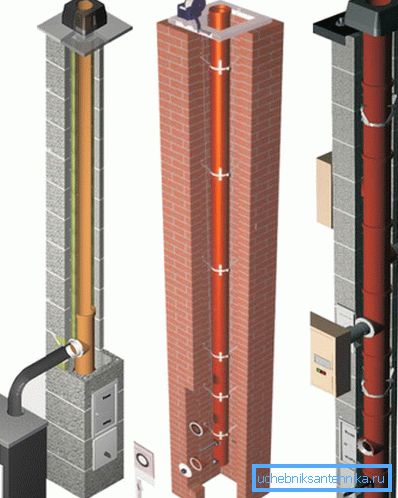

Kako je dimnjak za kotao za gas od opeke

Početak polaganja cevima za uzgoj, striktno posmatranje opekarske obloge. Ne bi trebalo da se preklapa oko 5-6 redova. (Pogledajte i članak Cijev za štednjak: karakteristike.)

Formirajte rezanje i podizanje

Izvršite vrat rezanja (sečenja).

Sledeća uputstva će vam reći kako ispravno uraditi:

  1. Koristite za kreiranje dima kanala 5 cigli, njegova unutrašnja veličina će biti 270x140 mm, vanjska 450x590 mm, zahvaljujući umetcima polovina i četvrtina cigle.

Savet: ubacite opeke u kanal da biste zadržali svoje ukupne dimenzije.

  1. Treći red zidova treba da bude 650x510 mm. Takođe treba da ima i unutrašnje opeke, debljine oko 60 mm. Ako pogledate iznutra, primetićete da je rezanje počeo da stiče potreban oblik.
  2. Veličina sledećeg reda - 710x570 mm, unutar nje, ubacite cigle debljine do 100 mm.
  3. Postavite 5. i 6. redove sa ciglom, ne zaboravljajući da se striktno pridržavamo obla- čenja.

Savet: ako je potrebno, gornje sečenje možete uraditi, postavljanjem drugog reda ispod osnovnog polaganja.

Napravite rupu na krovu tako da možete izvući izlaz. Vodi ga kroz krov. Ostatak rada se vrši direktno na krovu.

Ovdje treba nastaviti polaganje stubišta, pažljivo pratiti obrađivanje opeke, a trebalo bi da bude iznad krova sa 1-2 redova opeke.

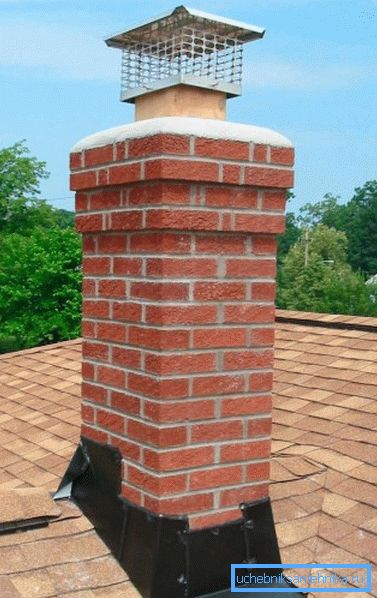

Opeka za gasni kotao

Otter

Moraćete da položite devet redova, pri čemu će svaki sledeći spoljni prečnik biti četvrtina više od prethodnog.

Ne zaboravite tokom rada na usklađenosti sa unutrašnjim dimenzijama kanala za dim, tj. pokupite pločice od opeke, tako da se ne šire ili širi.

  1. Nakon postavljanja prvih dva reda, imat ćete prednju ivicu, na ivicama se veličina neće promeniti.
  2. U trećem slučaju izvucite opeke, povećavajući širinu vidre, glatko okrećući prednju ivicu na bočnim stranama konstrukcije.
  3. U četvrtom redu povećajte dužinu bočnih držača.
  4. Peti i 6. redovi trebaju na kraju zatvoriti razmak između krova i dimnjaka povećanjem dužine bočnih projekcija.
  5. 7. red - završetak postavljanja bočnih projekcija.
  6. 8. i 9. red - postavljajući četvrtu štitnicu, ne zaboravite da preplavljate opeke i pravilno izaberete opeke za dimni kanal.

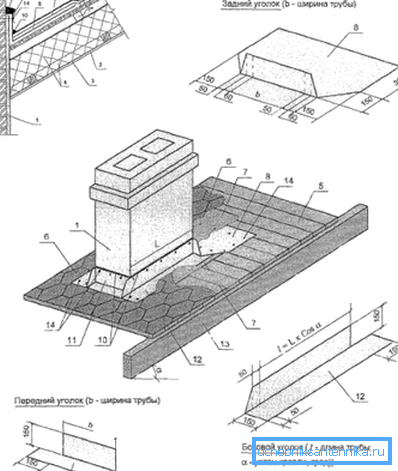

Stajalište krova na ciglu sa metalnim uglovima

Postavljanje vrata i vrhice

Deseti red je dizajniran da formira vrat dimnjaka. Njegova veličina je direktno proporcionalna visini.

Savet: ne zaboravite da ispunjavate sve zahteve i standarde za visinu uređaja iznad krova, jer to direktno utiče na performanse kamina i štednjaka.

Napravite vrh nakon formiranja vrata. Rad se ne razlikuje od postavljanja fazi, toliko posla za vas neće biti. Posle toga, pokupite i instalirajte kapu ili flygark na njoj.

Izlaz na ciglarsku cijev za metalnu peć

Zaključak

Uklanjanje izduvnih gasova od peći, kamina ili kotlova je važan korak u obezbeđivanju toplote na domaćinstvu. U tom slučaju, trebali bi se voditi zahtevima i propisima kako biste osigurali sigurnu interakciju sa uređajem za grejanje. (Pogledajte i članak Kanalizacija u vikendici: karakteristike.)

Ovaj članak pregledao je standardni ciglani dimnjak koji se danas može naći u mnogim privatnim kućicama. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
