Cev za vodu i gas i njegove karakteristike

Ne tako davno, u izgradnji virtuelnih cjevovoda korišteni su vodovi i gasovodi (VGP). Danas ih je popularnost blago opala, ali se i dalje koriste u izgradnji sistema toplote, gasa i vode.

Zatim, uzimamo u obzir karakteristike ovih cijevi, njihove vrste i metode instalacije.

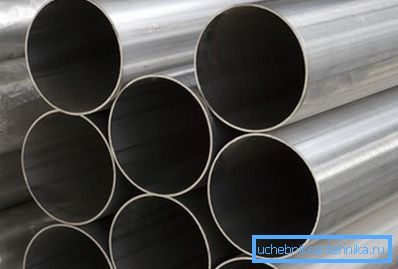

Cevi za vodu i gas

Karakteristike cevi AIV

Velika popularnost ovih proizvoda, uprkos širokom spektru cevi na tržištu, objašnjava činjenica da instalacija cjevovoda napravljenih od drugih materijala nije moguće na odeljcima otvorenih puteva. Cak i polietilenske cevi mogu se koristiti za sve slučajeve (pogledati i članak Čelične cijevi za vodu i gasove - njihove karakteristike i karakteristike).

Pored toga, neki tehnički uslovi definišu stroge zahteve za gasovode, zbog čega se plastične cijevi ne mogu koristiti za njihovu instalaciju, bez obzira na to koliko su njihove performanse. Stoga, nema sumnje da će ove cijevi dugo vremena ostati relevantne.

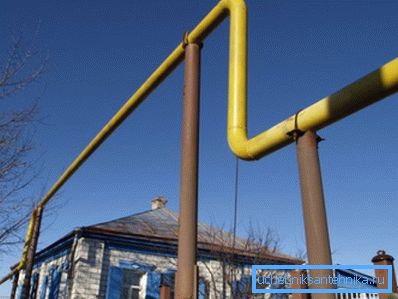

Gasovod

Među njihovim glavnim prednostima su sljedeće tačke:

  • Dovoljno niski troškovi;
  • Mogućnost zavarivanja materijala;
  • Mogućnost savijanja;
  • Visoka čvrstoća;
  • Otpornost na toplotnu distorziju;
  • Otpornost na jake hidrauličke šokove;
  • Trajnost

Treba napomenuti da su sve ove karakteristike cevi za vodu i gas karakteristične za njihovu cjelinu.

Obratite pažnju! Izdržljivost cjevovoda zavisi od uslova rada i transportne tečnosti.

Proizvodnja cevi

Tehnologija proizvodnje

Cevi VGP su izrađene od ugljeničnog čelika.

Tehnologija proizvodnje je sledeća:

  • Prvi pripremljeni prozori za proizvod - trake.
  • Zatim su oblikovani, tako da su prazni oblici odgovarajući.
  • Zatim napravite šav sa električnim zavarivanjem. Nakon toga, cev se može smatrati završnom.

Standardni kvalitet ovih proizvoda regulisan je GOST 3262-75. Treba istaći da je radiografska radiografija obavezna procedura kontrole kvaliteta. Ovo je zbog činjenice da je šav u mestu povećanog rizika.

Cinkane čelične cijevi

Karakteristike

Bez ulaska u sve vrste nijansi koje prosečan potrošač obično nije potrebno, razmotrite osnovne operativne karakteristike ovih proizvoda, čije znanje može biti korisno za rad sa njima.

Na primjer, ako je neophodno obaviti nekompliciranu popravku vodovoda ili sistema grejanja, treba znati koju vrstu cijevi bi trebali biti poželjniji.

Tehničke karakteristike gasne i gasne cevi prema GOST 3262 75 uključuju:

  • Prečnik;
  • Uslovna pasusa;
  • Debljina zida i neki drugi parametri.
Navojne cevi za vodu i gas

Klasifikacija AIV cevi

Opseg vodovoda i gasnih cevi takođe određuje GOST 3262-75, prema kojem se proizvodi prvenstveno razlikuju u:

  • Pocinčani čelik;
  • Ne pocinkovani čelik (crni).

Cink sprečava razvoj korozije. Shodno tome, izdržljivost pocinkovanih proizvoda može biti veća.

Pored toga, prema stepenu spremnosti, cevi mogu biti:

  • Sa navojnim rezovima na oba kraja;
  • Bez navoja.

Obratite pažnju! Na proizvođaču cevi može se primeniti kratki ili dugačak navoj. Pocinčane cijevi sa navojem takođe mogu biti opremljene spojnicama.

Na fotografiji - ojačana cijev

U zavisnosti od debljine zida, crna VGP cev se deli na sledeće tipove:

  • Ojačana - debljina zida od 2,5 do 5,5 mm.
  • Debljina zida debljine kreće se od 1,8 do 4 mm.
  • Obično - debljina zida u rasponu od 2 - 4,5 mm.

Svetleće cevi mogu raditi pri hidrauličnom pritisku od oko 25 kgf / cm2, dok ojačani mogu izdržati 32 kgf / cm2.

Grupe tačnosti

Za ovaj proizvod postoje dve grupe tačnosti:

Normalna tačnost U proizvodnji ovih proizvoda nisu standardizovane mehaničke osobine i hemijski sastav. Po pravilu se koriste za gasovode, vodovodne cevi i sisteme za grejanje na domaćem nivou.
Povećana tačnost Pocinkovane cijevi pripadaju ovoj grupi. Koriste se za instalaciju globalnih autoputeva. Proizvodi izdržavaju unutrašnji pritisak od 40-50 atmosfere.

Obratite pažnju! Kada obilježavanje smatranih proizvoda ne ukazuje na spoljni prečnik. Ovaj parametar se zamjenjuje uslovnim prolazom, koji ostaje nepromijenjen, bez obzira na debljinu zida. Uslovni prolaz (DU) i debljina zidova regulisani su GOST-om.

Normalizacija

VGP cevi obično proizvode proizvođači sledećih dužine:

  • 4-12 metara;
  • Izmerene višestruke dužine;
  • Neizmirena dužina (nalazi se unutar merenih).

Maksimalno odstupanje u smislu dužine i težine ne bi trebalo da prelazi više od osam procenata. Moram reći da cijena proizvoda ne zavisi od njegove dužine, već od težine. Shodno tome, veći je prečnik i debljina zidova, to je veći njegov trošak.

Obratite pažnju! Težina od pocinkovane cevi razlikuje se od težine običnih proizvoda za 3 procenta na veliki način.

Masa gasovoda prema GOST 3262 75 izračunava se uzimajući u obzir gustinu čelika od 7,85 g / cm3. Maksimalna težina po trčanju (debljina zida 5,5 mm i prečnik 165 mm) iznosi 21,63 kg. Minimalna težina po meraču rada je 370 g (promjer proizvoda je 10 mm, a debljina zida 1,8 mm).

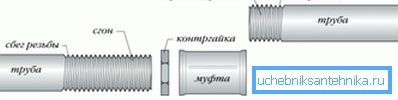

Montaža sa navojem

Mogućnosti instalacije

Montaža cevovoda koji koriste ovaj materijal mogu se vršiti na dva načina:

  • Metoda navoja pomoću spojnica;
  • Električnim priključkom za zavarivanje.

Uputstva za instalaciju u prvom slučaju izgledaju ovako:

  • Pre svega, zatvarač mora biti pričvršćen na navojnu šipku.
  • Zatim, navoj mora biti podmazan sa zaptivnom trakom ili zavijenom trakom, prethodno impregniranim zaptivnim sredstvom. Za montažu cevovoda možete impregnirati vuču sa mastima.
  • Zatim navoj treba navući u rukav.
  • Navojna spojnica delova mora biti pričvršćena pomoću sigurnosne navrtke, koja mora biti pričvršćena pre tesnog kontakta sa spojnicom.

Što se tiče zavarene instalacije, neophodno je koristiti cijevi sa glatkim krajevima.

Dijagram ožičavanja je sledeći:

  • Krajevi spojenih delova nalaze se na ravnoj površini i pritiskani jedni prema drugima.
  • Zatim, u zglobnoj zoni se vrši lepljenje - tačka-zavareni spoj sa više strana.
  • Nakon toga, zaglavljene cevi moraju biti nivelirane horizontalno. Možete ih jednostavno uvijati na ravnu površinu.
  • Nakon toga, spoj je zapečaćen čvrstim slojem oko obima.

Moram to da kažem da biste ostvarili takvu vezu sa svojim rukama, ako niste iskusni zavarivač, malo je verovatno da ćete raditi. Zbog toga je za nezavisne popravke bolje koristiti prvu opciju.

Zaključak

Uprkos velikoj popularnosti potrošača polimernih cijevi, VGP cijevi su i dalje veoma popularne i dugo će ostati. To je zbog njihovih karakteristika i brojnih drugih prednosti koje se iznose iznad.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
