Cev za vodu i gas: daljinsko upravljanje i stvarne dimenzije

Šta je ovaj parametar - daljinski upravljač? Kako se upoređuje sa stvarnim veličinama cevi? Za šta je uvedeno i u kojim jedinicama se može meriti? Koje vrijednosti može uzeti? U članku ćemo pokušati odgovoriti na ova pitanja.

Vodovodi i gasne cevi na lageru.

Šta je to

Daljinski upravljač (nominalni ili nominalni prečnik, nominalni prolaz) je parametar koji karakteriše kompatibilnost cevi i fitinga za njih. Na primer, bilo koja cijev DN25 će biti kompatibilna sa uglom ili kvačilom istog uslovnog prolaza.

Iako je uslovni prolaz približno jednak unutrašnjem prečniku u milimetrima, obično se daje bez pokazivanja bilo kakvih jedinica. To znači da će ime cevi DU40 biti tačno, ali DN 50 mm - ne.

Napomena: moguća je tačna podudarnost između uslovnog prolaza i stvarnog unutrašnjeg prečnika, ali to je više slučajnost od pravila. Dimenzije cevi DN 65 ili 100 su regulisane važećim GOST-om; međutim, jedan uslovni hod odgovara jednom spoljnom prečniku i nekoliko vrijednosti debljine zida, što će očigledno dati neke varijacije u unutrašnjim prečnicima.

Kompletna lista uslovnih prolaza sadržana je u GOST 28338-89. Pruža niz vrednosti od 2.5 do 4000. Međutim, pošto smo pre svega zainteresovani za vodovodne cevovode, u budućnosti se ograničavamo na čelične cijevi i gasne cijevi proizvedene prema GOST 3262-75; njihova maksimalna daljinska kontrola je ograničena na 150.

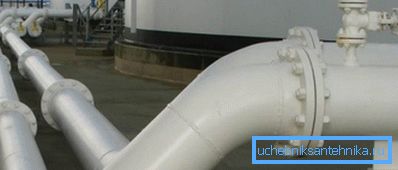

Za plinsku mrežu primenjuje se i koncept daljinskog upravljača; Međutim, očigledno nisu uključeni u vodovod.

Korisno je znati da je tabela vrednosti uslovnog prolaza izabrana na takav način da svaka naredna veličina povećava kapacitet cjevovoda za 60-100%. Ona se, kako se sećamo iz fizike, proporcionalno poprečnom preseku, koja raste nakon kvadrata prečnika.

Inches and carvings

Pod rizikom da zbunjujemo čitaoca još više, moramo navesti još jednu činjenicu u vezi sa veličinama cevovoda. Prema ruskim standardima, mjerna jedinica za prečnik cevi je milimetra.

U slučaju DM, nije precizirano, već implicitno; Međutim, za vodovodne i gasne cijevi, zajedno sa nekim apstraktnim uslovnim prolazom, koristi se engleski inč. Dakle, cev DN20 se često naziva 3/4 inča, a cev DN32 kao 1 1/4.

Referenca: engleski inč je 2,54 cm.

U ovoj jednostavnoj konverziji centimetara u metrički sistem mjerenja nas dovede do neočekivanih otkrića.

Prema GOST 3262-75 dimenzije cevi DU15 treba da odgovaraju sledećim vrednostima:

  • Spoljni prečnik - 21.3.
  • Debljina zida je 2,5, 2,8 ili 3,2, u zavisnosti od vrste proizvoda (može biti lagana, obična i ojačana). Shodno tome, jednostavni proračun će nam dati unutrašnji prečnik od 16,3, 15,7 ili 14,9 mm.

U međuvremenu, 1/2 inch je 12,7 mm. Pa šta znači ime od pola inča cevi? Samo to na njemu je moguće rezati rezanje cevi odgovarajuće veličine.

Na foto-traku sa navojem cevi od 1/2 inča.

Dajemo neke vrednosti veličine koje se često koriste za ugradnju cevi za sanitarnu opremu.

Veličina navoja cevi (inča) Spoljni prečnik (greben, mm) Unutrašnji prečnik (kod korita, mm)
1/2 20,956 18,636
3/4 26,442 24,119
1 33,250 30,294
1 1/4 41,912 38,954
1 1/2 47,804 44,817
2 59,616 56,659

GOST 3262-75

Vratimo se, međutim, da vodimo gasne cijevi. Da biste saznali koji su dimenzije cevi DU20 ili koji je spoljni prečnik cevi DU50, dovoljno je pažljivo ispitati GOST 3262-75, prema kojem su napravljeni.

Dimenzije

Uslovno prolaz Spoljni prečnik Debljina zida cevi
Pluća Zajednički Amplified
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Evo kompletne liste standardnih dimenzija koje opisuje standard. Da biste saznali, na primjer, na svim dimenzijama cijevi DU40, dovoljno je naći ga u tabeli.

Obratite pažnju! Unutrašnji prečnik je jednak razlici između spoljašnjeg prečnika i debljine duplog zida. Za lagan DU40, to će biti 48 - (3 x 2) = 42 mm.

Ostali zahtevi

Standard sadrži ne samo asortiman proizvoda proizvedenih prema njemu.

Ima niz proizvodnih zahteva.

  • Sve VGP cevi su elektro-savijene, odnosno proizvedene su valjanjem ravne gredice i zatim zavarivanje uzdužnog šiva.

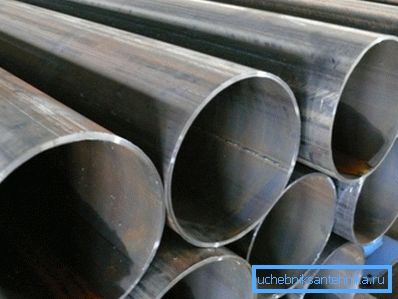

Tragovi šavova se lako mogu videti na unutrašnjoj površini.
  • U okviru standarda, mogu se proizvoditi i bez premaza otpornih na koroziju i pocinkovane.

Korisno: cena drugog je veća za oko 50%.

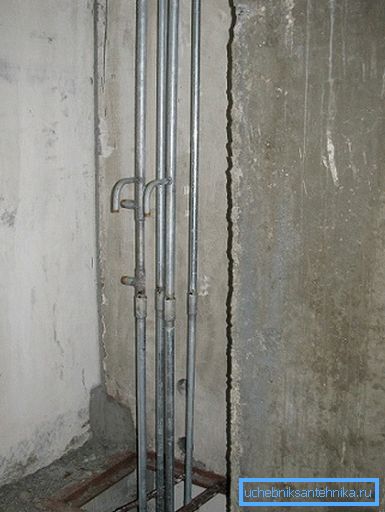

Riseri vode od galvanizacije.
  • Radni hidraulični pritisak treba da bude najmanje 25 kgf / cm2 za lake i obične proizvode i 32 kgf / cm2 za ojačanu.
  • Dužina ravnih segmenata je od 4 do 12 metara.. Prema GOST-u, oni se mogu snabdevati neizmerenim, dimenzionalnim i višezimenzionalnim dužinama; u drugom slučaju, za svako sečenje se vrši dodavanje od 5 mm.

Korisne stvari

Konačno, dajte sebi korisne savjete vlasniku kuće ili stana koji će svojim rukama instalirati vodovod ili sistem grejanja.

  • Ima smisla koristiti crni čelik samo pri zagrevanju. I onda, pod uslovom da se sistem za grejanje ne resetuje za leto: kombinacija vlage i pristupa vazduhu je kontraindikovana.
  • Galvanizirana ide isključivo na niti. Uputstvo se odnosi na cinjenicu da cink-premaz sagoreva na zavarenim spojevima.
  • Za zaptivanje navojnih spojeva lakše i jeftinije koristiti lan sa bojom. Lan je jeftin, ali gnjav; boja potpuno rešava ovaj problem.

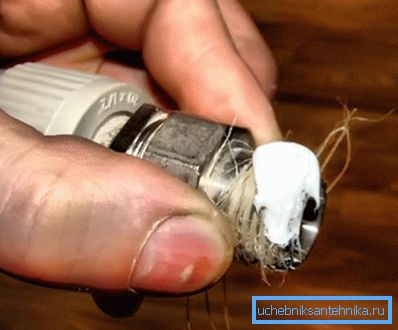

Navojni navoj sa lan bojom.

Zaključak

Nadamo se da će materijal koji je ponuđen čitaocu pomoći da se orijentiše u standardne veličine čeličnih cevi na tržištu. Kao i uvek, dodatne informacije mogu se naći na video snimku u ovom članku. Successes!
