Cev za kotao - proizvodnja i ugradnja

Prilikom ugradnje kotla za grijanje važna je tačka instalacije dimnjaka, i bez obzira da li se kotao radi na čvrsto gorivo ili na gas. Bezbednost sistema grejanja i njegova efikasnost pre svega zavise od toga. U ovom članku razmatramo kako napraviti cijev za kotao i izvršiti njegovu instalaciju.

Kotao za ispušni gas

Proizvodnja cevi

Osnovni zahtevi

Prisustvo izduvnog kanala jedan je od najvažnijih uslova za korišćenje kotla. Neophodno je povlačenje toksičnih proizvoda sagorevanja spolja. Mora se reći da je takva cijev, po pravilu, isporučena u kompletu sa bojlerom, međutim, u nekim slučajevima može biti neophodno to učiniti nezavisno, na primer, to može biti zbog konfiguracije prostorija.

Nije teško proizvesti strukturu, najvažnije je to što ispunjava određene zahteve, koje ćemo razmotriti u nastavku:

  • Materijal dimnjaka mora biti negoriv..
  • Minimalni presek dimnjaka treba da bude najmanje 250x250 mm. Prečnik se računa u zavisnosti od površine kotlovskog dimnjaka;
  • Zglobovi konstruktivnih elemenata moraju biti zaptivni.. Zaptivanje se obavlja prirodno od negorivih materijala.
  • Ako se dizajn sastoji od nekoliko sekcija, tada svaki gornji dio treba staviti na dno.

Znajući ova pravila, nije teško izvršiti dimnjak ili dimnjak, jedina stvar koju treba da odlučite o materijalu za njegovu proizvodnju.

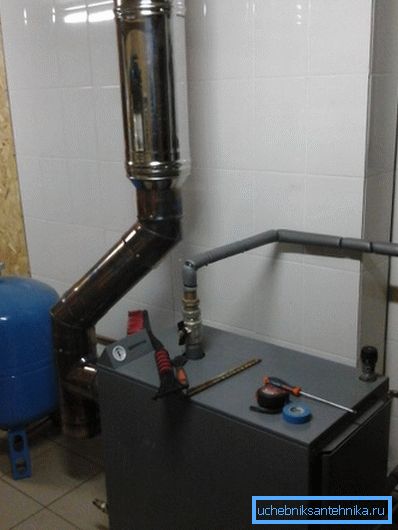

Cijev od čvrstog goriva

Materijali

Nedavno su dimnjaci bili uglavnom napravljeni od cigle, međutim, u poslednje vreme pojavile su se mnoge druge opcije. Zatim smatramo najčešće:

Pocinkovane cijevi Ovaj dizajn je zaptiven i apsolutno vatrostalan. Najčešće se izduvna cijev pocinčanog čelika koristi za gasni kotao. Njegova glavna prednost je izdržljivost i mala težina.
Od čelika Dizajn je jak i vatrootporan, međutim, nije izdržljiv. Po pravilu, takav dimnjak može trajati 5-7 godina.
Azbestna betonska cijev Prednost dizajna je niska cena, međutim, karakteriše ga i nedostaci, uključujući opasnost od požara. Činjenica je da ovaj materijal ima svojstvo da brzo akumulira čađ na unutrašnjim zidovima, koji se mogu zapaliti. Budući da je otpornost na toplotu azbest betona vrlo ograničena, dizajn se može srušiti i izazvati požar.

Proizvodnja

Zapravo, proizvodnja dimnjaka je da pripremi cijevi, koji se naknadno sklapaju u jedan sistem. Stoga je u ovoj fazi potrebno samo izračunati dužinu cijevi i sječiti ih. Nakon toga, možete nastaviti na instalaciju.

Elementi za postavljanje dimnjaka

Instalacija cevi

Osnovni zahtevi

Postoji niz važnih zahtjeva za ugradnju dimnjaka i greda:

  • Kanal dimnjaka treba postaviti vertikalno (maksimalno odstupanje je dozvoljeno ne više od 30 stepeni po metru), i ne treba ga smanjivati ​​i produžavati tokom svoje dužine.
  • Cev treba da se podiže iznad grebena kuće, što će sprečiti curenje vazduha i obezbediti visokokvalitetno pražnjenje dima. Visina zavisi od lokacije dimnjaka:
  • Ako je krov ravno, cev treba da se podiže jedan metar iznad njega;
  • Kada uklanjate konstrukciju sa grebena po metru, visina iznad nje treba biti najmanje 0,5 metra.
  • Prilikom uklanjanja cijevi 2-3 metra od grebena, može se podesiti sa njim.
  • Ako je krov nadlegao višoj zgradi, dimnjak treba da se podiže iznad krova.

Takođe treba imati u vidu da je minimalna visina cevi za kotao na čvrsto gorivo ili gas 5 metara.

  • U prisustvu savijanja, dužine horizontalnih sekcija ne smeju biti veće od jednog metra.

Obratite pažnju! Ako je dimnjak podignut više od 1,5 metra iznad krova, mora biti pričvršćen prstima.

U polju za potvrdu fotografija

Šetnje

Sve vrste dimnjaka za kotlove podeljene su na dva tipa:

  • Spoljašnji - kroz zid ili prozor prema ulici, a zatim prolazi duž vanjskog zida.
  • Interni - glavni dio objekta nalazi se u kući. Izađite na ulicu preko prekrivanja potkrovlja i krova.

U svakom slučaju, najteži trenutak instalacije je uređaj za prolaz. Činjenica je da dimnjak ne treba da bude u blizini zapaljivih materijala (rastojanje bi trebalo da bude 13-25 centimetara), jer se zagreva na visokoj temperaturi, što je posebno važno za kotlove na čvrsta goriva. Ali istovremeno, jedinica prolaza mora biti nepropusna.

Raspored uredjaja dimnjaka

Da bi se riješio ovaj problem, obično se koristi kanal, koji se također zove feedthrough. Ova konstrukcija se može napraviti od čelika ili minerita. Prostor između kutije i cevi punjen je izolacionim materijalom - može biti mineralna vuna, ekspandirana gline ili čak pesak.

Zaptivanje prolaza kroz krov koristeći poseban dizajn sa keceljama. Zaptivanje spojeva vrši se pomoću termoizolacionog zaptivača. Zidni profil, koji je pored cevi i krova, obično je napravljen od bakra, čelika ili pocinkovanog.

Primer ugradnje izduvne cevi

Postupak instalacije

Postavljanje cijevi na kotlovski grejač vrši se u sljedećem redosledu:

  • Prva stvar koju trebate uraditi je označavanje na plafonu, u skladu s veličinom prolaznog profila i isecanje rupe u plafonu željene veličine.
  • Zatim, kutija za prolaz se ubacuje u rupu.
  • Zatim se cev izvlači kroz priključnu cev i priključuje na izlaznu cijev kotla. Na taj način, toplotna cijev kotla dobija čvrst nastavak u vidu dimnjačkog sistema. Zglob je zatvoren azbestnim kablom.
  • Nakon toga, ugradnja pristupnog porta u krov. U ove svrhe se može izvršiti poseban sistem fuga.
  • Na kraju rada, spoljašnja cev se provodi kroz priključnu cev i priključena je na cijev unutrašnjeg dela dimnjaka.

Evo, možda, cela kratka uputstva za instalaciju dimnjaka. Nakon ugradnje, struktura mora biti izolirana i od nje se pričvršćuje odvodnik iskre.

Pocinkovani sendvič cijevi od dimnjaka

Toplotna izolacija

Obavezni element dimnjaka je toplotna izolacija. Sprečava nastanak kondenzacije. Kako je izolacioni materijal koristio mineralnu vunu, koja se jednostavno zavija oko cevi.

Toplotni izolator mora biti zaštićen kućištem, obično je napravljen od pocinkovanog čelika.

Savjet! Da ne bi vršili toplotnu izolaciju cijevi, moguće je napraviti dimnjak specijalnih sendvič cijevi, koji u početku imaju dva zidova. Između zidova je toplotni izolator.

Termoizolacija mineralne vune za dimnjak

Najbitnije greške

Često, svi početnici u izgradnji kotlovskih cevi s vlastitim rukama imaju sledeće greške:

  • Koristite materijale koji nisu pogodni za dimnjak (azbest, aluminijum).
  • Prilikom instalacije dozvoljava dimnjak da dođe u dodir sa plafonom ili krovom, što dovodi do zagrijavanja ili čak vatiranja materijala (odnosi se na kotlove na čvrsta goriva).
  • Nedovoljno zaptiven priključak cevi, što dovodi do prodiranja dima u prostoriju. Može biti štetno po zdravlje.
  • Nedovoljna toplotna izolacija strukture - čak i zaleđivanje cijevi kotla za gas može biti rezultat ovoga, pogotovo kada se kotao koristi s vremena na vrijeme, na primjer, kod vikendice.

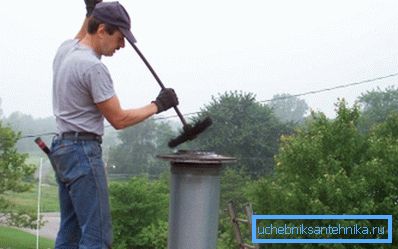

Mehaničko čišćenje dimnjaka

Briga o dimnjacima

Da bi sistem dimnjaka efikasno mogao da se nosi sa zadatkom i da opslužuje što je više moguće, potrebno je odršavati njegovo održavanje s vremena na vreme:

  • Prije svake grejne sezone neophodno je ispitati strukturu za rđu, pukotine ili bilo koje druge defekte koji mogu dovesti do depresivacije sistema i prodora proizvoda sagorevanja u prostoriju.
  • Ako kotao radi na čvrsto gorivo, sistem se mora očistiti svake godine, u suprotnom će se smanjiti samo njegov kapacitet, ali će se pojaviti i verovatnoća paljenja čađi. Nije neophodno mehaničko čišćenje, postupak se može obaviti spaljivanjem posebnih hemijskih sastojaka u kotlu.

Obratite pažnju! Inspekcija zahteva ne samo dimnjak, već i sve ostale elemente sistema. Ovo će omogućiti vrijeme da pronađe i reši problem. Na primer, ako kotao kruži i cevi su hladne, najverovatnije ne radi pumpa ili je filter zamašen.

Ovde su, možda, sve glavne tačke proizvodnje i ugradnja cevi za kotao.

Zaključak

Uređaj kotla za dimnjak zahteva odgovoran pristup, jer sigurnost svih stanovnika kuće zavisi od toga. Pored toga, poštovanje svih gore navedenih standarda učinit će sistem efikasnijim.

Što se tiče tehničke strane problema, onda napravite dimnjak i samostalno vršite instalaciju pod snagom svakog domaćinstva. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
