Cev za gejzir: funkcije instalacije i rada

Prilikom ugradnje plinskih bojlera posebnu pažnju treba posvetiti pitanju uklanjanja proizvoda sagorevanja iz prostorije. To ne samo da će osigurati sigurnost za one koji žive u kući, već i povećavaju efikasnost i ekonomičnost samog uređaja. Zatim pogledamo šta treba raditi i kako instalirati dimnjak za kolonu.

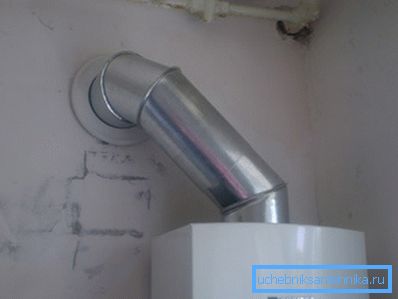

Hauba za ekstrakciju

Dizajn funkcije

Izduvni cevni uređaj

Pre nego što nastavite sa ugradnjom izduvnog sistema sopstvenim rukama, trebali biste se upoznati sa svojom strukturom. Dakle, dizajn uključuje sledeće elemente:

Cap (kišobran) Najviši deo sistema koji ga štiti od kiše, ostataka i sl.
Dimnjak Glavni element. Može biti izolovano i bez toplotne izolacije.
Feedthrough Izolira dimnjak iz zida zgrade.
Nosači Dizajniran da fiksira strukturu na zid.
Priključci za spoj Instalira se na spoju elemenata.
Tee Pruža prelazak iz kolone u izduvnu cev.

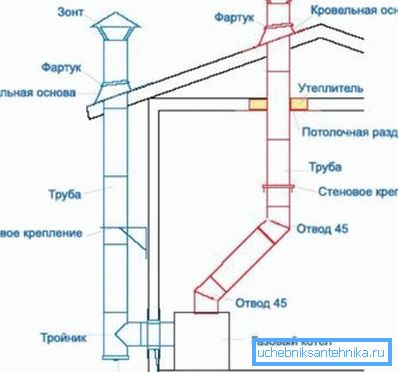

Varijante izduvnog sistema

Šta određuje dizajn

Kada konstruišete izduvni sistem, obratite pažnju na sledeće tačke koje mogu uticati na njen dizajn:

  • Uslovi pod kojima će dimnjak raditi, kao i lokacija uređaja.
  • Model kolone - odabir komponenti zavisi od toga.
  • Visina dimnjaka mora biti najmanje četiri metra.
  • Prečnik dimnjaka - najčešće je ovaj parametar 110 i 130 mm.
  • Napojni uređaj.
  • Klimatski uslovi - temperaturne razlike između proizvoda sagorevanja i okoline su od velikog značaja za rad opreme.

Obratite pažnju! Dimnjak treba da se podiže iznad krova najmanje jedan metar. Ovo je važan uslov na koji sila potiska zavisi. Pored toga, dužina dimnjaka iz izlaza kolone treba da bude najmanje dva metra.

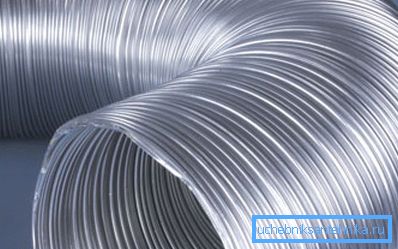

Aluminijumska valovita cev

Hood materijal

Danas se dimnjaci za gasne kolone najčešće sastavljaju iz sledećih materijala:

  • Valovita cijev - od višeslojne laminirane aluminijumske folije. Između slojeva aluminijuma duž cele dužine je čelična žica. Njegova glavna karakteristika je fleksibilnost, koja pojednostavljuje instalaciju i mogućnost povećanja dužine.
  • Čelična cijev - od visokokvalitetnog čelika. Proizvod je napravljen od segmenata od jednog do pola metara dužine. Za zaštitu od korozije, čelične cijevi su obložene toplotom otpornim emajlom. Emajlirane cijevi za gejzir moraju biti izolirane zimi.

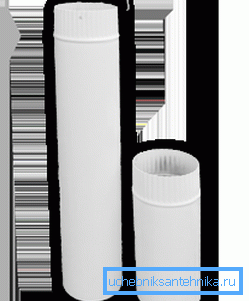

Emajlirane cijevi
  • Koaksijalni dimnjaci - predstavljaju strukturu dve cijevi, jedna u drugu. Povezivanje se vrši pomoću džampera, zahvaljujući čemu elementi ne dodiruju jedni druge. Kroz spoljašnji kanal vazduh iz ulice ulazi u gorionik. Izduvni gasovi prolaze kroz centralni kanal. Ovaj dizajn omogućuje zagrevanje spoljnog vazduha kada ulazi u gorionik, što povećava efikasnost sistema.
  • Dvostruki krug - kao u prethodnom slučaju, one se sastoje od dvije cijevi smještene jedna unutar druge. Elementi su odvojeni jedni od drugih toplotnom izolacijom od mineralne vune. Zbog ovog zagrevanja unutar sistema se ne pojavljuje kondenzat.

Za haubu možete koristiti bilo koju od ovih cijevi. Jedino što treba imati na umu da je cijena materijala različita.

Savjet! Kako bi kolona bila sigurnija i zaštitila ga od djece, trebala bi biti dovoljno visoka. Najbolje od svega, uređaj se nalazi na zidu ispod dimnjaka.

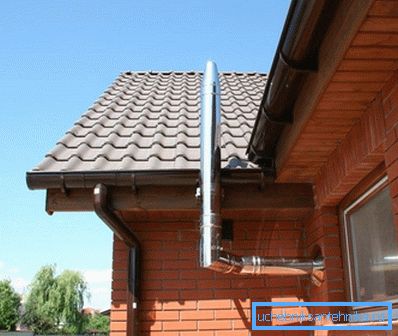

Spoljna kapuljača opcija

Instalacija dimnjaka

Montaža poklopca treba početi iz kolone.

Kratka uputstva o realizaciji ovog rada su sledeća:

  • Prvo, potrebno je da instalirate priključnu cev u zid preko kojeg će izduvni sistem proći. Takođe morate instalirati turn koji će omogućiti prelazak na spoljašnji, vertikalni dio strukture.
  • Zatim cev mora biti spojena sa izlazom kolone.. Najbolje je koristiti valovitu cev za tu svrhu, s obzirom na to da je lakše raditi s tim.
  • Dimnjak treba postaviti na spoljni zid.. Dizajn se sklapa postavljanjem donjeg elementa na vrhu. Zglobovi moraju biti fiksirani sa stezaljkama.
  • Za pouzdanost sistema, treba ga fiksirati sa zagradama, čiji stepen treba biti oko dva metra.
  • Nakon montiranja vertikalnog dela, potrebno je postaviti vrh. Pored toga, u donjem delu vertikalne strukture potrebno je izvršiti revizioni prozor.
  • Po završetku rada, obavezno proverite vuču.. Da biste to uradili, dovedite iglu na dimnjak. Svetlost bi trebalo da odstupa u smeru dimnjaka.

Obratite pažnju! Prilikom instalacije sistema potrebno je obratiti pažnju na odsustvo deflekcija. Ne bi trebali biti duž celokupne dužine objekta.

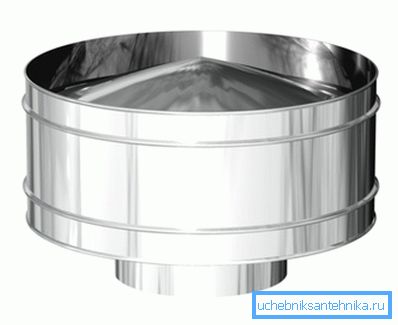

Na slici - glava izduvnog sistema

Razmatrali smo mogućnost instaliranja otvorenog dimnjaka. U kući, takođe možete obaviti unutrašnji sistem koji će proizvode sagorevanja spoljno dovesti kroz potkrovlje. U ovom slučaju redosled rada izgleda skoro isti, osim što je ulazna cev ugrađena u plafon, a ne u zid.

U tom slučaju, potrebno je dodatno napraviti rupu u krovnom pokrivaču, osiguravajući zaptivanje prolaska cijevi.

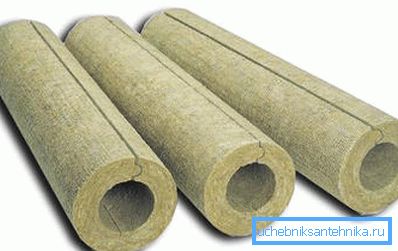

Toplotna izolacija za izduvni sistem

Uzroci problema

Najčešće se problemi u sistemu emisije dimnih gasova javljaju iz sledećih razloga:

  • Nepravilno instaliran dizajn ili u njegovoj proizvodnji koristili su materijale lošeg kvaliteta. Na primjer, tokom rada kolone, oni mogu izgoreti.
  • Slaba toplotna izolacija strukture ili nedostatak, što dovodi do stvaranja velike količine kondenzata.
  • Kršenje integriteta sistema.

Savjet! Ako kuća već ima kamin, kotao ili drugi uređaj sa opremljenim dimnjačem, izduvni poklopac može biti priključen na njega. Međutim, mora se imati na umu da ne smeju biti povezano više od dva uređaja sa jednim dimnjakom. Pored toga, pri povezivanju sa uređajem za grejanje dimnjak ne bi trebalo raditi istovremeno.

Zaključak

Cevi za gasne stubove su sredstvo za normalan rad uređaja, kao i zaštitu od ugljen-monoksida i curenja plina sa cevovoda, u slučaju neispravnosti uređaja. Stoga, prilikom instalacije strukture, potrebno je striktno poštovati sve gore navedene zahteve.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
