Cev 60x40 mm - karakteristike i težina

Cijevni deo 60x40 mm je popularan konstrukcijski materijal koji se koristi u proizvodnji raznih metalnih konstrukcija. To je zbog svoje snage i mnogih drugih kvaliteta. U nastavku ćemo pogledati glavne karakteristike i karakteristike ovog proizvoda, kao i razmisliti kako izračunati težinu cijevi od 60 do 40 mm, što je jedan od najvažnijih parametara.

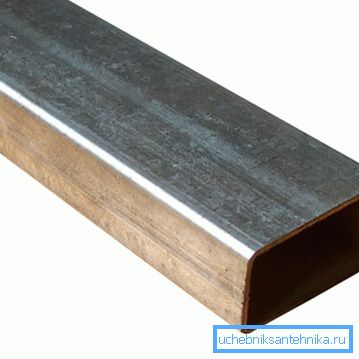

Cijevni deo 60x40 mm

Opšte informacije

Dakle, profilna cev 60 - 40 mm je prazna cev u obliku šipke sa pravougaonim poprečnim presekom.

Proizvod se može napraviti od sledećih materijala:

  • Carbon steel;
  • Nerđajući čelik;
  • Niski legirani čelik.

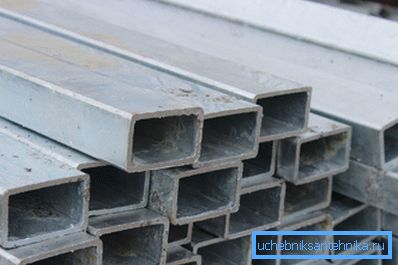

Valjane cijevi

Proizvodnja ovih proizvoda, po pravilu, zasniva se na deformaciji konvencionalne okrugle cijevi, zbog čega se dobija pravougaoni oblik. Osim toga, postoji i druga tehnologija, prema kojoj se metalna gajba (traka) podvrgava deformaciji u kalibracionoj mlinici, nakon čega se vrši zavarivanje.

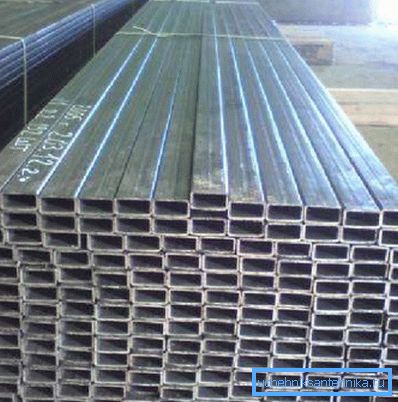

Električne zavarene cijevi

Posebne karakteristike

Nekretnine

U poređenju sa proizvodom kružnog poprečnog preseka, glavna karakteristika ovog materijala je visoka savijanje, prelom i izvrtanje.

To može znatno smanjiti težinu metala, jer će težina cijevi od čelika 60x40x2 biti značajno niža od mase čvrstog metalne šipke jednake čvrstoće.

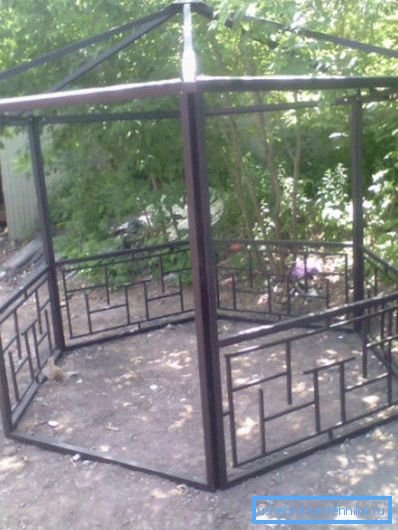

Arburni okvir iz prorezane cijevi

Prema podacima iz referentne literature, profilna cev obezbeđuje uštedu materijala od 25% u poređenju sa proizvodom za okrugli deo.

Osim toga, postoji i niz drugih pozitivnih aspekata, među kojima su:

  • Pogodnost i lakoća instalacije, jer su zidovi proizvoda ravni;
  • Jednostavnost utovara i transporta zahvaljujući pogodnom obliku;
  • Otpornost na značajna statička opterećenja;
  • Otpornost na promjene temperature;
  • Otpornost na deformacije;
  • Povoljna cena;
  • Lakiranje na ravnim površinama.
Skeletni ogradni okvir

Treba napomenuti da mnoga druga svojstva proizvoda zavise od načina njihove proizvodnje i materijala od koga su napravljeni. Na primer, nerđajući i pocinčani cevi imaju dobru otpornost na koroziju.

Valjani proizvodi, po pravilu, imaju deblje zidove, što ima za rezultat veću snagu. Međutim, treba imati na umu da će težina profilne cijevi 60x40x2 tipa valjanja biti značajno veća od mase sličnog zavarenog proizvoda.

Obratite pažnju! Tehnički zahtevi za profesionalne cijevi od ugljeničnog čelika regulisani su GOST 13662-86, koji se primjenjuje na hladne i vruće deformirane, hladno deformirane elektro zavarene, kao i elektro zavarene cijevi.

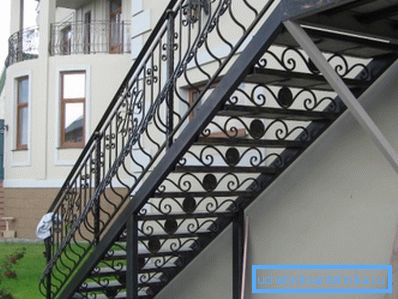

Na fotografiji - stepenice iz proftrubya

Karakteristike

Plastične cijevi od 30x40 mm, kao i druge veličine, karakterišu dvije vrste parametara:

Tehničke specifikacije Ovo uključuje sledeće parametre:
  • Čelik iz kojeg je materijal izrađen;
  • Koji šiv ima proizvod;
  • Snaga itd.

Oni su regulisani državnim standardima i specifikacijama.

Geometrijske specifikacije Ovi parametri uključuju:
  • Spoljne dimenzije;
  • Debljina zida;
  • Dužina

Debljina zida i dimenzije poprečnog preseka uvek su naznačeni u milimetrima, a dužina - u metrima.

Sve karakteristike su od velike važnosti za izračunavanje struktura. Na primjer, postoji cijev od 60x40x2 - težina proizvoda zavisi od debljine zida. Poznavajući ovaj parametar, moguće je izračunati masu buduće strukture.

Obratite pažnju! Metalna baza, po pravilu, ukazuje na cenu težine profesionalnih proizvoda, a ne na merače, jer komponente sirovina prevladavaju u troškovima materijala. Istina, govorimo o teoretskoj težini koja je navedena u GOST-u.

Izračunavanje težine

S obzirom na to da je asortiman proizvoda koji su u pitanju vrlo opsežni, mogu se pojaviti određene poteškoće ako je, na primjer, neophodno izračunati težinu od 1 m cijevi 60x40x3. Naravno, ovaj parametar možete naučiti sa stola za metalnu rolnu, međutim, referentna i tehnička literatura nije uvek na raspolaganju.

Prema tome, u nastavku razmatramo kako samostalno izračunati ovu vrijednost. Dakle, masa metara bilo koje profesionalne cevi, kako je poznato, zavisi od površine poprečnog preseka, tj. na debljini zida. Na primjer, morate znati težinu profilne cijevi 60x40x3 sa debljinom zida od 4 mm.

Izračun možete izvršiti prema formuli za izračunavanje mase lima. Jedina razlika je u tome što je neophodno izračunati perimetar pravougaonika u metrima. Dobijena vrijednost treba pomnožiti specifičnom težinom čelika, koja iznosi 7,85 g / dm3, a takođe i debljinom zida u milimetrima.

Kao rezultat, formula je sledeća - M.P. = Sx2x (A + B) x?, Gde:

  • S je debljina zida profila u metrima.
  • A i B su dužine strane profila u metrima (u našem slučaju, A = 0,06; B = 0,04).
  • ? - 7850 kg / m3 (gustina čelika).

Shodno tome, instrukcija za izračunavanje mase će biti sljedeća:

  • MP = 0,004x2x (0,06 + 0,04) h7850 = 6,28 kg.
  • S obzirom na to da trebamo znati težinu proizvoda od tri metra, rezultujuću vrijednost treba pomnožiti sa tri, tako da težina cijevi 60x40x3 iznosi 18,84 kg.

Kao što je već pomenuto, mnoge metalne osnove postavljaju cenu za težinu proizvoda, a ne dužinu. U tom slučaju, možda ćete morati znati količinu cevi, znajući težinu. Na primer, ukupna težina proizvoda je 157 kg, debljina zida je 5 mm, a dužina je 4 m.

U tom slučaju, uradite sledeći proračun sopstvenim rukama:

  • Pre svega, morate znati masa jednog proizvodnog metra proizvoda - MP = 0.005x2x (0.06 + 0.04) h7850 = 7.85 kg.
  • Nakon toga možete saznati da je težina cijevi 60x40x4 - 7.85x4 = 31.4 kg.
  • Sada ostaje samo da saznamo broj profesionalnih cevi, što se vrši jednostavnim matematičkim proračunom - 157 / 31.4 = 5 komada.

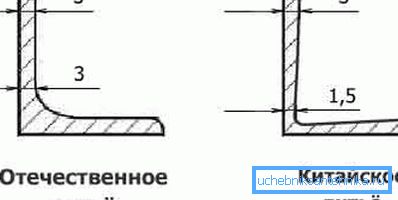

Moguća odstupanja od pravilnog oblika

Obratite pažnju! Prava težina cevi će se blago razlikovati od podataka dobijenih izračunavanjem prema datoj geometrijskoj formuli. To je zbog činjenice da se pravi oblik proizvoda razlikuje od oblika elementarnih geometrijskih oblika.

Ovde su, možda, glavne karakteristike cijevi od 60x40 mm.

Zaključak

Profilne cijevi, uključujući dio 60x40 mm, imaju brojne jedinstvene kvalitete, zahvaljujući kojima su pronašli primjenu u širokom spektru aplikacija. Većina karakteristika ovih proizvoda definisana je u odgovarajućim državnim standardima, međutim, u nekim slučajevima može biti neophodno samostalno izvršiti masovni proračun.

Kao što smo saznali, sasvim je lako to uraditi jednostavnom matematičkom formulom.

Sa videa u ovom članku možete dobiti dodatne informacije o ovoj temi.
