Cev 40x40: kako odabrati gajde za jaku metalnu konstrukciju

Jedna od sorti oblikovanih cijevi je kvadratna cijev od 40x40. U zavisnosti od namene i obima primene, ovi proizvodi imaju različite tehničke karakteristike, naročito debljinu i težinu. Uputstva dati u članku će pomoći početnicima koji žele da naprave metalnu konstrukciju sopstvenim rukama, da biraju potreban model iz čitavog raspoloživog opsega.

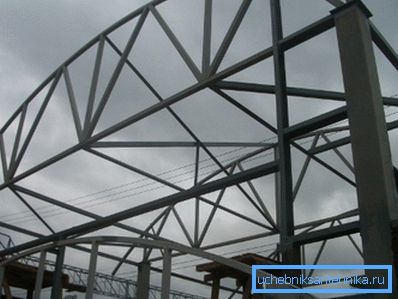

Kvadratne cevi su neophodne za postavljanje okvira

Tehničke specifikacije

Opšti opis

Cev 40-40: 2 mm i veća debljina, za razliku od okruglih varijanti ovih proizvoda, ne koristi se za uređenje vodovodnih cijevi, sistema grijanja i sličnih inženjerskih mreža.

Slike profilnih cijevi s dijalogom od 40x40 mm

Glavna sfera njegove upotrebe je ugradnja metalnih konstrukcija, kao i upotreba kao glavni nosač u izgradnji različitih zgrada.

Oblik proizvoda ima sledeće dizajnerske karakteristike koje se razlikuju od okruglih cijevi i puno valjanog metala:

  • unutrašnji prazan prostor;
  • stiffeners

Zahvaljujući tome, 40-40 cevi debljine 4 i 5 mm imaju sledeće nesporne prednosti:

  1. Visoka otpornost savijanja.
  2. Dobar otporan.
  3. Mala težina (na primer, težina 1 metar cevi 40x40x2 je nekoliko puta manja od težine punog dela slične veličine).

Zbog navedenih karakteristika, moguće je značajno smanjiti metalnu potrošnju objekata bez smanjenja snage. Ovo omogućava izgradnju složenijih i viših zgrada na manje masovnim temeljima.

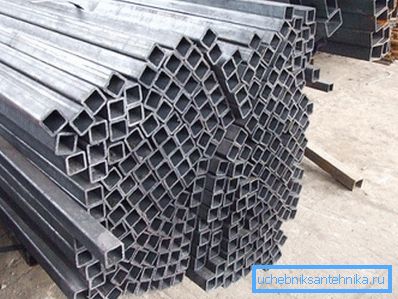

Kombinacija niskih troškova i odličnih performansi učinila je proizvod veoma popularnim

Obratite pažnju! Zbog činjenice da se za izradu profilne cijevi koristi manja količina početnog materijala, cijena gotovog proizvoda je niža od sličnih delova sa punim delom.

Kao sirovine obično se koristi čelik različitih razreda, koji se razlikuje u smislu čvrstoće.

Cijevi 40-40 Debljina 3-5 mm proizvedena je sljedećim tehnologijama:

  • valjanjem vrućih gredica kroz valjak;
  • štancanjem čeličnog lima i naknadnim zavarivanjem uzdužnog šiva.

Parametri težine

Da bi se ispravno izračunali jačina i drugi neophodni inženjerski parametri buduće metalne konstrukcije, neophodno je tačno znati masa svojih pojedinačnih elemenata.

Na kraju krajeva, težina od 1 metar cevi 40x40x3 mm može se značajno razlikovati od sličnog parametra u proizvodu sa debljim ili tanjim zida, što će zahtijevati promjene u projektu koji se priprema.

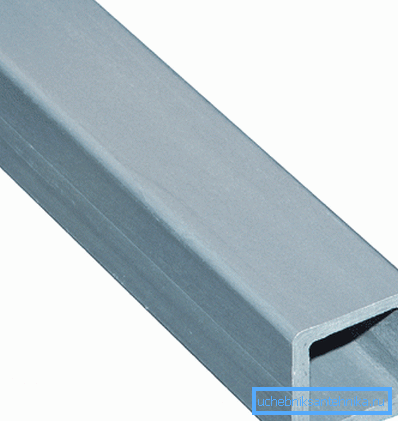

Težina i čvrstoća dela zavise od debljine zida.

Na primjer:

  • težina proizvoda 40x40x1 - 1,21 kg (jedan tekući metar);
  • težina cevi 40x40x2 - 2,33 kg;
  • težina cevi 40x40x3 - 3,36 kg;
  • težina cevi 40x40x4 - 4,3 kg;
  • masa dijela 40x40x5 - 5,16 kg;
  • težina dela je 40x40x6 - 5,92 kg.

Obratite pažnju! Dužina proizvoda nije regulisana ni kodovima zgrada i zavisi od proizvođača. Većina proizvođača nudi uslugu za sečenje profilnih cevi u odeljcima željene dužine, što olakšava njihov transport, skladištenje i instalaciju.

Državni standardi i specifikacije

Karakteristike i potrošačke karakteristike profilnih cevi jasno su regulisane državnim standardima i tehničkim specifikacijama, utvrđenim odgovarajućim dokumentima, koji moraju biti usklađeni sa svim proizvođačima.

Na primjer, težina cijevi 40-40-2 proizvedene od proizvodne asocijacije Severstal i mase proizvoda proizvedenog od strane Samara metalurške postrojenja ne bi trebalo da se razlikuje.

Ovo omogućava krajnjem korisniku da kombinuje ove ili druge proizvode u jednoj metalnoj strukturi bez dodatne kontrole i verifikacije karakteristika svake od njih.

Ovim ili drugim parametrima možete saznati proučavajući sljedeće smernice:

  • TU 14-2P-328-97 - za čelične savijene cijevi sa električnim zavarenim spojem;
  • TU 14-157-95-2007 - za pocinčane čelične cijevi kvadratnog i pravougaonog presjeka, proizvedene električnim zavarivanjem;
  • TU 14-105-737-2004 - za obliku elektro zavarene cijevi od ugljenika ili niskolegiranih čelika, koji se koriste u različitim industrijama i proizvodnji nameštaja.

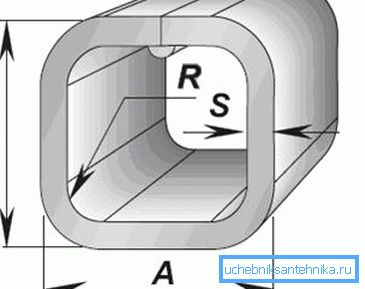

Svi parametri proizvoda regulišu GOST i TU

Razlike između cevi prema GOST i TU

Standardni kvadratni profil cevi od 40x40 mm, bez obzira na debljinu zida, napravljen je od običnog čelika. Samo metodi takozvanog deoksidacije se razlikuju.

Iznimite:

  • polu-mirni čelik;
  • mirni čelik;
  • čelični čelik.

Ove parametre sirovina regulišu GOST 380 i 1050.

Glavne oblasti primene cevi koje odgovaraju državnim standardima:

  • proizvodnja metalnih konstrukcija različite složenosti;
  • izrada okvira za tapacirane i druge vrste nameštaja;
  • u drugim granama mašinstva i teške industrije.

Za razliku od gore navedenih proizvoda, profilisana cev, proizvedena prema specifikacijama, je oko 10% teža. Debljina zida je od 5 do 8 mm. Najčešće, to su mereni proizvodi (dužine 12 metara), međutim, kao u prethodnom slučaju, njima se omogućava urezivanje u proizvodni proces u segmente potrebne dužine. Glavna razlika je niža cena.

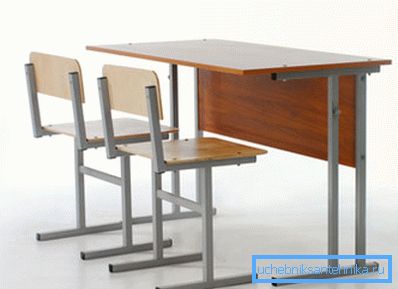

Kvadratna cev je odlična za izradu nameštaja

Ova vrsta detalja najčešće se koristi za:

  • proizvodnja nameštaja;
  • proizvodnja raznih dekorativnih elemenata za unutrašnju dekoraciju prostora;
  • u poljoprivredi i nekim industrijama.

Nezavisna proizvodnja metalnih konstrukcija

Prednosti metalnih okvira u konstrukciji

Metalni okviri od 40-40 mm čelične profilisane cevi imaju mnoge prednosti:

  1. Niska cijena. Kao što je poznato, troškovi određene konstrukcije zavise uglavnom od materijala koji se koriste i korišćenih tehnologija izgradnje. Procjena za izgradnju kuće na tehnologiji rama biće nekoliko puta manja od istog obračuna za zgradu koja se gradi na klasičan način.

Obratite pažnju! Stan koji je napravljen na drvenom ramu biće još jeftiniji, ali u ovom slučaju će trpiti snaga i izdržljivost.

  1. Visoka brzina instalacije. Korišćenjem profilne cijevi, moguće je skoro prepoloviti period u kojem će se graditi kuća.
  2. Tokom izgradnje objekta ili strukture koristeći ramovsku tehnologiju uz korištenje profilne cijevi, nema potrebe za izvođenjem "vlažnih" građevinskih procesa (izuzimajući polaganje osnove). Ovo smanjuje intenzitet rada i smanjuje vreme instalacije.
  3. Kućište od profila od profila se uopće ne smanjuje. Zbog toga, možete odmah početi da ga ukrašavate nakon završetka izgradnje "kutije".

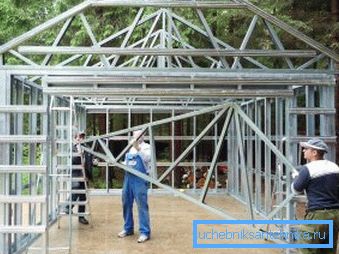

Može se izgraditi pouzdan okvir za vaš dom ili garažu.

Faze i karakteristike rada

Cijeli proces ugradnje metalnih okvira sa kvadratnih cevi može se smanjiti na tri glavne operacije:

  1. Dužina željene dužine meri se od metalne cevi i odseče. Da biste to uradili, možete koristiti rezač plina ili brusilice (u zavisnosti od debljine zida nabavljenih delova).
  2. Ako je potrebno, savijanje cevi. Ovo je neophodno kako bi im dali potreban radijus. Alat ovde je ručni ili automatski bend za cevi za savijanje cevi. Možete kontaktirati vodovodne instalacije sa odeljenja za stambenu izgradnju ili u posebnoj radionici gde ste savijeni na specijalnoj opremi bez narušavanja integriteta njihove unutrašnje strukture.
  3. Dobijeni delovi moraju biti zavareni u jednu konstrukciju. Uverite se da gotov proizvod jasno odgovara prethodnom crtežu.

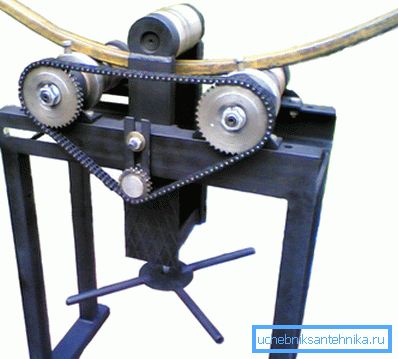

Za dijelove za savijanje potrebno je koristiti poseban uređaj.

Zaključak

Cevaste površine u obliku slova su odličan materijal za izgradnju, sa puno prednosti. Međutim, kako bi gotov proizvod bio jak i izdržljiv, potrebno je da izaberete presek i debljinu zida, kao i da izračunate snagu, uzimajući u obzir težinu cevi. U suprotnom, eventualno uništavanje strukture.

Za više informacija o izgradnji objekata na tehnologiji rama koristeći profilirane metalne strukture možete pronaći u video snimku ovog članka.
