Cev 160 do 160: detaljan pregled i opseg

Cevi za profil se veoma razlikuju od njihovih "kolega". Pravokutni, kvadratni ili ovalni oblik onemogućava njihovo korišćenje kao, na primer, vodovodni ili kanalizacijski sistem, ali otvara niz drugih mogućnosti. Konkretno, ravne ivice dozvoljavaju da se koriste za konstrukciju ramova za različite strukture.

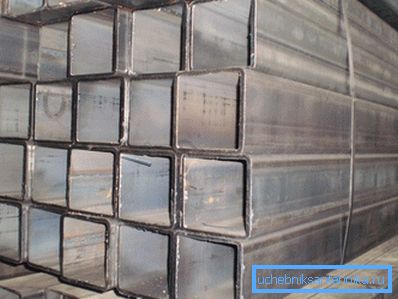

Profil cevi 160x160

Regulatorni zahtjevi za cijev profila

Čak i ako se gasovod koristi u poslovne svrhe, a sav rad će biti urađen ručno, neće biti neupotrebljivo da se upoznaju sa standardima.

Možete odabrati nekoliko takvih dokumenata odjednom vezanih za karakteristike, pravila etiketiranja, proces proizvodnje i skladištenja kvadratnog cevovoda:

  • GOST 8639-68 - dokument prikazuje opseg po kvadratnom cjevovodu, određuje pravila etiketiranja i osnovne zahtjeve za geometrijske dimenzije;
  • GOST 8639-82 - sadrži iste podatke sa manjim izmenama;
  • GOST 30245-2003 - poslednji regulatorni dokument, koji je kombinovao podatke ne samo kroz cevovod sa kvadratom, već i sa pravougaonim delom. Pored toga, neke nove veličine su se pojavile u mešavini proizvoda, koji nisu bili u dokumentima prethodnih godina. Pored geometrijskih karakteristika, težina cjevovoda je takođe naznačena u mešavini proizvoda, na primjer, težina oblikne cijevi 160x160x6 iznosi 28,29 kg / metar. m

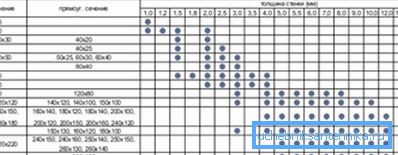

Standardne veličine kvadratnih i pravougaonih cijevi

Zahtjevi za geometrijske karakteristike

Profilne cevovode se često koriste kao nosive konstrukcije, pa je poštovanje geometrije sekcije duž cele duge igra posebno važnu ulogu.

Shodno tome, zahtevi su prilično teški:

  • ugao između zidova cevovoda mora biti jednak 90 °. Maksimalna greška je 1,5?;
Glavni parametri kvadratnog odseka

Obratite pažnju! Ako je presek cevovoda veoma različit od kvadrata, biće gore da se odupre deformaciji izvrtanja. Ovo može uticati na jačinu strukture u celini.

  • dozvoljena krivina površine cjevovoda je 1 mm / 1 m dužine, a na osnovu ovog ograničenja izračunava se ukupna dozvoljena krivina duž cele dužine;
  • dozvoljena torzija izračunava se pomoću formule 2 mm + 0,5 mm • L, gde je L dužine cele cevi;
  • Pored toga, kontroliše se pravolinost reza. To znači da dužine na svim licima treba da budu iste (dozvoljeno je odstupanje dužine do +60 mm za cjevovode dimenzionalne i višestruke dužine);
  • Debljina zida mora odgovarati licu od kojeg je cijev stvoren. Ovaj parametar snažno utiče na težinu, tako da težina cevi 160x160x6 iznosi 28,29 kg / bar. m, ali sa povećanjem debljine od samo 1 mm, ova cifra se povećava već na 32,31 kg / bar. m

Obratite pažnju! Tačnije, težina cjevovoda može se odrediti pomoću posebnih online kalkulatora. Dakle, možete uzeti u obzir ne samo geometriju sekcije, već i materijal od koga se cev radi.

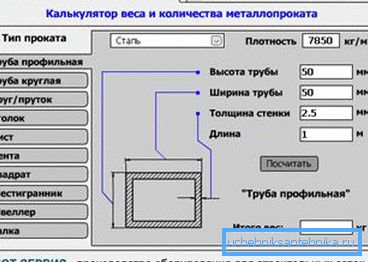

Online kalkulator težine

Posebna pažnja posvećena je radijusu zaokruživanja. Standard navodi da radijus krivine ne bi trebalo da pređe dvostruko veću debljinu metala.

Naravno, postoji određena tolerancija u ovom pitanju, opseg dozvoljenih vrednosti radijusa krivine zavisi od debljine zida:

  • kod debljine manje od 6,0 ​​mm, vrednost poluprečnika krivine treba da bude u opsegu od 1,6 do 2,4 debljine metala;
  • kod debljine 6,0 - 10,0 mm, radijus ne bi trebalo da prelazi 2,0 do 3,0 debljine zida;
  • ako debljina prelazi 10 mm, vrednost radijusa može biti u rasponu od 2,4 - 3,6 debljine metala.

Što se tiče visine sekcije, ako ne prelazi 100 mm, tolerancija je ± 0,8%. Ako je veličina profila preko 100 mm, greška ne sme preći ± 1% (minimalna vrijednost ± 0,5 mm).

Tehnološki zahtevi

Pored tačnog poštovanja geometrijskih dimenzija, profilna cev mora zadovoljiti i nekoliko drugih kriterijuma. Takve indikatore kao što su kvalitet reza, lokacija zavarivanja i njene snage nužno se proveravaju.

Obratite pažnju! Što se tiče kvaliteta reza, onda postoji pogled na prisustvo bora. Da kupac ne mora da ih očisti sopstvenim rukama, uklanja se čak iu fabrici.

Posebno pažljivo kontrolisani zavar, jer u teoriji ovo je najopasnije mesto u cjevovodu. U slučaju nepotpunog zavarivanja, neusaglašenosti sa tehnologijom zavarivanja, cev može jednostavno da pukne pod opterećenjem.

Da biste to izbegli, morate slediti ova pravila:

  • Zavar treba da se nalazi daleko od cevovoda. Minimalno rastojanje je 4 puta veća od debljine metala;
  • nedostatak penetracije je dozvoljen (tj. mesta gde se ivice šavova ne ispunjavaju). Dozvoljena je do 50 mm nepotpune penetracije dužine od 1 m, ali maksimalna dužina jednog takvog odreza je ograničena na 20 mm;

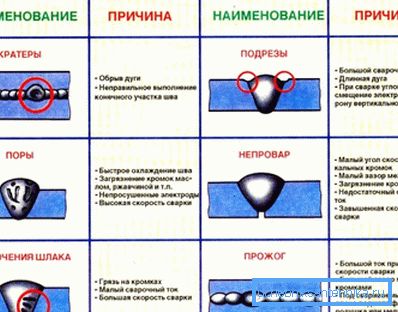

Mogući nedostaci u zavarivanju
  • natezna čvrstoća šava treba da bude 95% čvrstoće metala sa kojeg se cevi izrađuju. Trošak greške može biti previsok;
  • tako da zavar ne ometa instalaciju, od nje se uklanja brit (samo spolja). Ako debljina zida ne prelazi 4 mm, onda šav ne treba da se podiže iznad metala za više od 0,5 mm, debljine više od 4 mm, dozvoljeno povećanje se povećava na 1,0 mm.

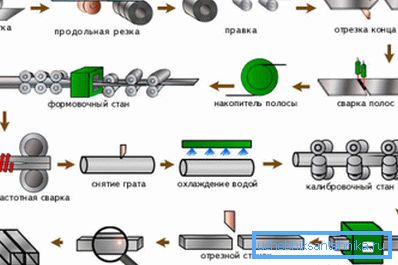

Profil proizvodnje cijevi

Takođe, u fazi prijema vrši se čisto vizuelni pregled površine metala. Neželjeno je da metal ima duboke serifove, debeli sloj skale ili rđe. Ovi fenomeni su dozvoljeni, ali ne trebaju uticati na debljinu prilikom čišćenja cjevovoda. Detaljnija uputstva o kontroli kvaliteta su u samom standardu.

Izbor materijala za profilnu cijev

Osnovni materijal za kvadratnu cijev je čelični lim, to je glavni zahtev GOST 30245-2003.

Što se tiče materijala, izbor je između različitih klasa čelika, koji se najčešće koriste:

  • građevinski čelici;
  • nisko legirani čelici;
  • ugljenik;
  • opšta namjena.

Glavni kriterijum za izbor materijala su uslovi rada cevi.

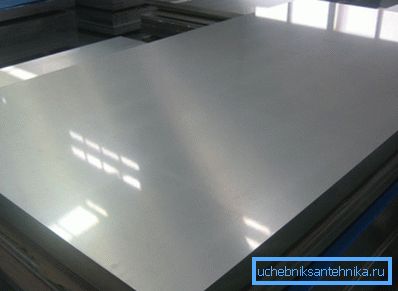

Profili cevi su napravljeni od čeličnog lima

Primjeri korištenja kvadratne cijevi

Zahvaljujući visokoj snazi, profilne cevi su postale dostojna konkurencija uobičajenim kanalima i I-gredama. Ovo olakšava mala težina takvog cjevovoda, s obzirom da je težina profila cevi 160x160x5 23,83 kg / pog. m

Najčešće se čelični čelik koristi kao okvir za lake konstrukcije, na primer, hangare, plastenike, olovke za stoku, itd. Male veličine mogu se uspešno koristiti za izgradnju elegantnih i izdržljivih nadstrešnica, nadstrešnica, ograda na letnjoj vikendici.

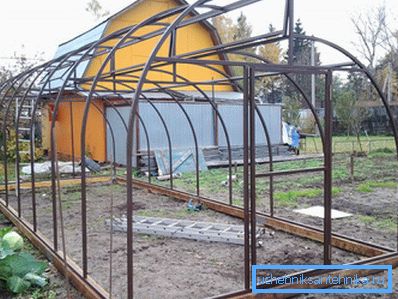

Na slici - kvadratni cevni okvir

Veće veličine se široko koriste u PGS. Na primer, kvadratna cev sa velikim presekom može da deluje kao trajna oplata. Kao rezultat toga, vreme se štedi na konstrukciji obične drvene oplate i povećava se jačina konstrukcije.

Sumirajući

Profilne cijevi - prilično popularan građevinski materijal. Zahvaljujući svojstvima visoke čvrstoće, mogu se efikasno koristiti ne samo u privatnoj gradnji, već iu pesku i šljunku (pogledati i članak Prub PE - karakteristike materijala i razne mogućnosti montiranja).

Informacije u članku će pomoći da se napravi opšti utisak o kvadratnim cevima i odredi izbor veličine.

Video u ovom članku pokazuje glavne faze proizvodnje kvadratnog cevovoda.
