Cev 09g2s: korištene sirovine, tehnologija proizvodnje,

Kakav čelik je 09g2s? Kakav je njegov sastav? Šta je i po kojim standardima je cev od čelika - recimo, cev 219-8 09g2s? Koja je tehnologija proizvodnje ovih proizvoda? Pokušajmo pronaći odgovore.

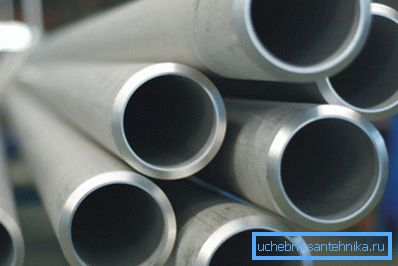

Naš junak blizu.

Čelik 09g2s

Ovo je naziv niskolegiranog konstrukcijskog čelika za zavarene čelične konstrukcije. Opseg radne temperature je od -70 do + 425S, što omogućava korišćenje materijala, između ostalog, iu najtežim klimatskim zonama, kao i za transport visokotemperaturnih gasova i tečnosti.

Ukupni hemijski sastav je sledeći:

Element periodične tablice Sadržaj%
C 0,12 ili manje
Si 0,5 - 0,8
Mn 1.3 - 1.8
Ni 0,3 i manje
S 0,04 i manje
P 0,035 i manje
Cr 0,3 i manje
N 0,008 i manje
Cu 0,3 i manje
As 0.08 i manje
Fe 96 - 97

Zanimljivo: u sistemu imenovanja usvojenom u Ruskoj Federaciji, naziv razreda čelika pokazuje količinu ugljenika u 0,09%, a ne maksimalno dozvoljeno 0,12. Preostali simboli označavaju mangan (do 2%) i silicijum (manje od 1%).

Šta još možete reći o ovom brendu:

  • To je jači od većine čelika., čija cena je na približno istom nivou (oko 25.000 rubalja po toni).
  • Visok viskozitet, povezan sa malom količinom ugljenika, opstanka čak iu teškim mrazima.
  • Ono što je naročito korisno - prilikom zavarivanja nema očvršćavanja ili pregrijavanja, utičući na plastičnu svojstva. (Pogledajte i članak Butt-Weld Pipe: Features.)

Cijevi

Koje cijevi od čelika 09g2s mogu se naći na prodaji? Pošto se bavimo izuzetno snažnim metalom, logično je pretpostaviti da će ovaj kvalitet biti na zahtev. I zapravo: čelik je primarno potreban u proizvodnji bešavnih cijevi.

Razlozi su sasvim jasni: uzdužni električni zavar će uvek biti slaba tačka cjevovoda. A gde je potreban poseban otpor hidrauličnom pritisku, pokušavaju da se otarase.

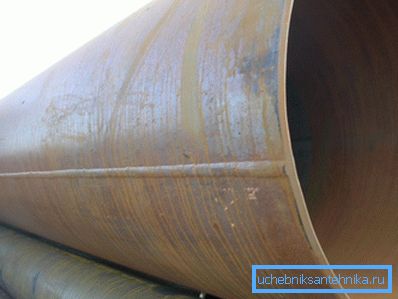

Uzdužni sloj - ranjivo mesto cevovoda visokog pritiska. To čini 9 od 10 nagiba.

Za šta se koriste bešavne cevi? Jasno je da su za instalaciju kućnog vodovoda vlastitim rukama njihova snaga nešto izvanredna: prioritetno područje primjene su cjevovodi visokog pritiska različitih namjena. Stoga, cev 168x14 St 09g2s sa debljinom zida od 14 milimetara je projektovan za radni pritisak preko 11 MPa (100 atmosfera).

Tehnologija proizvodnje

Savremena industrija proizvodi bezšivne čelične cevi na dva glavna načina - topla i hladna deformacija. Šta to znači praktično? Ukratko opisujemo glavne faze proizvodnje.

Vruća deformacija

  1. Čvrsta cilindrična gredica (šipka) postavlja se u peć, gde se zagreva do temperature pri kojoj se čelik postaje plastificiran.
  2. Na piercing mlinu, cev se pretvara u šuplji cilindar - rukav.
  3. Koverat obložen mastilacijom otpornim na toplotu ubacuje se u rukav, formirajući njen unutrašnji prečnik.
  4. Nakon ponovnog zagrevanja, rukav se uvlači na osovinu, a uzastopno smanjuje valove prečnika.
  5. Kalibrisana i ohlađena gredica nakon uklanjanja cevi se preseca na komade željene dužine, prolazi kontrolu kvaliteta i šalje se u skladište gotovih proizvoda.

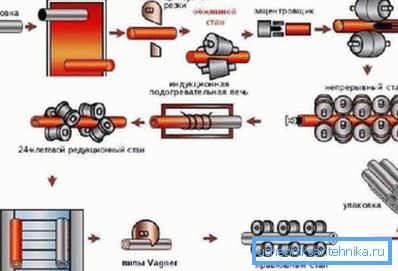

Šema proizvodnog ciklusa.

Hladna deformacija

Ključna razlika ove tehnologije je u tome što se, nakon piercing mlin, obloga hladi i podvrgava deformaciji s temperaturom koja je znatno ispod tačke rekristalizacije čelika.

Važno: nakon valjka, radni predmet se otpušta (grejanje praćeno sporom). Time se odstranjuju unutrašnji naponi akumulirani tokom procesa deformacije, što pozitivno utiče na duktilnost i konačnu snagu proizvoda.

Profiliranje

Cev sa profilisanim profilom - kvadratna ili okrugla - dobija se iz iste okrugle palice, opet, deformacijom u valjcima sa prethodnim zagrevanjem ili naknadnom toplotnom obradom.

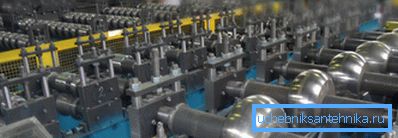

Profilni valjci.

Asortiman

Koje veličine cijevi mogu se naći na prodaji? Tabela nizova toplo valjanih cijevi sadržana je u GOST 8732-78, hladno deformisana - u GOST 9734-75. Za profile proizvoda postoje sopstveni standardi: kvadratni asortiman proizvoda može se naći u GOST 8639-82, pravougaone - u GOST 8645-68.

Vruće valjani

Prema GOST 8732-78 pruža sledeći raspon veličina:

  • Prečnik - od 20 do 530 mm.

Napomena: u koordinaciji sa kupcem mogu se napraviti proizvodi prečnika 550 mm.

  • Debljina zida - od 2,5 do 75 mm.

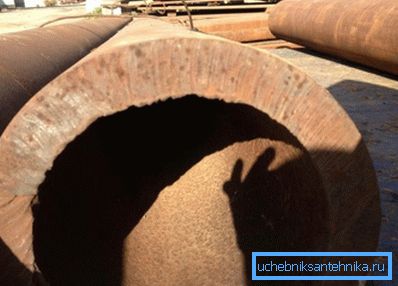

Fotografija vam omogućava da procenite debljinu zidova.

Pored liste veličina, standard sadrži upute za proizvođače na graničnim dozvolama:

Spoljni prečnik, mm Granica odstupanja
Normalna tačnost Povećana tačnost
50 ili manje 0.5 mm 0.5 mm
50 do 219 1% 0.8%
Više od 219 1,25% 1%

Hladno oblikovane

Prema GOST 8734-75, hladno valjane cevi imaju nešto drugačiji raspon veličina.

  • Minimalni spoljni prečnik je 5 mm, maksimum 250.
  • Debljina zida - od 0,3 do 24 mm.

Postojeće tolerancije:

  • Za spoljašnji prečnik do 10 mm dozvoljeno je odstupanje od 0,15 mm.
  • Za 10-30 - 0,30 mm.
  • Za 30-50 - 0,4 mm.
  • Sa prečnikom od preko 50 mm, odstupanje ne bi trebalo da prelazi 0,8% od nominalne.

Pravougaoni

Veličine variraju od 15x10 do 180x150; Osim toga, standard obezbeđuje specijalne veličine - do 230x100. Debljina zida - od 1 do 12 (za proizvode od specijalnih veličina - do 20) mm.

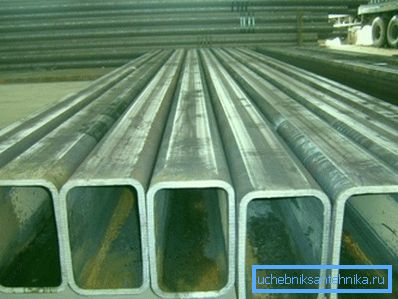

Pravokutna proftruba debelih zidova.

Square

Ovde je minimalna veličina 10 mm sa milimetarskim zidom. Maksimalno - 180 sa debljinom zida od 14 mm.

Zaključak

Nadamo se da smo uspjeli zadovoljiti čitalačku radoznalost u oblasti upoznavanja sa prilično egzotičnim vrstama cevnih proizvoda. Kao i uvek, video u ovom članku će ponuditi dodatne informacije. Successes!
