Čelične vode i gasne cevi - njihove karakteristike i

08-01-2018
Cijevi

Uprkos pokušajima da se metalne cevi zamene s plastičnim kolegama, vodovodna cev zvana VGP, i dalje ostaje iskorišćeni proizvod na tržištu građevinarstva. U nastavku ćemo pogledati svoje tehničke parametre s vezama sa postojećim standardima, kao i identifikovati snage i slabosti.

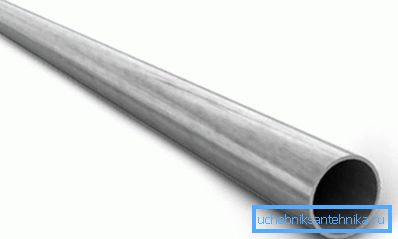

Crni čelični vodovod cevi 15x4

Postoje tri vrste - tankoslojni, srednji i debeli zidovi. Zahvaljujući tome, bez ikakvih problema je moguće izabrati opciju koja odgovara svakom projektu. Može biti galvaniziran ili neoklopljen. Presek je obično cilindričan, prisutnost zavara duž cele dužine takođe je karakteristična.

Savet: prilikom izbora ovih proizvoda treba uzeti u obzir da su zasnovani na ugljeničnom čeliku.

Pre nego što pripremite VGP, obavite posebnu obradu preparata (trake). Ovo je neophodno radi poboljšanja kvaliteta i trajnosti proizvoda. Glavni regulatorni dokument za sve proizvođače je GOST 3262 75 za niz čeličnih cijevi za vodu i gas.

Parametri i obim sistema

Naziv proizvoda odgovara - VGP se koristi u izgradnji vodovodnih sistema i prenosnih plinova. Takođe treba reći da takvi proizvodi imaju univerzalne mogućnosti i stoga njihov opseg primene nije ograničen na ovo (vidi i članak Zavarivanje polipropilenskih cevi: 8 osnovnih koraka).

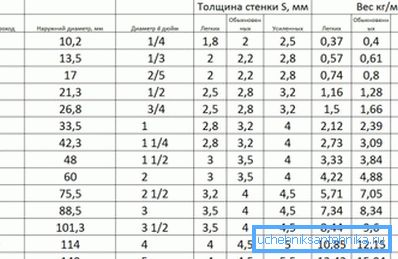

Težina čelika i cevi za gas u zavisnosti od parametara

U industriji se koriste proizvodi čija je dužina u rasponu od 4-12 m.

Osim toga, prilikom projektovanja, možete menjati parametre kao:

  • materijal;
  • prečnik;
  • prisustvo niti, njen korak.

Na osnovu jačine proizvoda, klasifikuju se na sledeći način:

  • pluća;
  • običan;
  • ojačan.

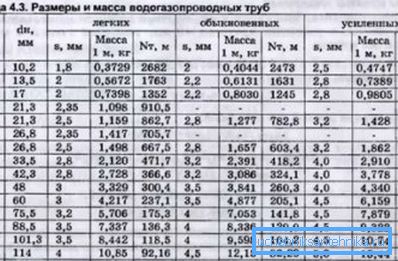

Veličine čelične vode i gasnih cevi prema GOST 3262 75 na osnovu njihove čvrstoće

U zavisnosti od uslova u kojima se proizvodi koriste, treba izabrati odgovarajuću snagu. Glavni kriterijum je debljina zidova. Na primjer, za:

Snabdevanje tople vode Koristite GOST 3265 75 za pocinčane modele debelih zidova.
Hladna voda Uputstvo omogućava upravljanje sa prosečnim pokazateljima.
Gas Dovoljno je da uzmete manje opcije. To je zbog činjenice da gas ne stvara negativan uticaj kada je u kontaktu sa unutrašnjom površinom proizvoda.

Postoje pocinčani ili ne galvanizovani VGP proizvodi. Proces cinkanja je da se tehničke karakteristike cevi povećaju deponovanjem sloja cinka na njihovu površinu.

Savjet: ako postoje rizici od metalne korozije na mjestima korištenja VGP, takvi proizvodi su jednostavno nezamenjivi.

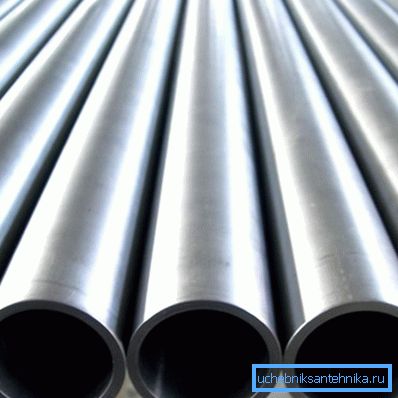

Ojačani AIV

Prilikom instalacije vodovodnih sistema vlastitim rukama ili angažovanim radom, moraju se koristiti pocinčani delovi od nerđajućeg čelika. Vredi napomenuti da će njihova upotreba povećati težinu strukture za oko 3%, ali to će značajno povećati svoj radni vijek. Prisustvo galvanizacije izbjeći će nastanak rđe i drugih negativnih procesa koji utječu na integritet proizvoda.

Sa konačnim izborom montažnog materijala nije vredno štednje. Niska cena odgovara niskom kvalitetu, što će značajno smanjiti trajnost strukture. Trebalo bi dati prednost takvim podacima, koji će odgovarati oblastima rada.

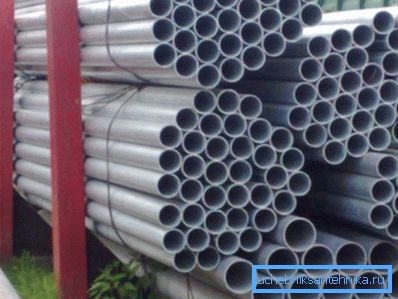

Galvanizacija pocinkovanih proizvoda za ugradnju u agresivnim sredinama

Regulatorni dokument

Svi građevinski materijali i proizvodi se proizvode prema određenim standardima.

Razmotrite tehničke karakteristike AIV-a:

  • čelični razredi - St1-2KP, St1- 1-2PS, St1-0,8PS;
  • dužina je u opsegu od 4-12 m;
  • prečnika čelične cevi za vodu i gasove - od 10 do 80 mm;
  • debljina zida - 2,5-4,5 mm.

Ako pročitate regulatorni dokument, na primer, GOST 3263 75 po AIV, tolerancije su odstupanja od debljine, međutim, sa očuvanošću mase proizvoda. Dozvoljena odstupanja mase ne mogu preći 8%.

Za seriju proizvoda, ova cifra je 7,5%, a za pojedinačni proizvod, ne više od 10%. Ovi parametri se odnose na odstupanja u masi cijevi.

Pored toga, postoje indikatori poput odstupanja od krivine, koja bi trebalo da bude do 2 mm po metru dužine proizvoda. Treba napomenuti da indikator uslovnog prolaska treba da bude do 2 mm za svakih 20 mm i ne prelazi parametar od 1,5 mm za sve segmente iznad 20 mm.

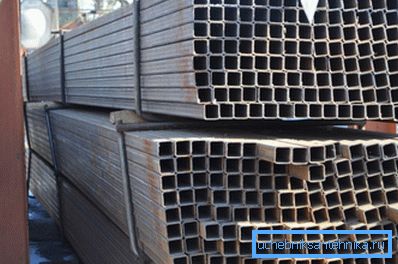

Profil čeličnih proizvoda

Pozitivni i negativni aspekti upotrebe AIV

Vodene i gasne konstrukcije su univerzalne, što im daje veliki broj prednosti u njihovoj upotrebi:

  • proizvodi su izrađeni od visokokvalitetnog čelika, što odgovara GOST 3262 91 na AIV-u;
  • povećanje kvaliteta cevi usled galvanizacije;
  • prisustvo armiranog zavarivanja;
  • širok spektar vrsta cevi (lagani, obični, ojačani);
  • nezavisna odluka o prisustvu navojnih veza;
  • korišćenje stroge kontrole hidrovorteksa osigurava usklađenost sa važećim standardima;

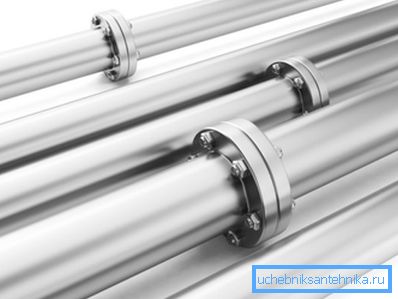

Prirubnički priključak
  • proizvodi visokog kvaliteta sa relativno niskim troškovima;
  • univerzalnost VGP;
  • širok spektar proizvoda iz različitih proizvođača i proizvodnih metoda (hladno valjani, toplo valjani, zavareni);
  • veliki izbor komponenata (spojnice cijevi, fitinge, podloške);
  • velika čvrstoća sa proizvodima male težine.

VGP nemaju ozbiljne nedostatke, var se smatra relativno slabim tačkom. Upotreba rendgenskih zraka u kontroli proizvoda će izbjeći sve moguće probleme tokom braka. Vek trajanja takvog sistema direktno zavisi od mjesta upotrebe i od uticaja negativnih faktora (korozije).

Tabela odgovara GOST-u za električne zavarene proizvode 10704-91

Electrowelded

To uključuje sledeće vrste cijevi proizvedene prema GOST 10704 91:

  • okrugla sa pravim šavovima O10-530 mm, O478-1420 mm, dužina - 2-12 m;
  • (u obliku ovalnog, pravougaonika ili kvadrata) i cevi sa savijenim zavarenim čeličnim profilom (kvadratni i pravougaoni dijelovi).

Proizvodnja druge uključuje opseg od OO 10-100 mm, a debljina zida je u opsegu od 1-5 mm. Cijevi se mogu meriti ili ne meri veličina, koja varira od 1,5 do 9 m.

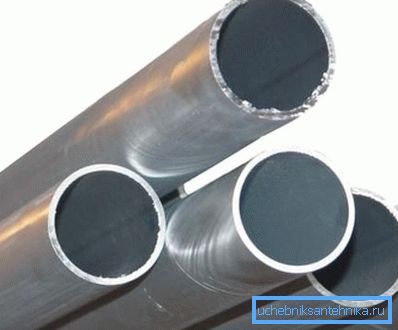

Na fotografiji - elektro zavarene cijevi

Zatvorene zavarene čelične cijevi se izrađuju s veličinama od 80 do 300 mm. Njihova dužina može se meriti ili mjeriti, kao i sa višestrukim dimenzijama od 6-12 m.

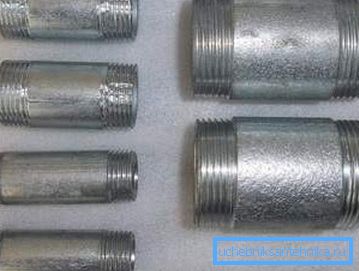

Priključni priključci

Zaključak

Upotreba cijevi u sistemima za gas i vodu koja su u skladu sa GOST-om omogućava stvaranje potpunijih komunikacija u privatnoj i industrijskoj gradnji. Zbog svoje snage, ne možete se brinuti o njihovoj sposobnosti da izdržite pritisak i delovanje agresivnog okruženja. Industrija ih proizvodi ne samo sa okrugli deo, već i kvadratnom (pravougaonom).

Video u ovom članku će vam pomoći pronaći dodatne materijale o ovoj temi.
