Čelične pravougaone cijevi - tehničke informacije i

Pri spomenutanju cevovoda, u prvi plan dolazi proizvod kružnog poprečnog preseka, koji se koristi prilikom postavljanja vodovoda, kanalizacije i grejanja. Ali potražnja i cevi, čiji oblik se razlikuje od kruga, naročito pravougaonog. Da biste izabrali pravu cev, korisno je upoznati sa regulatornim zahtjevima i pravilima za označavanje.

Čelična pravougaona cev

Opšte informacije

Kvadratni i pravougaoni delovi se nikada ne koriste za vodovodne instalacije ili grejne sisteme. Prednosti kvadratnog cevovoda postaju očigledne prilikom instalacije, na primer, okvira bilo koje strukture.

Kada radite sav rad s vlastitim rukama, možete istovremeno primetiti nekoliko prednosti:

  • mala težina;
  • visoka čvrstoća;
  • Odlična otpornost na torziju;
  • brzina instalacije;
  • elegantan izgled.
Na fotografiji - ograda jezgra plodova

Pored toga, ravna površina je takođe praktična. To se lako može pričvrstiti na površinu zida, a prilikom instalacije, na primer, ograda, na vrhu profilne cijevi je mnogo teže instalirati.

Regulatorni okvir

Proizvodnja profilnog cevovoda vrši se prolaskom cevi kroz niz valjaka, koji mu daju željeni oblik. U ovom slučaju, usklađenost finalnog proizvoda s veličinama navedenim u asortimanu je strogo kontrolisana.

Jedna od faza proizvodnje

Što se tiče regulatornih dokumenata, možete izabrati čitavu "grupu" standarda koji sadrže sveobuhvatne informacije o standardnim veličinama plinovoda profila:

  • GOST 8645-68, GOST 8645-86 i GOST 8645-82 - ovi dokumenti ukazuju na zahteve i veličine čeličnih pravougaonih cevi;
Na dijagramu su prikazani glavni parametri pravougaonog cjevovoda
  • GOST 8639-68 i GOST 8639-82 na nizu čeličnih pravougaonih cijevi sadrže osnovne informacije o kvadratnim dijelovima;
Šematski naziv veličine kvadratnog odseka
  • GOST 30245-03 - u njemu možete pronaći podatke o cevovodu, kvadratnom i sekcijom u obliku pravougaonika. Pored toga, sadrži i zahteve za čvrstoću zavarivanja.

Čelične pravougaone cijevi

U ovom slučaju, prvo treba obratiti pažnju na širinu i visinu proizvoda, kao i na debljinu zida. Osim toga, morate shvatiti da su uglovi zaokruženi, tako da se radius krivine takođe kontroliše.

Obratite pažnju! Zaokruživanje na uglovima cjevovoda - neophodna mjera. Ako se uglovi nisu zaokružili, onda bi tokom torsionih deformacija na ovim mestima posmatrano naponske koncentracije, što ugrožava stabilnost konstrukcije.

GOST 8645-82 na pravougaonu čeličnu cijev proširuje se na elektrotehnički, kao i vruće i hladno valjane cijevi. Prema asortimanu veličina može biti u rasponu od 15x10 mm do 180x150 mm.

A ako se mogu koristiti minimalne dimenzije, osim ograde, visina cjevovoda više od 10 cm omogućava vam da ga već koristite kao elemente nosne konstrukcije.

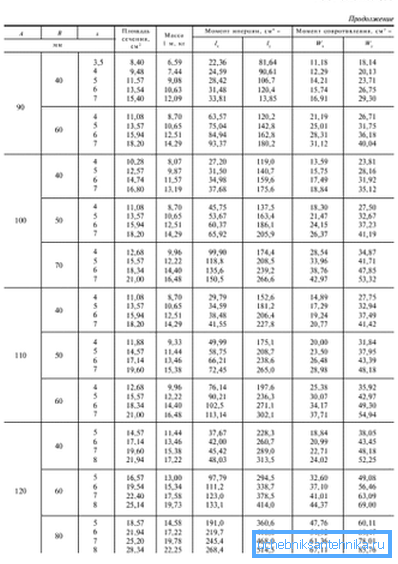

Fragment raspona na pravougaonu cevovoda

Pravougaone čelične cevi prema GOST 8645-86 moraju ispunjavati iste zahteve kao što je navedeno u standardu od 82 godine. Razlike su više kozmetičke i odnose se na zahteve za usklađenost sa određenim geometrijskim dimenzijama.

Prema ovom standardu, mogu se proizvesti specijalne dimenzije, u dogovoru sa kupcem, njegov prečnik može biti od 28x25 mm do 196x170 mm. Što se tiče poluprečnika zakrivljenosti, opšte pravilo je da radijus ne sme prelaziti dvostruko debljinu metala.

Obratite pažnju! U nekim slučajevima, radijus se može povećati da trostruku debljinu metala. Ali potrebno je prethodno odobrenje kod kupca.

GOST 8645-68 za čelične cevi pravougaone cevi sadrži iste informacije, samo su različite veličine. Prema ovom dokumentu, standardne dimenzije ostaju iste, a što se tiče posebnih veličina, oni su u rasponu od 28x25 do 230x100 mm.

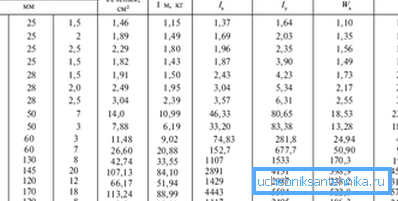

Specijalne veličine

Obilježavanje cevovoda sadrži sveobuhvatne informacije ne samo o dimenzijama sekcije, već io materijalu iz kojeg je napravljen.

Označavanje je malo različito u zavisnosti od dužine, moguće su takve opcije:

  • 90x40x4 GOST 8645-68 / V10 GOST13663-86;
  • 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
  • 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

Uputstvo za dekodiranje je ista u svakom slučaju - od leva na desno su naznačene: geometrijske dimenzije sekcije i GOST, prema kome je proizvedena cev, takođe označava dužinu cjevovoda ili mnoštvo dužine u imenitelju - tip čelika i standard na koji odgovara.

Primer pokazuje sledeće veličine:

  • u prvom slučaju čelična pravougaona cev po GOST 8645-68 ima presek dimenzija 90x40 mm i debljinu zida od 4,0 mm, neizmjerna dužina, čelik B10;
  • Svejedno, ali dužina je 6.0 m;
  • geometrijske dimenzije ostaju iste, ali dužina je višestruka od 1,25 m.

Obratite pažnju! Trenutak otpornosti i ostale statičke karakteristike izračunavaju se na osnovu debljine zida od 1,5 mm. S obzirom da debljina metala može dostići 15-18 mm, ako se planiraju ozbiljna opterećenja, bolje je preračunati ove karakteristike na osnovu stvarnih dimenzija zida.

Kvadratni cjevovod

GOST 8639-68 za različite čelične pravougaone cijevi je tačnije da se naziva standard za kvadratnu cijev, jer su visina i širina odseka jednaki. Veličine, naravno, razlikuju se od pravougaonika, minimalna veličina je 10x10 mm, a maksimalna veličina je 180x180 mm. Pored toga, moguće je izraditi specijalne veličine - od 32x32 do 65x65 mm.

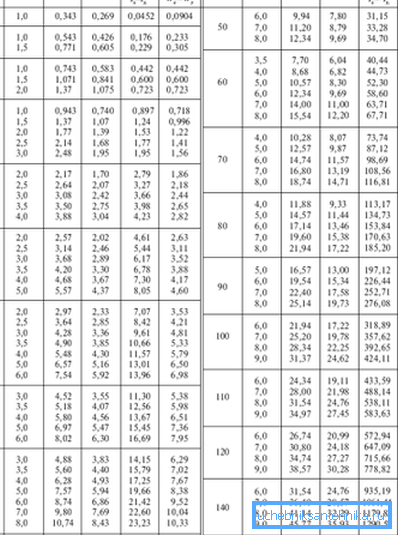

Opseg kvadratnog odseka

Obratite pažnju! U asortimanu su neke veličine zakačene, što znači da se ova veličina smatra preporučenom za većinu zadataka. Vrijednost novca i maksimalna efikasnost.

Takođe, kao u slučaju pravougaonog odseka, veličina uglovnog radijusa je normalizovana. U principu, radijus ne bi trebalo da bude manji od dvostruke debljine metala. I samo za veličinu 60x60x4 mm izuzetak se može napraviti i radijus može biti povećan do trostruke debljine zida (ali to zahteva saglasnost kupca).

Pored toga, oba standarda sadrže prilično stroge zahteve za geometriju samog proizvoda, a ne samo dimenzije sekcije, već i ukrivljenost i odstupanje uglova od 90 strogo kontrolišu? i tako dalje

Na primer, čelična cijev od pravougaonog elektrode prema GOST 8369-68 mora da ispunjava sledeće zahteve:

  • odstupanje debljine zida od norme zavisi od metoda proizvodnje, tako da se kod besprekorno valjanih proizvoda debljina metala ne bi trebala razlikovati od podataka o opsegu za više od + 12,5% ili -15%, električni zavareni cjevovod - ± 10%, a za hladno izvlačenje - 12,5 %;
  • posebno usklađenost sa obliku utiče na rad pod opterećenjem, tako da odstupanje ugla između zidova ne bi trebalo da pređe ± 1,5 °;
  • maksimalna krivina ne sme biti veća od 1 mm po dužini od 1 m, ovaj parametar se lako može proveriti svojim rukama;

Osim toga, ograničenja se postavljaju na parametre kao što je kravata (implicira se od konkavnosti strana), dužina gotovog proizvoda itd.

Sadašnji regulatorni zahtevi

Ako su u prošlosti glavne karakteristike kvadratnih i pravougaonih cevovoda bile normalizovane različitim dokumentima, onda je GOST 2003 kombinovao veličinu ove dve vrste sekcija. Ovo donekle olakšava rad sa dokumentom.

GOST 30245-03 za čelične cevi pravougaone cevi sastoji se od 2 tabele, 1. prikazuje standardne veličine kvadratnih cijevi, a 2. za pravougaone cijevi.

U poređenju sa gorenavedenim dokumentima, veličine variraju malo:

  • za kvadratni dio, minimalne dimenzije su 40x40 mm, a maksimalne dimenzije su 300x300 mm;
  • u slučaju pravougaonika, dimenzije su u rasponu od 50x25 do 400x200 mm.
Norma 2003 sadrži informacije o oba oblika cevovoda

Što se tiče dužine, onda prema GOST 30245-2003 može biti jednako 6.0, a maksimalno je postavljeno na 13.0 m (ali samo uz saglasnost kupca). Za masovnu proizvodnju koristi se veličina od 6.0 - 12.0 m.

Razlika u odnosu na standarde iz prethodnih godina je takođe vidljiva u zahtevima za geometriju. Takođe se pažnja poklanja jačini zavarivanja, pravilima obeležavanja, skladištenja itd.

Kriteriji za izbor

Važno je da budete u mogućnosti da radite sa mešavinom proizvoda. To jest, znajući za svrhu strukture i imajući pri ruci stol sa standardnim veličinama (kao i statičke karakteristike sekcije), potrebno je da izaberete opciju koju želite. A ako je prilikom postavljanja vodosnabdijevanja ili protoka otpadnih voda bio od presudnog značaja, u slučaju profilnog cevovoda, treba obratiti pažnju na strukturnu snagu, a cijena se takođe uzima u obzir.

Prekoračenje dozvoljenog opterećenja može uništiti strukturu

Glavni zahtev je da je dozvoljena samo elastična deformacija (tj. Nakon nanošenja opterećenja, struktura će se vratiti u prvobitno stanje, a uz njegovu dugotrajnu primjenu, deformacija se ne povećava). Ako se računanje vrši nezavisno, onda se mora uzeti u obzir priroda deformacije (savijanje, aksijalna kompresija, torzija), a GOST cijevi će biti potrebne da bi se utvrdile statičke karakteristike sekcije.

Izbor cevovoda, u zavisnosti od krivine na centralnom opterećenju (velika strana u vertikalnom položaju)

Malo je verovatno da će neko želeti samostalno da izračuna dizajn, a ne svi će moći. U ovoj situaciji, možete koristiti tablice, koje ukazuju na približne veličine za određeni tip opterećenja.

U zaključku

Da ne biste pogrešili prilikom izbora pravougaonog cijevi, potrebno je razumjeti regulatornu dokumentaciju i bar grubo zamisliti uslove rada objekta. Postoji puno standarda za profilne cijevi, informacije sadržane u ovom članku će vam omogućiti da ih navigirate.

Video u ovom članku pokazuje upotrebu oblikovanog cijevi kao okvir za buduću strukturu.
