Čelične kvadratne cevi - suptilnosti tehnologije

Ovaj profil se smatra isključivo strukturalnim, drugim rečima, originalno je dizajniran za upotrebu u različitim tehnološkim dizajnom. Okviri ovog profila su stabilniji i snažniji, u poređenju sa strukturama napravljene od okrugle ili čak pravougaone cevi. Ovaj profil se najčešće koristi u građevinskim tehnologijama.

Ovaj članak daje kratak pregled najčešćih tehnologija za proizvodnju osnovnih proizvoda iz različitih vrsta čelika. Takođe će ukazati na to šta specifično GOST standardi za čelične cijevi reguliraju njihovo oslobađanje.

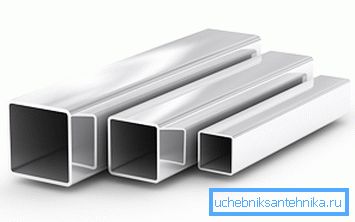

Fotografije profila od čelika.

Zajedničke tehnologije

Ukupan obim proizvedenih proizvoda može se podijeliti na dvije velike grupe:

  • Seamless;
  • Zavareni.

Što se tiče prve grupe, besprekorni dizajni rađeni su zahvaljujući tehnologijama kotrljanja, koji su, pak, podijeljeni na toplo i hladno valjanje. Grupa uzdužnih konstrukcija se pravi spajanjem metalnog profila pomoću tehnologije zavarivanja.

Tehnologija vrućeg valjanja

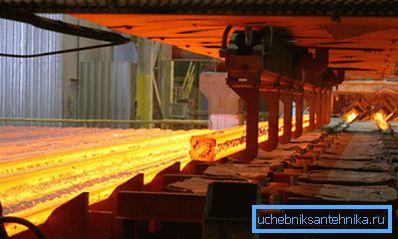

Vruće formiranje.
  • Vruće valjkaste mlaznice koriste čvrsto lijevano ili žigosano, komprimovanu čeličnu gajbu, zagrejanu do temperature od najmanje 1200 ° C. Višestrukim kalupom, grubi rukav donosi određenu veličinu. Posle toga, ide do srednjih valjaka, gde se kvadrat oblikuje u radni predmet.
  • Zatim dolazi tzv.. Uz pomoć ovog tehnološkog procesa, dobijen je od čvrstog i pregrađenog radnog predmeta nešto slično željenom delu. U monolitnom zatvaraču prolazi kroz otvor i izvlači se.
  • Nakon toga, zagrejana gruba gredica sa skoro rupom se prebacuje na završnu liniju valjane vruće valjke. Ovde, u zavisnosti od kalibracije mlina, proizvod je već doveden u željeni dio. Nakon što su zidovi valjani do planirane debljine i oblik je gotovo spreman, on se šalje na liniju pod nazivom frižider.
Ploča za toplo valjanje.
  • Činjenica je da metal radi zadržavanja njegove elastičnosti, mora se postepeno ohladiti pod prirodnim uslovima.. U suprotnom, sa oštrim hlađenjem, metal može biti očvršćen, rezultat će biti jak, ali krhak dizajn.
  • Ali to nije sve, pre nego što se kupac oslobodi, cevi se obrađuju na specijalnim kalibracionim mašinama i bezuspešno prolaze tehnički odjel za kontrolu, gde se provjerava usklađenost sa GOST standardima za čelične cijevi. Štaviše, svaki proizvod je lično, s vlastitim rukama, inspektore kontrole kvaliteta i znakove za njegov kvalitet.
Šema poprečnog dizajna.

Hladno valjana tehnologija

Sama hladno valjana tehnologija i mlinovi u kojima se proizvodi ovaj proizvod značajno se razlikuju od vrućeg formiranja.

U nekim izvorima, takvi proizvodi se mogu nazvati besprekornim.

  • Na početku, gruba gredica nije napravljena korišćenjem cevčice, već uznemirujući ili izvlačenje blinda iz celog čelika.
  • Posle toga, na grubim valjcima, cevna cev se uvlači u srednji položaj, na kojem se postiže planirana debljina zida. U ovom trenutku je i dalje okrugao, jer je u ovom obliku mnogo lakše procesirati, a tačnost obrade se povećava mnogo puta.
  • Zatim, proizvod ulazi u posebnu štampu, opremljen odgovarajućim cevima. Na njemu, dizajn daje željeni oblik i šalje se na liniju kalibracije.

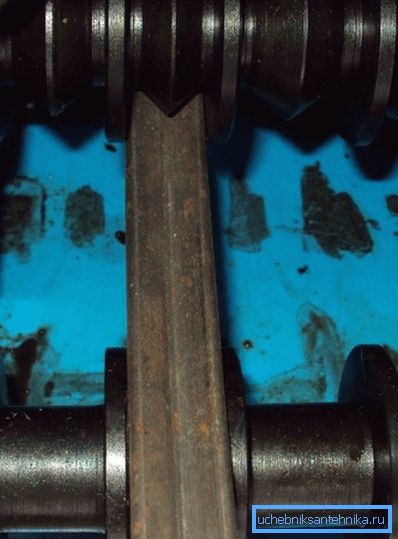

Hladno valjanje.
  • Na završnoj kalibracionoj liniji eliminišu se manji nedostaci, a debljina zida dovodi se u savršeno stanje.
  • Proizvod je gotovo spreman, ali zbog ponovnog stiskanja i oblikovanja metala njegove osobine se značajno menjaju, gubi elastičnost, postaje trajnije i krto, kao rezultat deformacije kristalne rešetke.
  • Da biste se vratili metalu, potrebne specifikacije koriste tehnologiju "odmora". Da bi se to uradilo, metal se zagreva na temperaturi od oko 700 ° C i ostavi da se hladi polako.
  • Cevi nekih vrsta čelika, tretirane na ovaj način, nakon hlađenja, mogu blago izgubiti svoju geometriju i jednostavno ih voditi. Da bi ispravili ovaj nesrećni nesporazum, roba se šalje za uređivanje, a to se vrši pomoću specijalnih ispravnih mašina, a potom i Odeljenju za kvalitet.
List za proizvode za livenje.

Važno: uprkos spoljnoj sličnosti, hladne i toplo valjane konstrukcije se razlikuju ne samo u tehničkim karakteristikama. Konkretno, debljina zida i, shodno tome, težina čelične kvadratne cevi proizvedene od hladno valjane mlinice bit će znatno manja. Vruće valjani cevasti proizvodi imaju deblje zidove i veću težinu.

Zavarene podužne konstrukcije

Tehnološka uputstva za proizvodnju longitudinalnih struktura nisu tako komplikovana i manje energetski intenzivna.

Shodno tome, cena koštanja i konačna cijena će biti mnogo niža.

  • Na početku, dimenzionalna gajba se preseca sa čeličnog lima kako bi se proizvod postigao. Profesionalci to zovu strip. Dimenzije trake moraju tačno da se podudaraju sa područjem pomeranja buduće cevi.
  • Kada je traka spremna, ona se šalje na posebnu mašinu na kojoj se oblik budućeg proizvoda daje metalu. To je hidraulički sistem valjaka i valjaka, na izlazu sa kojim se dobija srednjeg blata kvadratnog oblika, ali sa još uvijek otvorenim šavom.
Linija za uzdužno zavarivanje.
  • Zatim, grubo oblikovana greda ulazi u liniju zavarivanja. Najčešće je elektrolučno zavarivanje. Zavarena je dimenzionalnim strukturama sa debljinom zida više od 2 mm. Na primjer, kvadratna cijev 100x100x4 čelika, koja je tako zahtijevana u građevinarstvu, zavarena je metodom električnog luka i regulisana prema GOST 8639 82.
  • Konstrukcije sa tankim zidovima zavarene su specijalnom tehnologijom u indukcionim pećima, što omogućava dobijanje visokokvalitetnog hermetičkog spoja.
  • Na kraju proizvodne linije, proizvod tradicionalno testiraju OTK kontroleri, gde pored tradicionalnih parametara, kvalitet zavara se prati i na specijalnoj opremi.

Opseg i tehnološki standardi konstrukcija

Nemoguće je reći o svim kalibracijama kvadratnih cevi koje postoje u ovom trenutku u malom artiklu, zbog čega postoje odgovarajući GOST standardi za čelične cijevi. Da bismo vam olakšali razumevanje divljina državnih standardnih oznaka, mi smo ih spojili u sto, gde smo naznačili koji standardi za koji su proizvodi razvijeni.

Različita kalibracija.
GOST 8639 82 za čelične kvadratne cevi reguliše: Proizvodnja čeličnih proizvoda, topla i hladna deformacija. Takođe je elektroliziran toplom i hladnom deformacijom. Proizvodi zavareni u pećima.
GOST 30245 03 za čelične kvadratne cevi reguliše: I kvadratni i pravougaoni zavareni profili napravljeni savijanjem. Predviđeni za potrebe izgradnje.
GOST 8645 68 za čelične kvadratne cevi reguliše: Vruće valjane proizvode od bespilotnog čelika, kao i hladno vučene kvadratne cijevi. Godine 1982. izdata je ažurirana verzija GOST 8645 82 koja reguliše proizvodnju proizvoda od obojenih i legiranih metala.
GOST 2591 88 za čelične kvadratne cevi reguliše: Izuzetno kvadratni, toplo valjani proizvodi s velikom perom od 6 - 200 mm.
GOST 30245 94 za čelične kvadratne cevi reguliše: Zupčane konstrukcije zatvorenog tipa, zavarene uzdužnim šavom i zglobljene na mlinu u rolnama.
GOST 8639 68 za čelične kvadratne cevi reguliše: Dokument je ukinut 1982. godine usled odobravanja izmenjene verzije GOST 8639 82.

Važno: GOST 12336 66 za čelične kvadratne cevi je otkazano 1981, nakon čega je korišćen TU 14-2-361-79. To su, s druge strane, zamijenjene 1989. godine od strane TU 14-2-849-89, i danas su na snazi.

Takođe bih želeo primetiti da je kvadratna cijev od nerđajućeg čelika, kao i svi profilisani proizvodi od legiranih i obojenih metala regulisani prema GOST 8645 82.

Namještaj od profila od metala.

Video u ovom članku pokazuje strukture čelika profilisane.

Zaključak

Čelične profilisane cevi se koriste svuda, mogu se naći na dečijim igralištima, većina laganih bimetalnih ograda je napravljena od njih, i konačno, nijedna moderna konstrukcija ne može da radi bez struktura čelika u različitim sekcijama.

Izgradnja od nehrđajućeg čelika.
