Čelične električne zavarene uzdužne cevi vrste i

Čelične uzdužne električne zavarene cijevi su jedan od najčešćih materijala pri postavljanju gasovoda, vodovodnih cijevi, sistema grijanja i drugih cjevovoda. Zatim bliže pogledamo karakteristike ovih cijevi, njihove vrste i oblasti primjene.

Uzdužni čelični cijevi

Vrste čeličnih cijevi

Pre svega, čelične cevi mogu biti od nekoliko vrsta:

  • Električno zavareni - imaju zavar. Ovaj način proizvodnje je najjednostavniji i najjeftiniji.
  • Bešavne - ovaj tip uključuje toplo valjane i hladno valjane proizvode od čvrstih metala.. Ova tehnologija je složenija i skupa, međutim, omogućava dobijanje proizvoda sa visokom preciznošću oblika i mehaničke snage.

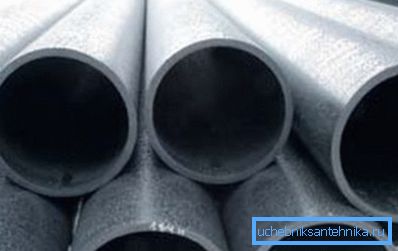

Bešavne cijevi

Električni proizvodi su podeljeni u dva tipa:

  • Spiralni šav - šav nema izgled spirale. Ovim metodom možete postići dobru zateznu čvrstoću.
  • Elektrohemijski ravni sloj - gredica ima uzdužni šav. Ovi proizvodi su svestrani i češći. Sa njihovom upotrebom, većina vodovoda je završena.

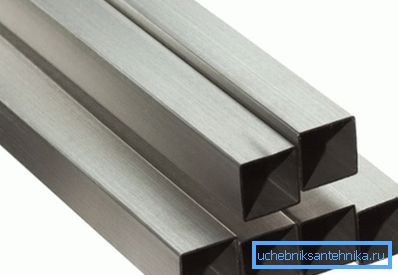

Kvadratne cevi

Posebne karakteristike

GOST 10705 91 za čelične elektrougledne uzdužne cevi omogućava njihovu proizvodnju prečnika od 450 do 1420 mm.

Osim toga, postoje četiri oblika njihovog preseka:

  • Square;
  • Pravougaone;
  • okrugli;
  • Ovalno.

Po pravilu, početni materijal za ove proizvode je traka - to je limena ili čelična traka, koja se na specijalnim mašinama savija u cev.

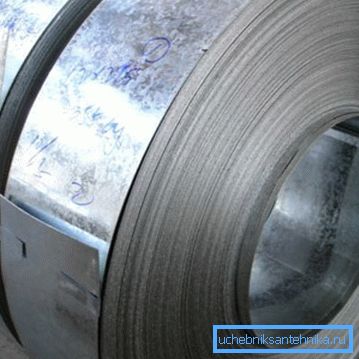

Trake

Prema GOST-u, ovaj proizvod je napravljen od ugljenika i niskog legiranog čelika sledećih tipova:

  • Mirno;
  • Polu-smiren;
  • Kuvanje.

Prilikom izbora, treba imati na umu da su karakteristike raspona ovih proizvoda prilično heterogene. Zbog toga, GOST 10706 76 za čelične električne zavarene uzdužne zavarene cijevi razdvaja ih u četiri grupe:

Grupa A Uključuje proizvode koji se obično koriste pod visokim mehaničkim opterećenjem, na primjer, tokom izgradnje.
Grupa B Oni su otporni na hemijski napad, stoga se koriste u izgradnji cjevovoda za transport različitih hemijskih supstanci.
Grupa B Posedite kvalitetne proizvode obe gore navedene grupe.
Grupa G Proizvodi su veoma otporni na spoljni i unutrašnji pritisak.

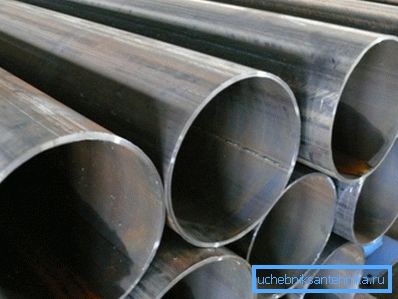

Uzdužne cevi prečnika 1420 mm

Karakteristike

Prema GOST 10704 91 za uzdužne električne zavarene cijevi, mogu imati sljedeće parametre:

Debljina zida Od 1 mm do 10 mm. Debljina zida se bira u zavisnosti od prečnika.
Prečnik Kao što je već pomenuto, ovaj parametar se kreće od 10 do 1420 mm.
Dužina Neizmirena dužina prečnika manje od 30 mm može biti najmanje 2 metra, sa prečnikom od 30 - 70 mm, ovaj parametar je najmanje 3 metra. Prečnik od 70 - 152 m - dužina je dozvoljena od 4 metra, a više od 152 mm - od 5 metara i više. Dimenzionalna dužina zavisi i od prečnika proizvoda. Sa presekom do 70 mm, to je 5-9 m, a do 219 mm - varira unutar 6-9 m. Prema GOST 10705 80 za uzdužne cevi prečnika do 530 mm, za proizvode sa poprečnim presekom 426 mm, raspon dužine je unutar 10-12 m. Cevi većeg prečnika su samo ne-dimenzionalne.

Ove uzdužne cevi dolaze u dve klase tačnosti:

  • Sa isecavanjem krajeva - sa ovim uklanjaju se bore.
  • Nema obrezivanja - nijedna brava neće biti uklonjena.

Prema GOST 10706 91 za ovaj proizvod, maksimalno odstupanje njegove dužine zavisi od klase tačnosti. Za prvu klasu, ova vrednost je +15 mm, a za drugu - +100 mm.

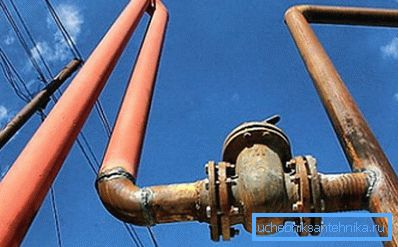

Cevovod od uzdužnih čeličnih cijevi

Merit

Među prednostima električno zavarenih cevi su sledeće tačke:

  • Obimna mješavina proizvoda zahvaljujući proizvodnoj tehnologiji.
  • Maksimalni prečnik može biti 1,4 metra (debljina zida u ovom slučaju je 32 mm), dok analogi valjanja mogu imati prečnik ne više od 550 mm.
  • Težina čelične elektro-zavarene uzdužne cijevi je relativno mala u poređenju s analogom kotrljanja, što pojednostavljuje transport i ugradnju.
  • Dobra čvrstoća, koja omogućava cevovodu da izdrži mehaničko naprezanje i visoki unutrašnji pritisak u sistemu.
  • Veća zapremina sa istim prečnikom, u poređenju sa analogima kotrljanja. Ovo omogućava pumpanje više gasa u cjevovode.
  • Niska cena, u poređenju sa drugim vrstama čeličnih cijevi.

Savjet! Montaža cevovoda vrši se pomoću mašine za zavarivanje. Ako imate sposobnost da radite sa ovim alatom, možete sami da radite.

Nedostaci

Nedostaci proizvoda uključuju:

  • Prilično visok koeficijent hrapavosti zbog prisustva zavara.
  • Niža čvrstoća u poređenju s analognim valjcima, što je takođe posledica prisustva zavara.

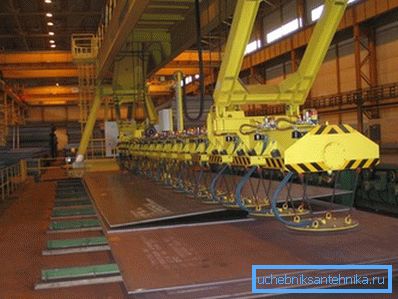

Na fotografiji - oprema za proizvodnju cevi

Funkcije proizvodnje

Kao što je već pomenuto, materijal za proizvodnju proizvoda ovog tipa je traka koja se isporučuje u obliku rolni.

Tehnologija proizvodnje je sledeća:

  • Prije svega, materijal je pripremljen - odmotan i sječen na trake.
  • Tada su trake spojene u traku. Treba napomenuti da je ovaj proces kontinuiran, pa se ova traka naziva i beskrajnim.
  • Nakon toga, na glodalicama, sa trake se formira blanko sa otvorenim šavom i kružnim poprečnim presekom.
  • Zatim, šav se zavaruje električnim zavarivanjem. Trenutno postoje četiri metode zavarivanja, od kojih svaka ima svoje prednosti i mane. Prilikom izbora metode, prioritet je pouzdanost i izdržljivost, jer ovi indikatori određuju klasu proizvoda.

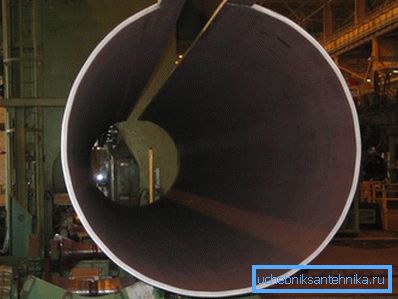

Blanko za zavarivanje
  • Gotovi proizvod je kalibriran, što omogućava dobijanje tačnog prečnika i debljine zidova.
  • Zavar se prati korišćenjem vorteks bodova ili ultrazvuka. Ova faza je veoma važna, jer izdržljivost proizvoda zavisi od zavarivanja.
  • Završna faza je sječenje gotovih proizvoda u segmente željene dužine, koje se naknadno isporučuju u skladište.

Obratite pažnju! Na samom kraju proizvodnog procesa proizvodi su označeni. Brend proizvoda upoznaje sa svojim geometrijskim parametrima, tipom građevinskog materijala koji je korišćen i klasom tačnosti proizvodnog procesa.

GOST 10704 76 za ovu vrstu cevi kontroliše njihove mehaničke osobine. U isto vrijeme, hemijska kontrola proizvoda se ne vrši.

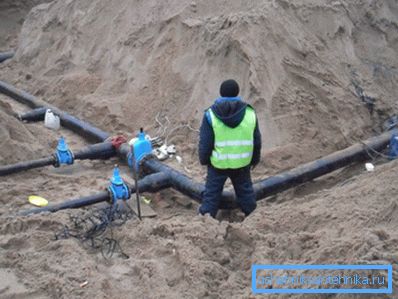

Vodovod iz čeličnih cijevi

Obim

Obim ovih proizvoda je prilično širok.

Najčešće se koristi u sledećim oblastima:

  • Snabdevanje vodom - može se koristiti za dovod tople i hladne vode, jer metal nije podložan ekstremnim temperaturama i pritisku. (Pogledajte i članak Distribucija vodovodnih cevi: karakteristike.)
  • Sistemi grijanja - proizvodi se široko koriste u izgradnji urbanih i lokalnih grejnih mreža. Štaviše, u slučajevima kada temperatura rashladnog sredstva prelazi 95 stepeni Celzijusa, dozvoljeno je koristiti samo čelične materijale. Osim toga, krutost krunice i dobra otpornost na uzdužna opterećenja čine ovu cev skoro idealno za vertikalno ožičenje.
  • Gasovod i naftovod - popularnost proizvoda u ovoj industriji je zbog njegove otpornosti na hemijsko agresivno okruženje i njegove sposobnosti da izdrže visok pritisak (do 16 MPa).
  • Proizvodi koji pripadaju prvom klasu tačnosti koriste se u inženjeringu i konstrukciji. Istina, u građevinarstvu često koriste ne okrugle, već kvadratne cijevi, jer imaju bolju čvrstoću i čvrstoću.

Obratite pažnju! Uputstvo za ugradnju čeličnih cjevovoda podrazumijeva pripremu ivica na spojevima pri zavarivanju cijevi, što omogućava osiguranje savršenog spoja dijelova na zavarenom spoju. Ako je debljina zida veća od 3 mm, ugao kosina ne sme biti veći od 45 stepeni.

Ovde su, možda, glavne tačke koje se mogu reći o ovoj vrsti cijevi.

Zaključak

Električna zavarena uzdužna cev je univerzalni proizvod koji se koristi u različitim dizajnom. Veliki obim njihove primene povezan je sa dobrim performansama i relativno niskim troškovima, u poređenju sa sličnim proizvodima.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
