Čelična profilirana cev: aplikacija, standardi, mjerač

Za šta se koriste cevi? Koji su standardi i GOST za čelične profilirane cijevi trenutno na snazi? Sa kojim se veličinama proizvode ti proizvodi? Hajde da potražimo odgovore.

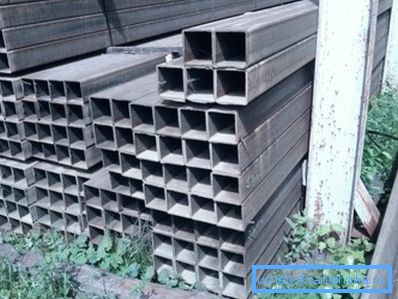

Dozvolite mi da pošaljem: proftruba.

Aplikacija

Primjene okruglih i profilisanih cevi odvajaju se brojnim karakteristikama proizvoda koji direktno prate od oblika njihovog odseka. Obim primene okruglih cijevi je prevoz tečnosti i gasova, uključujući i one sa nadpritiskom.

Za to postoje dva razloga:

  1. Okrugli oblik obezbeđuje maksimalnu površinu poprečnog preseka i, stoga, maksimalnu propusnost na fiksiranom obimu.

Obratite pažnju! Što je veća opterećenje cevi (obim ili perimetar), to je veća cena po metru sa fiksnom debljinom zida.

  1. Pored toga, okrugli dio obezbeđuje maksimalnu zateznu čvrstoću sa prekomernim unutrašnjim pritiskom. Obratite pažnju na to, to je direktna posledica prvog postulata: unutrašnje okruženje pritiska zidove što je jače, što je veća njihova površina; površina sa fiksnom dužinom je minimalna samo kod okrugle cevi.

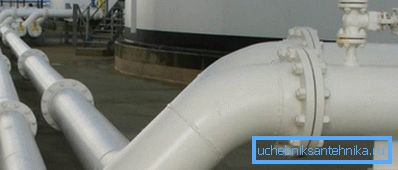

Glavni cevovodi uvek imaju kružni poprečni presek.

Oblikovane cijevi - kvadratne i pravougaone se koriste gdje je potrebna maksimalna rigidnost sa minimalnom težinom. Kakav je odnos između profilnog profila i krutosti?

Dozvolite mi da objasnim sa primjerom malog eksperimenta iz tečaja iz terorističke škole sovjetskog doba koji je lako rukovati svojim rukama.

  • Na četiri čepa ćemo sastaviti sa tanke letvice pravougaoni okvir koji odgovara A4 papiru. Nije teško pretpostaviti da će okvir postavljen na stol, kada se primeni mala sila na horizontalnoj ravni, lako pretvoriti u romb sa proizvoljnim uglovima.
  • A sada nalepimo na okvir papirni list i posle sušenja lepka, pokušaćemo ponovo da okrenemo pravougaonik u romb. Napomena: primena truda koja je moguća za odrasle u istoj ravni neće uspjeti.

U zidu proftrub, paralelno sa smerom savijanja, odigrajte ulogu ozloglašenog papira. Oni ne dozvoljavaju savijanje cevi, uprkos svojoj maloj debljini i dimenzijama: čelik je i dalje mnogo jači od papira srušenjem.

Obim proftrube je veoma brojan.

Evo nekoliko primera:

  • Nosači i nosači od metalne konstrukcije.
  • Stege i ograde ograde.
  • Okviri plastenika i šopova od cevi.

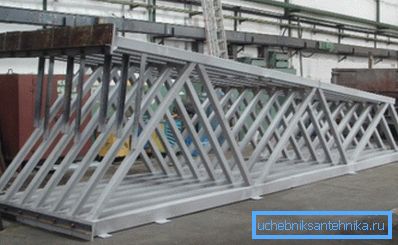

Farma iz cevi kvadratnog i pravougaonog odeljka.

Regulatorni dokumenti

Lista

Postoje tri glavna dokumenta koja regulišu proizvodnju proizvoda koji su nam zanimljivi.

  1. GOST 13663-86 za čelične cijevi sadrži tehničke zahtjeve za proizvodnju.
  2. Raspon čeličnih cijevi u obliku kvadrata sadržan je u standardnom broju 8639-82.
  3. Raspon pravougaonih cevi se uzima u skladu sa GOST 8645-68.

Zanimljivo je: uprkos drugim tehničkim zahtevima za proizvodnju, po veličini, profilna cijev od nerđajućeg čelika se proizvodi po istim standardima kao cev od nerđajućeg čelika - GOST 8639-82 i 8645-68.

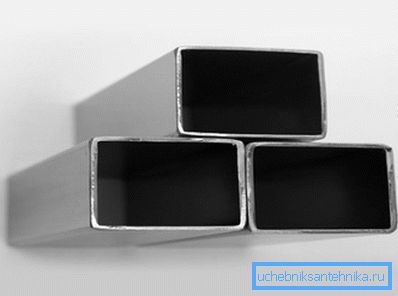

Sjajni cijev od nerđajućeg čelika.

Hajde da pogledamo sadržaj dokumenata.

Tehnički uslovi

Prema dokumentu, cevovod se može izvršiti na četiri načina:

Tehnologija proizvodnje Kratak opis
Vruće valjani Cilindrična gredica se zagreje iznad temperature rekristalizacije i štiti, pretvara se u šuplji cilindar. Onda se uvlači u vrućem stanju na cev, stiče željeni oblik.
Hladno oblikovane Šipovani radni predmet se ohladi, nakon čega se podvrgava deformaciji i kalibraciji.
Electrowelded Ravna traka se uvlači u kvadratni ili pravougaonik, tada uzdužni šav se kuva visokofrekventnim strujama ili električnim lukom.
Hladno zavareni električni Ravna traka je zavarena u okruglu cev, koja se deformiše valjcima.

Proizvodi se mogu standardizovati hemijskim sastavom čelika ili mehaničkih svojstava.

Nije dozvoljeno prisustvo pukotina, zalaska sunca i mana na površini cevi; dozvoljene su samo minorne udubljenja i ogrebotine koje ne prolaze cev iznad maksimalnih tolerancija. Ostatak grla (konveksnog zavara) je dopušten na unutrašnjoj strani elektro zavarene cijevi.

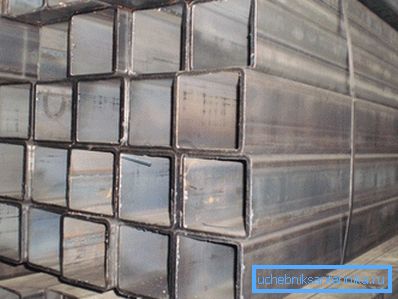

Na unutrašnjoj površini nekih cevi na slici je jasno vidljiv var.

U procesu testiranja vrši se merenje i ispitivanje:

  • Vanjske dimenzije.
  • Debljina zida
  • Concavity.
  • Dužina
  • Zakrivljenost.
  • Twisting.
  • Sposobnost da izdrži istezanje i, u nekim slučajevima, hidraulički pritisak.
  • Hemijski sastav

Uputstva za obavljanje samih ispitivanja u GOST-u nisu; međutim, sadrži reference na druge standarde u kojima su precizirane relevantne metodologije.

Asortiman

GOST 8639-82

Dakle, koje su dimenzije čeličnih kvadratnih cevi:

Vanjska veličina, mm Debljina zida mm
10 1.0
15 1.0; 1.5
20 1.0; 1.5; 2.0
25 1.0; 1.5; 2.0; 2.5; 3.0
30 2.0, 2.5; 3.0; 3.5; 4.0
35 2.0; 2.5; 3.0; 3.5; 4.0; 5.0
40 2.0; 2.5; 3.0; 3.5; 4.0; 5.0; 6.0
42 3.0; 3.5; 4.0; 5.0; 6.0
45 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0
50 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0
60 3.5; 4.0; 5.0; 6.0; 7.0; 8.0
70 4.0; 5.0; 6.0; 7.0; 8.0
80 4.0; 5.0; 6.0; 7.0; 8.0
90 5.0; 6.0; 7.0; 8.0
100 6.0; 7.0; 8.0; 9.0
110 6.0; 7.0; 8.0; 9.0
120 6.0; 7.0; 8.0; 9.0
140 6.0; 7.0; 8.0; 9.0
150 7.0; 8.0; 9.0; 10.0
180 8.0; 9.0; 10.0; 12.0; 14.0

GOST 8645-68

  • Minimalna standardna veličina propisana standardom je 10x15 mm sa debljinom zida od 1,0, 1,5 i 2,0 mm. Maksimalno je 180x150 mm sa zidovima od 8,0, 9,0, 10,0 i 12,0 mm.
  • Standard obezbeđuje proizvodnju cevi posebnih dimenzija - od 28x25 do 230x100 mm. Maksimalna debljina zida može doći do impresivnih 20 milimetara.

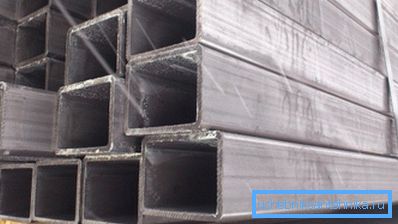

Debele zidne bešavne cevi pravougaonog odeljka.

Zaključak

Nadamo se da čitalac nije umoran od obilja suvih brojeva, a materijal koji mu je ponuđen na njegovu pažnju biće korisan. Kao i uvek, dodatne tematske informacije možete pronaći na video snimku u ovom članku. Successes!
