Bojenje cevovoda: razlike, svrha, standardi

Moderni inženjering, industrijske, urbane i druge komunikacije, njihove mreže i sistemi su dizajnirani da transportuju različite supstance koje su opasne po ljude i životnu sredinu. Zbog toga, čak iu sovjetskim vremenima, na boji cevovoda razvijen je poseban dokument GOST 14202 69, koji striktno reguliše koje oznake boje i drugi znakovi trebaju obavještavati osoblje o sadržaju cijevi sa kojim se radi.

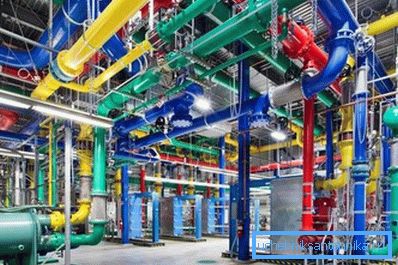

Identifikacija boje cevovoda u skladu sa GOST-om je neophodan signalizacijski sistem sigurnosti proizvodnje i autoputeva.

Bezbednost komunikacije

Svrha

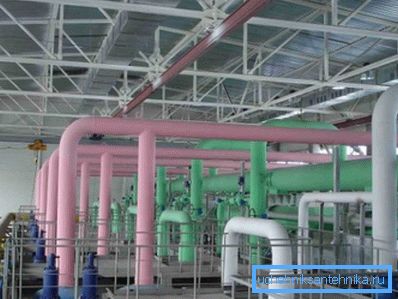

Na slici je prikazana boja alkalno-provodnih cevi u boji koja odgovara propisima.

Trebalo bi odmah da se primetimo da ovaj zahtev ni u kom slučaju nije preporuka, ipak, neusklađenost ili nepoštovanje zahteva SNiP-a propisno je strogo kažnjivo zakonom.

To se ne dešava zato što je neko htio da slikam ovaj svijet s novim svježim bojama, već zato što u slučaju nezgode, usluga, kao i druge kontakte i manipulacija s navedenim objektima, spasilačke službe, hitne i druge posebne usluge - moraju znati točno sa kojim supstancima se moraju baviti i koje mjere treba koristiti za zadržavanje i uklanjanje opasnosti.

Označavanje se može primijeniti u obliku prstena i čvrste boje, u zavisnosti od zahtjeva situacije.

Takođe treba napomenuti da cevovodi nose daleko od samo vodovodne vode, grejnih podloga i kanalizacije.

Moderna proizvodnja i hemijska industrija dugo su manipulisana supstancama kao što su:

  • Zapaljivi i eksplozivni gasovi različitog porijekla;
  • Zapaljive i eksplozivne tečnosti različitog porijekla;
  • Toksični gasovi i tečnosti;
  • Superheatirana para;
  • Zasićena para;
  • Materijali visokog pritiska;
  • Negorivi plinovi i tečnosti;
  • Kiseline, uključujući dimljene i koncentrovane;
  • Alkalije različitog sastava;
  • Opasna organska jedinjenja;
  • Vakuum vazduha;
  • Sve supstance pod visokim pritiskom;
  • Druge opasne ili posebno važne supstance.

Obratite pažnju! Pored neposredne opasnosti koju diktira hemijski sastav transportne supstance, temperatura (i visoka i niska), kao i pritisak i zapremina igraju važnu ulogu.

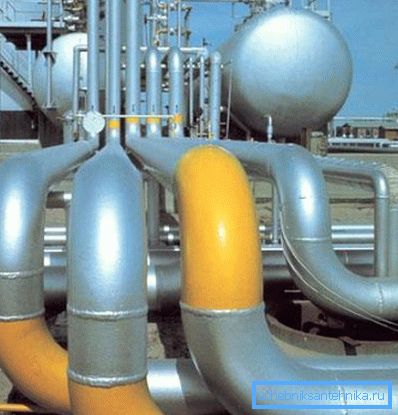

Mnogi su primetili da je prirodni gas označen žutom bojom.

Naravno, u slučaju nužde liniju i curenja, požara ili drugih opasnih materija transportovana aktivnost je hitan slučaj, i hitne službe, spašavanje službi građana, evakuacije timova i drugih učesnika u likvidaciji posljedica nesreće moraju biti u potpunosti informirani o prirodi i sastavu izvor opasnosti.

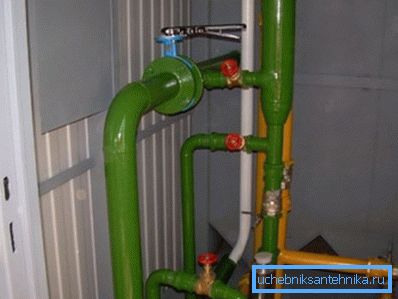

Čak i na nivou domaćinstva, bojanje nam omogućava da odmah razlikujemo neutralne tečnosti od gasa.

Posledice katastrofe mogu pokrivati ​​ne samo lokalne, lokalne, okružne, regionalne, pa čak i nacionalne i globalne skale. Ova okolnost podrazumeva razmatranu temu na sasvim drugačiji nivo, a ovde se porodični savet ne odlučuje o tome da li će boju jeftinije rukom ili pozvati slikara.

Ovo je nacionalni problem, koji je jedan od najviše kontrolisanih i odgovornih na nivou ministarstava i odeljenja različitih zemalja i njihovih sindikata.

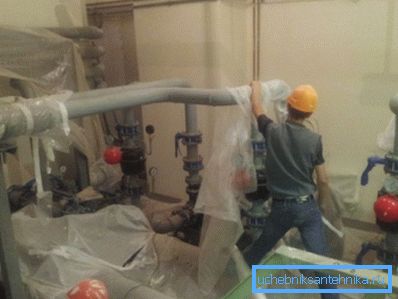

Radove obavljaju posebni timovi i bezuspešno se testiraju.

Obratite pažnju! Cijena neuspjeha, ignorisanje, sabotaže ili zloupotrebe obilježavanja zahtjevima - to je život mnogih ljudi, integritet infrastrukture, industrije performanse i urbani egzistenciju preduzeća, bolnica i drugih važnih objekata, to je pitanje očuvanja i zaštite prirodnih predmeta uključujući jedinstvene.

Grupe supstanci i odgovarajuće boje

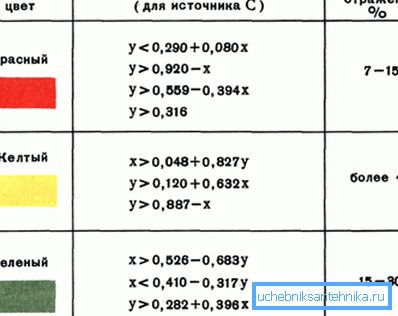

Pravila i drugi tehnički detalji su takođe standardizovani.

Prema GOST 14202 69, odlučeno je podeliti sve transportovane supstance u deset proširenih grupa, koje su ujedinjene jednim ili drugim zajedničkim kvalitetima.

Tako su sve supstance u prvoj aproksimaciji podeljene u sledeće grupe:

  1. Voda (tehnički, piće, otpad);
  2. Vodena para;
  3. Vazduh;
  4. Zapaljivi gasovi, uključujući tečnost;
  5. Negorljivi plinovi, uključujući tečnost;
  6. Razne kiseline, uključujući fuming;
  7. Alkalis;
  8. Zapaljive tečnosti;
  9. Nezapaljive tečnosti;
  10. Druge supstance.

Određene boje odgovaraju ovim uvećanim grupama supstanci koje ukazuju na prisustvo jedne ili druge hemijske supstance u sudu:

Broj grupe Transportovana supstanca Ime boje
1 Voda zeleno

Uzorak boje

2 Steam crveno

Intenzitet mora zadovoljiti standard

3 Vazduh plavo

Takva senka je prihvaćena kao standardna.

4.5 Zapaljivi i negorivi gasovi žuto

Poznati mnogi bojni gasovi

6 Kiseline narandžasto

Zapazite intenzitet

7 Alkalis ljubičasta

Ne smeju se mešati sa ružičastim

8.9 Zapaljive i nezapaljive tečnosti braon

Vrlo važna boja u smislu opasnosti od transportirane tečnosti.

0 Druge supstance siva

Sivi se više pojavljuje kao zaštitni premaz.

Obratite pažnju! Pored navedenih boja i predmeta, protivpožarni sistemi i instalacije moraju biti obojani crvenom bojom bez obzira na sadržaj.

Metode premazivanja boje

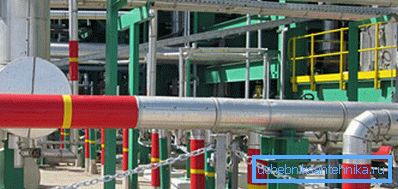

Uputstvo podrazumeva različite načine primene fragmenata boja u zavisnosti od mnogih faktora.

Boja identifikacije se nanosi u neprekidnom sloju preko cele površine ili u odvojenim dijelovima.

Metoda nanošenja boje odabrana je na osnovu brojnih razmatranja:

  • Lokacija objekta;
  • Prečnik cevi;
  • Dužina trupa;
  • Broj zajedničkih linija;
  • Zahtjevi pravila industrijske sigurnosti i sigurnosti života u industriji;
  • Zahtjevi industrijske higijene;
  • Uslovi vidljivosti i transparentnosti vazdušnog okruženja u objektu;
  • Uslovi osvjetljenja samog objekta;
  • Pogodnost osoblja;
  • Opšte arhitektonsko rješenje ili ansambl područja.

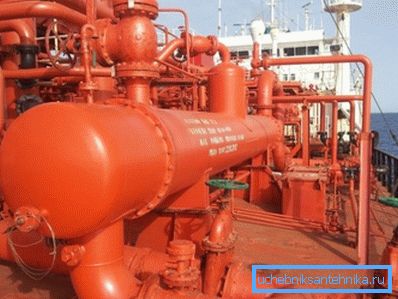

Cisterna sa tečnim gasom.

Ako je koncentracija svetle boje iz jednog ili drugog razloga neprihvatljiva, kao iu radionicama sa velikim brojem i dužinom komunikacije - obilježavanje se obavlja u sekcijama.

Ako je broj komunikacija mali i njihova dužina je mala, štaviše, ako ne pogoršava uslove rada u radionicama, bojanje je kontinuirano.

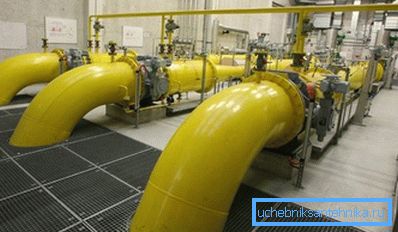

Kontinuirani premaz je uočljiviji i efikasniji u nekim slučajevima.

Vanjski objekti su prekriveni kontinualnim slojem samo uzimajući u obzir uticaj na premaz sunčevog zračenja i drugih vremenskih faktora.

Ako se premaz nanosi unutar radionica i proizvodnih površina, onda u ovom slučaju ostatak površine cevi obično je obojen bojom zidova prostorije. Istovremeno, korišćenje drugih oznaka za ispunjavanje praznina je striktno zabranjeno.

Obratite pažnju! U slučaju polaganja autoputeva u kanalima bez prolaza ili bez kanala, oznaka se primjenjuje na područjima inspekcijskih komora i bunara.

Drugo važno pravilo je da se identifikacione ploče primenjuju u skladu sa lokalnim karakteristikama (vremenske prilike, klima, solarna aktivnost, vidljivost). U isto vrijeme imati ih na najodgovornijim i važnim mjestima - veze, grane, na mjestima uzorkovanja i mjerenja, na mjestima prolaza od glavnih ruta kroz zidove i druge prepreke, podovi, pregrade, kao i ulaza i izlaza proizvodnih pogona.

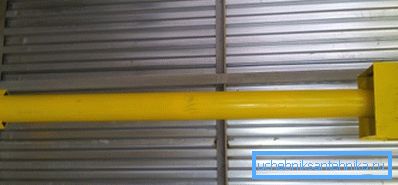

Instrumentacija je označena na obaveznoj osnovi.

Obratite pažnju! Učestalost primene unutar objekata i na terenu otvorenih instalacija je najmanje 10 metara, na otvorenim magistralnim vodovima i cevovodima - od 30 do 60 metara, u zavisnosti od uslova terena.

Širina odseka direktno zavisi od prečnika cevovoda. Za predmete prečnika do 300 mm - ne manje od 1200 mm (četiri prečnika), za predmete prečnika preko 300 mm - ne manje od 600 mm (dva prečnika).

Ako su dimenzije autoputeva stvarno velike - da li je moguće podnijeti pod najmanje? obim cevi u odnosu na izolaciju.

Obratite pažnju! Navedena pravila primene i dimenzije moraju nužno odgovarati prečnicima trupova i cevovoda.

Opasni objekti

Osim gore opisane boje, obilježavanje se primjenjuje na opasne supstance za prstenje, često ukazujući na pravac kretanja medija i njegovog sastava.

Ovde GOST ostavlja samo tri osnovne boje:

  1. crvena - eksplozivna i zapaljiva, zapaljiva;
  2. zeleno - neutralno;
  3. žuta - toksičnost, toksičnost, duboki vakuum, zadušenje, radioaktivnost, sposobnost izazivanja hemijskih opekotina ili samo opasno visoki pritisak.

Za cevi koje sadrže supstance sa višestrukim faktorima opasnosti, mogu se primijeniti višestruki prstenovi, tj. Istovremeno može biti crveni i žuti prsten.

Obratite pažnju! Cevovodi sa dubokim vakuumom, osim za cijevi i prstenove za farbanje, moraju se označiti kao "Vakuum".

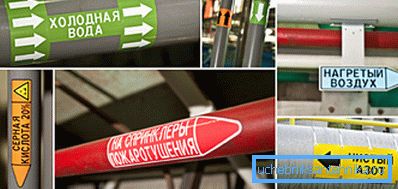

Sigurnost nije suvišna.

Pored toga, kratko hemijsko ime supstance piše na samim prstenovima i ukazuje na pravac njenog kretanja. U situacijama normalnih i hitnih događaja, ovo je izuzetno važno i utiče na različite faktore koji mogu uticati na život ljudi.

Za naročito opasne predmete, između ostalog, koriste se upozoravajući znaci različitog sadržaja, boja, oblik i sadržaj koji su strogo regulisani i instalirani. Ploča mora imati triangularni oblik, žutu pozadinu i crnu grafiku.

Takvi znaci ili znaci obično označavaju sledeće supstance:

Potpisati da odredite opasnost transportiranog medija.
  • Jaki otrov;
  • Eksplozivna jedinjenja;
  • Radioaktivne supstance;
  • Ostala posebno opasna jedinjenja i njihove mešavine, naročito štetne prilikom prskanja.
Oznaka eksploziva na znak upozorenja.

Ako indikacija ne sadrži specifičnosti, tada znak uzvičnika jednostavno ostane na žutoj podlozi.

Znak drugih vrsta opasnosti je takođe ozbiljno upozorenje.

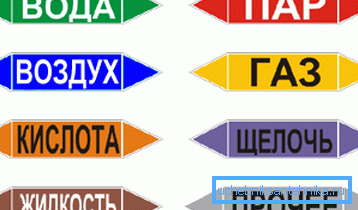

Takođe koristite tablice za označavanje koje ne menjaju boju kada jedna materija propušta. Oni obično sadrže indikaciju vrste supstance i ukazuju na pravac kretanja medija jednim od oštrih krajeva, ponekad koristeći dvostrane štitove.

Oznake za označavanje sadrže dodatne informacije i ne dozvoljavaju hemikalijama da menjaju boje za označavanje na druge načine.

Zaključak

Da bi se obezbedio normalan rad i likvidacija nesreća modernih industrijskih i magistralnih postrojenja, potrebno je prenijeti materije putem cevovoda. Zbog sigurnosti označeni su prema GOST i SNiP, što je jasno prikazano na video snimku u ovom članku.
