Bakarna cev - aktuelna regulativa i detalji ugradnje

Čovek je počeo proizvoditi bakarne cijevi ubrzo nakon što je naučio kako da smrsti bakar. Tokom nekoliko stotina godina ovaj materijal je služio u svakodnevnom životu i različitim industrijama. U ovom trenutku u našoj državi, bakarna cev se proizvodi u skladu sa GOST 617 2006, kreatori koji su pokušali da što bolje usklade ovaj normativni dokument svojim evropskim kolegama.

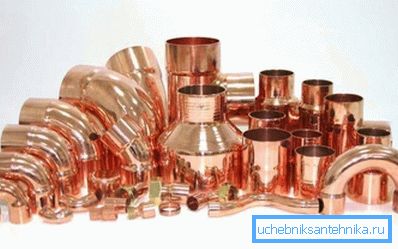

Fotografija priključnih fitinga.

Specifikacije proizvoda

Bakar nije samo skupi materijal čija cijena može biti mnogo puta veća od uobičajenih polimera, ali i vrlo fleksibilan i kvalitetan materijal, čija izdržljivost i jedinstvene karakteristike lako nadoknađuju početnu investiciju.

Svi radni trenuci vezani za racionalizaciju i standardizaciju proizvoda bakra su fiksirani u GOST 617. Po prvi put se ovaj dokument pojavio u zoru sovjetske vlasti, a to je 1919. godine, poznato nam je kao GOST 617 19. Od tih vremena, sa zavidnom konzistentnošću, oko 1 Jednom deceniju, ovi standardi se stalno ažuriraju.

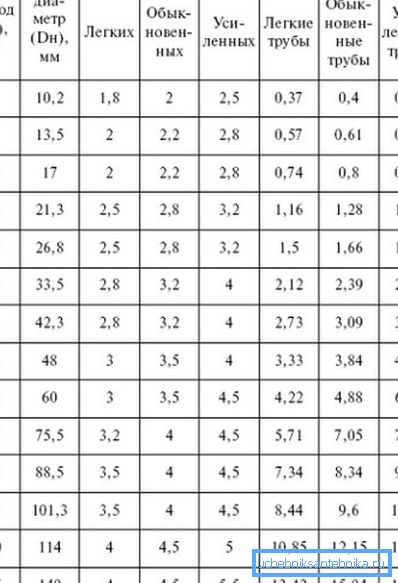

Tabela za izračunavanje.

Ali svi ovi standardi razvijeni su za veliki i moćni bivši Sovjetski Savez, čiji je metrološki sistem nešto drugačiji od evropskog. Stoga, poslednji koji se pojavio u savezu sa GOST 617 90 za bakarne cevi u novoj eri tržišnih odnosa više nije u skladu sa vremenom. Kao rezultat toga, stvoren je gore pomenuti standard za 2006. godinu.

Važno: mnogi od ovih standarda nisu izgubili relevantnost do danas. Zaista, iz radikalnih promena, u poslednjem dokumentu, možemo nazvati prelaz sa računara u centimetrima do obilježavanja u milimetrima. U suprotnom, sva ažuriranja su se uglavnom odnosila isključivo na povećanje opsega proizvoda.

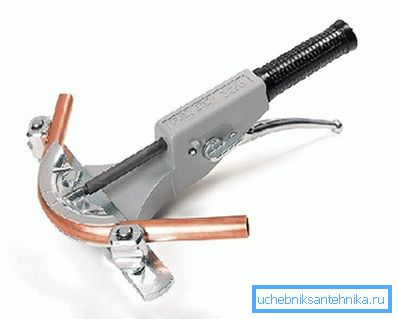

Metod savijanja.

Materijalne prednosti

  • Ovaj materijal je u stanju da uspešno otporne na koroziju, tako da vodeći proizvođači daju garanciju za ovaj proizvod od 80 godina i više. Na primer, najkvalitetnija plastika obećava da će poslužiti do 50 godina.
  • Za razliku od PVC-a i nekih drugih polimera, takve strukture se ne plaše izlaganja ultraljubičastom zračenju.
  • Od materijala koji se koriste, ovaj metar ima možda najveću amplituru temperature u radu.. Osećano je dobro kako na -200 ° C, tako i na +200 ° C, dok se polimeri čuvaju od -15 ° C do +140 ° C.

Važno: gornja, pozitivna granica rada zavisi od tačke topljenja pričvršćivača, koji se koristi za spajanje zglobova i može doseći +700 ° S.

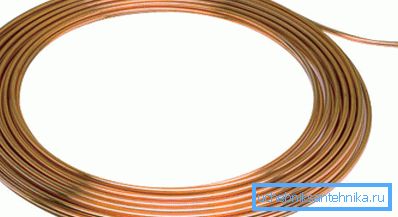

Elastična tankozidna cijev.
  • Konstrukcije sa debljinom zida do 2 mm, koji se tradicionalno koriste za vodovodne i grejne sisteme, mogu da izdrže unutrašnji pritisak do 54 atm, a maksimalno 25 atm za armiranu plastiku.
  • Zahvaljujući jedinstvenim karakteristikama duktilnosti cevi, lako se možete savijati. Plus, zahvaljujući istoj plastičnosti, proizvedena je jedinstvena u svojoj bakarnoj valovnoj cevi.
  • U vodovodnim i grejnim sistemima, voda je hlorisana, od dugotrajnog kontakta sa hlorom, čelika postaje neupotrebljiva. Bakar je prekriven oksidnim filmom i može služiti na neodređeno vrijeme.
  • Ovaj metal ima baktericidni efekat, ovaj indikator nije toliko visok kao srebro, ali dovoljno je da cevi ne preraste s plesni.

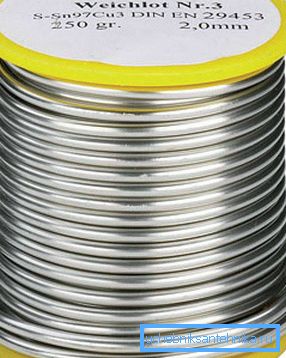

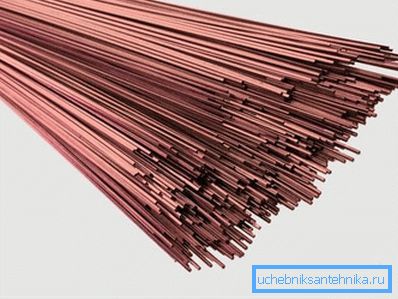

Vatrostalni lemiljak.

Hajde da razgovaramo o nedostacima

  • Svi takmičari su jednoglasni u izjavi da je cena materijala veoma visoka, ali će vam se djeca i unuci zahvaliti za ovakav raspored.
  • Druga stvar na koju ukazuju protivnici je velika težina bakarne cevi. Zaista, gustina materijala je 8920kg / m ?, Protiv maksimalne 7900kg / m? postali. Tako će čelična cijev od pola inča sa zidom od 1 mm biti 12% lakša.

Ali za vodovod ima dovoljno zida 0,8 mm, zbog čega se izjednačava težina. Plus, cena bakarne cevi po metru, sa zidom od 0,8 mm biće znatno niža.

Nekoliko trenutaka instalacije

Za instalaciju ožičenja ponekad je važno opterećenje nosivih konstrukcija. Najlakše je saznati težinu bakarne cevi iz tabele asortimana prema GOST-u ili koristiti online kalkulator.

Ali ako ova dva metoda nisu dostupna, onda možete to izračunati ručno. Da biste to uradili, moraćete da znate koliko m2 bakarne cevi u određenom segmentu metra proizvoda.

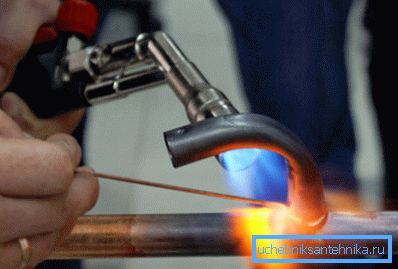

Grejanje veze.

Nakon toga, potrebno je umnožiti kvadrat zidova konstrukcije u kvadratnim metrima, debljinom zida u mm i specifičnom težinom metala jednakoj 8920 kg / m?. Takve kalkulacije se ne mogu pohvaliti s velikom preciznošću, tako da se koriste samo kao posljednje sredstvo.

Tradicionalno, u većini slučajeva takvo ožičenje montira se lemljenjem pomoću plinske gorionike. Bunarske cijevi se takođe popravljaju. Najupečatljiviji način je lemljenje sa običnim lijevim lemljenjem, instrukcija je jednostavna, cev treba rezati tačno sa posebnim rezačem cijevi, a oblogu treba ukloniti pomoću skropera za lice.

Zatim, jedan kraj cevi je rastegnut ekspanderom cevi do dubine koja premašuje prečnik proizvoda. Šipka je u rasponu od 0,025 mm.

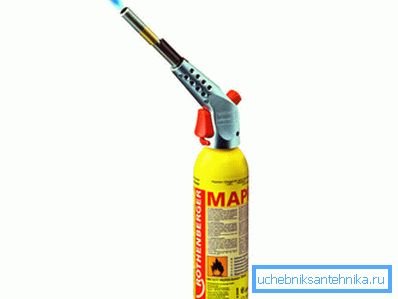

Gorionik za jednokratnu upotrebu.

Nakon toga, površina proizvoda se očisti, tretira fluksom i povezuje. Proces lemljenja se vrši zagrevanjem zgloba na temperaturu koja prelazi tačku topljenja lemljenja. Stručnjaci savjetuju da ne zagrijavaju lemilo, treba da se rastopi od kontakta sa cijevom, tako da se zbog kapilarnog efekta taljeni lemak popunjava jaz između cijevi.

Pored lemljenja, može se koristiti i metoda crimping, a jedna od varijanti je prikazana na video snimku u ovom članku. Ali takva veza se ne smatra pouzdanom, ne preporučuje se zidanje u zidove ili korišćenje u strukturama pritiska sa visokim pritiskom. Plus, ako stavite previše napora, možete oštetiti cijev.

Konus za lemljenje.

Vrijedno je napomenuti i da su proizvodi žareni i ne žarani. U procesu proizvodnje bešavne valjane cevi, zbog hladne deformacije metala, struktura materijala se menja i gubi elastičnost. Da bi se obnovile ove karakteristike dizajna, oni "oslobađaju", postupak kaljenja uključuje zagrevanje do 700 ° C i postepeno hlađenje.

Važno: ne koriste se žarene cevi, već samo u konstrukcijama sa ravnim cjevovodom, pošto je nemoguće savijati takve proizvode, oni će jednostavno početi da se kreću i razbiju.

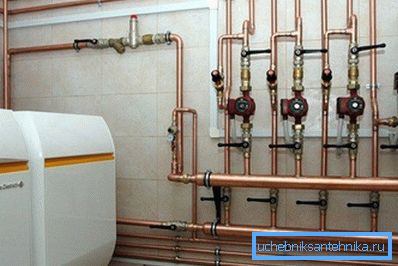

Bakar ožičenje.

Video u ovom članku šire pokazuje neke tačke u upotrebi bakarnih cijevi.

Zaključak

Troškovi bakarne cevi po metru s jedne strane mogu da uplaše. Ali kvalitet i izdržljivost ovih struktura već su testirani vremenom. Dovoljno je prisjetiti se da je u skandaloznoj i razumnoj Evropi većina zgrada opremljena ovim samim strukturama.

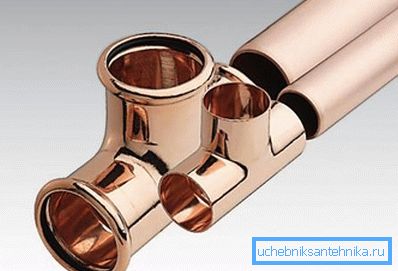

Chrome proizvode.
