80 do 80 profila cijevi: opseg, tehnički parametri, primjena

Upotreba metalnih konstrukcija postala je norma za izgradnju industrijskih i stambenih zgrada, paviljona, ograda i sličnih objekata. I za sve to se koristi metalni profil, stoga je težina 1 metra cevi 80x80x3 mm ili sa drugim dijelom od najveće važnosti.

Razgovaralićemo o proizvodnji i korišćenju kvadratnih i pravougaonih profila detaljnije, jer se to takođe zahtjeva u mašinstvu, u industriji nafte i plina, rudarstvu i avijaciji, pa čak iu inženjeringu mostova. Treba reći da cijena takvih valjanih proizvoda zavisi ne samo od sekcije i debljine zidova, već i od kvaliteta čelika.

Profilna cev 80-80-5

Profil

Asortiman

Napomena Asortiman metalnih proizvoda naziva se gotovinska ili deskriptivna lista proizvoda, na primer, kvadratna cev 80 80, 40 na 40, 20 do 20 i tako dalje. Ovo može uključivati ​​drugačiju konfiguraciju i drugu sekciju.

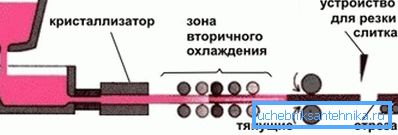

Konfiguracija preseka profila zavisi od oblika rolni
  • Opis asortimana mora biti praćen dimenzijama odseka, kao i debljinom zida, pošto masa zavisi od toga, na primer, težina cevi 80-80-3 se određuje na osnovu jednog merača, međutim, kao i za ostatak profila. Ali to su opšti parametri - u osnovi formacija se odvija prema određenim kriterijumima i za to su svi proizvodi podeljeni u tri grupe.
  • Prva kategorija obuhvata jednostavno valjanje, na koje se može pripisati list, traka, šesterokutnik, pravougaonik, krug ili kvadrat.. Drugi tip je oblikovan proizvod, kao što su šina, greda, tavr, kanal i slično. Treća klasa je najteža - ona je ojačavajući čelik, kotači i tako dalje.
Opseg metalnih profila
  • Ali, pored toga, postoji i valjanje cevi, po kome se podrazumevaju svi delovi takvog profila - krug, pravougaonik i kvadrat (kvadratna cev 80 80 je iz ovog odeljka). U slučaju kružnog poprečnog preseka, dokumenti imaju D-spoljašnji i DU-unutrašnji prečnik (sledeće slike su u milimetrima). Ali za drugu sekciju profila, brojevi se jednostavno koriste, na primjer, cijev 80-80-3, gdje je 80 širina u milimetrima, a 3 je debljina zida u milimetrima, pored toga, njihova dužina je dimenzionalna i ne-dimenzionalna.
  • U prvom slučaju (standardna ili izmerena dužina), ista kvadratna cev od 80x80 mm koštaće više nego u drugom, pošto se troškovi proizvodnje povećavaju (više otpada). Pored toga, bešavne ili bešavne cijevi će koštati više od električnih, pošto snaga druge je mnogo manje. Pri kupovini takvog materijala definitivno morate pojasniti sve ove parametre tako da profil odgovara tačno operativnoj svrsi.
Pocinčani profil
  • Međutim, troškovi materijala mogu se povećati zbog dodatne obrade, na primjer, cijev od 80x80 mm može se galvanizirati, kao na slici iznad ili sjajna - sasvim je prirodno da se uzimaju dodatni troškovi za takve usluge.. Na cijene u ovom trenutku utiče i stepen čelika od kojeg su napravljeni proizvodi, pa ćete prilikom kupovine morati razjasniti puno pozicija.

Napomena Trenutno postoji puno organizacija koje se bave prodajom metala, ali postoji jedna opomena - materijal prodajeju i renomirane kompanije i prodavci iz druge ruke. U čvrsti instituciji, operator može odmah da vam da sve parametre, na primer, koja je težina 1 metra cevi 80x80x5, bez obzira da li je bešavna ili zavarena, i tako dalje - uvek ima sve podatke. Ali dileri obično traže telefonski broj i vraćaju se posle nekog vremena - oni jednostavno navode takve pozicije od dobavljača.

Tehnički parametri

Presek profila (mm) Debljina zida (mm) Težina po metru (kg) Metrička površina je 1 tona
7070 4.0 8.07 123.9
5.0 9.87 101.3
6.0 11.67 86.4
7.0 13,19 75.8
8.0 14.71 68.0
8080 3.0 7.5 125.1
4.0 9.33 107.2
5.0 11.44 87.4
6.0 13.46 74.3
7.0 15.38 65.0
8.0 17.22 58.1
9090 5.0 13.0 76.9
6.0 15.34 65.2
7.0 17.58 56.9
8.0 19.73 50.7
100,100 6.0 17.22 58.1
7.0 19.78 50.6
8.0 22.25 44.9
9.0 24.62 40.6

Izračun kvadratnog profila prema GOST 8639-82

Napomena Iz gornjeg stola možete utvrditi tehničke parametre profila, na primer, težina cevi 80x80x3 mm po linearnom metru je 7,5 kg, a ovdje u istom segmentu težina cijevi 80x80x5 mm već će biti 11,44 kg.

Aplikacija

Korišćenje profila različitih konfiguracija u hramskoj konstrukciji

Trenutno, metalne cevi sa kvadratnom sekcijom u nekim slučajevima je jednostavno nemoguće zamijeniti bilo kojim drugim materijalima - uputstva u različitim državnim standardnim specifikacijama, građevinski kodovi i projekti zasnovani na njima jednostavno obavezuju da koriste takav profil u određenim slučajevima.

Različiti građevinski okviri su obično nevidljivi za prolaznika, jer su skriveni ispod materijala koji se okreću, ali, na primjer, reklamni proizvodi omogućavaju svima da dobro vide metalne profile, od kojih su iste bilborde zavarene ili vertikalne nosače za podršku njima.

Upotreba takvih materijala je veoma korisna kako na tehnološkom, tako i na ekonomskom nivou, jer strukture rama cijevi nisu samo izdržljive i lagane, već su mnogo jeftinije od sličnih struktura napravljenih od cigle, blokova ili betona.

Važno je napomenuti da je takav materijal pronašao primjenu u niskogradnji - to su okviri za prodavnice, paviljone i kancelarije. Ali, brzo je usvojen u privatnom sektoru - sada su iz profila postavljeni različiti komunalni objekti, a cev od 8080 mm ili 100100 mm je izvrsna za podlogu na bazi pilana.

Otvori gazebo

Obratite pažnju na dizajn koji vidite na vrhu fotografije. Vertikalna postolja, koja su osnov celokupne konstrukcije, napravljena su od profila od 80m80 mm, za rešetku koristi se pravougaoni deo od 6030 mm, ali krovni sistem za krovni materijal je zavaren sa cevi 4040 mm.

Arhitektonsko gledano, ovakav arbor savršeno se uklapa u spoljašnju stranu lokacije, a osim toga, može se izdržati više od deset godina ako se metal očisti od rđe i redovno se obojava.

Metalna ograda

Poseban profil cevovoda zauzima područje mačevalnih lokacija, parkova, građevinskih objekata i proizvodnih pogona za različite namene. Prednost metala je da se ovakva ograda može napraviti vrlo brzo, zavarivanjem ili zavarivanjem, ali će trajati dugo vremena, a mehanička čvrstoća čelika je nekoliko reda veća od drveta ili čak betona.

Zaključak

Kao što vidite, područje primjene metalnih profila je prilično veliko i veoma se ugledaju kompanije i fabrike u svojoj proizvodnji, što zahvaljujući tokovima čini takve materijale mnogo jeftinijim. Pored toga, prilikom korištenja ove cijevi kod kuće, mnogi ljudi sama sjedinjuju strukture sa svojim rukama, što značajno prilagođava brzini i kvalitetu konstrukcije objekata.

Video u ovom članku će prikazati našu temu u više vizuelnih detalja, pogledajte!
