Valjci za profilne cijevi: vrste, princip rada, nezavisna

Kako se kvadratni ili pravougaoni del oblikuje regularnim lukom? Kako se mogu napraviti samo-valjci za oblikovanu cev? I koja rješenja nudi moderna industrija? Pokušajmo odgovoriti na ova pitanja.

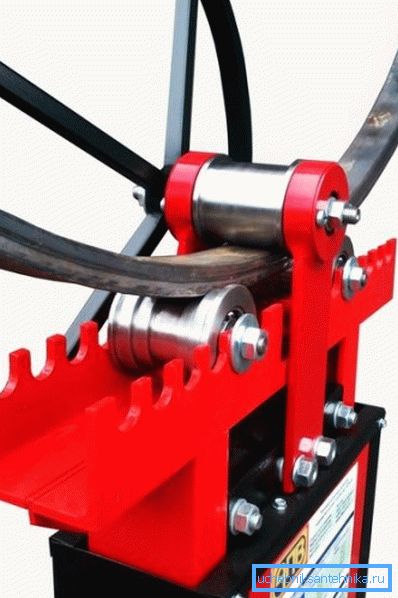

Ova jednostavna adaptacija može uštedjeti mnogo vremena, napora i novca.

Zašto ti je to potrebno?

Zašto mi treba savijati profilnu cijev?

Dajemo nekoliko primera.

  • Lopatička krošnja nije samo lepa, već i praktična: nikada neće nabaviti sneg.
  • Zakrivljeni vizir iznad tere izgleda mnogo bolje od jednostavnog dizajna sa jednom rampom.
  • Zakrivljena staklenika je izuzetno izdržljiva, savršeno izdržava sneg i vetar.

Usput: skup plastenika od oblikovanih cevi je dobar posao, koji zahteva prisustvo samo poznatih valjaka za savijanje cevi i mašine za zavarivanje.

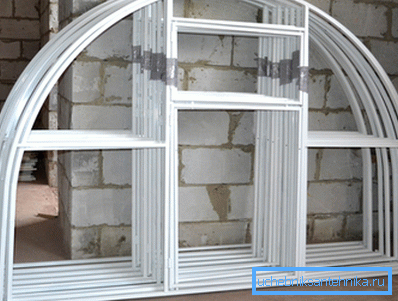

Zavareni ram za staklenika.

Vrste valjaka

Šta su zapravo oni?

Mehanički

Najjednostavniji dizajn je mehanička mašina sa tri valjka. Takve mašine se često mogu naći na prodaji; njihova cena počinje od oko 15 - 20 hiljada rubalja. Kako su dogovoreni?

U potpunosti u skladu sa nazivom, konstrukcija se zasniva na proftru sa tri valjka. Jedan od njih može biti premješten u odnosu na druga dva u pravcu pravokutnom na ravninu koja ih ujedini; mehanizam za vijke se koristi za raseljavanje, što omogućava čak i osobi sa sasvim običnim fizičkim sposobnostima da razvija značajne napore.

Jedan od valjaka isporučuje se sa ručkom, koja omogućava rotiranje i time uvlači cijev.

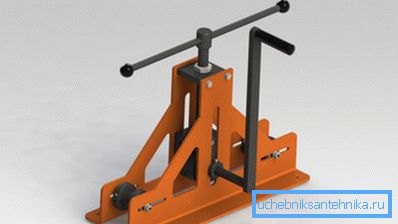

Najjednostavniji tri valjkasti valjci.

Postoji nekoliko modifikacija koje omogućavaju nekoliko da poboljšaju performanse cevi bendera:

  • Kombinovanje valjaka sa uobičajenim lancima obezbediće njihovu sinhronu rotaciju., čime se sprečava klizanje cevi.
  • Menjač se može koristiti umesto lanca..
  • Upotreba kaljenog rolna povećava svoj izvor nekoliko puta.
  • Pored toga, valjci mogu biti zamjenjivi., što će omogućiti savijanje bez džamova i profilisanih i okruglih cijevi.

Electric

U tom slučaju deo ručnog dela se pomera na električni motor.

U prodaji se mogu naći dvije opcije za izvođenje električnih brava:

  • U jednostavnijim rešenjima, električni motor je odgovoran samo za crtanje cijevi. Položaj valjka za savijanje se vrši ručno.

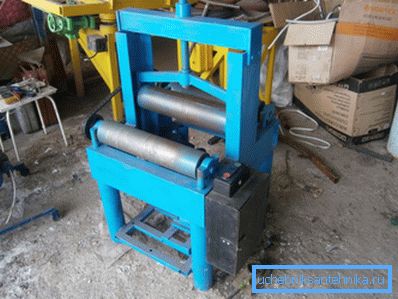

Mašina sa električnim preklopnikom i ručnom stezaljkom.
  • Napredni modeli valjka koriste električnu energiju kako za vuču, tako i za pomeranje rolne (naravno, pomoću mjenjača koji pomnoži sile).

Hidraulika

Ova kategorija uključuje i moćne industrijske mašine koje teže desetine tona i relativno kompaktne uređaje. Njihova zajednička karakteristika je upotreba hidrauličnog cilindra: pumpanje uljnog pritiska u njemu, možete razviti ogromnu silu na deformacijskom valjku.

Radijus savijanja

Bez obzira na uređaj cevi bendera, postoji opšti obrazac: što je veća debljina cevi (njegov poprečni presek paralelan sa radijusom krivine), veći je radijus savijanja. Navedene vrednosti za svoje mašine daje jedan od domaćih proizvođača - oni su prilično tipični.

Veličina cijevi, mm Minimalni radijus savijanja, mm
15x15 280
20x20 280
25x25 280
30x30 325
40x20 325
50x25 400
40x40 900

Bez cijevnog bendera

Da li je moguće izvući luk izvučene cijevi bez valjaka?

Tehnički, ovo je moguće, ali rezultat je vjerovatno nezadovoljavajući.

Upute za savijanje nisu toliko komplikovane jer zahtevaju veliki broj pripremnih radova.

  1. Šablon sa površinskim oblikom koji odgovara željenom luču napravljen je od drveta ili šperploče.
  2. Na šablon je pričvršćena petlja - držač u koji je umetnut jedan od krajeva cijevi.
  3. Dalji rad se ustvari svodi na primenu brute sile na drugom kraju. Da bi se povećao napor može se koristiti različita poluga.

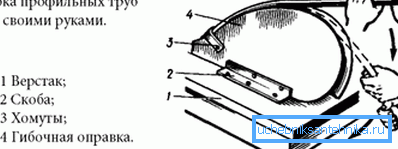

To su fleksibilne cijevi bez cijevi.

Lude ruke

Različite šeme i crteži valjaka za profilne cijevi to sami posljednjih godina bukvalno su poplavili Internetom.

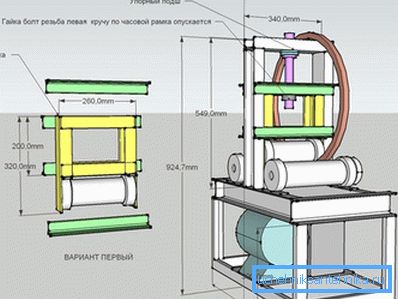

Jedan od dijagrama koji pokazuju osnovne dimenzije.

Mi ćemo odmah razočarati najekonomičnije čitaoce: neke od detalja će morati da se naruče.

Koje?

  • Sama roleta. Mogu biti cilindrični ili sa žljebovima za savijanje okruglih cijevi.
  • Klipovi za ležajeve.
  • Kada koristite prenos lanca - zvjezdice.

Naravno, bez upućivanja na određeni dizajn, nebrojeno je zadatak davati savjete o montaži valjaka.

Pokušajmo, međutim, da uzmemo u obzir preporuke vlasnika samoproizvedenih uređaja, naglašavajući glavne tačke.

  • Ručka pogona mora imati rotirajuću ručku. U suprotnom, prvi kalusi na rukama će se pojaviti za nekoliko metara od ispružene cevi.
  • Ležaji su bolji za samocentriranje. Za montiranje oba ležaja svakog rolera na istoj osovini kod kuće nije pravi zadatak; najmanja neusklađenost će povećati vuču.

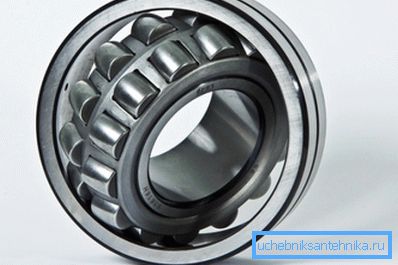

Na fotografiji - samo-centrirajući valjkasti ležaj.
  • Vijak koji upravlja valjkom za pritisak može se uzeti iz starog vreća.

Uzgred: alternativa mehanizmu za vijke je automobilski priključak bilo koje vrste. To će vam omogućiti da razvijete veliki napor uz minimalnu primjenu sopstvene snage.

  • Kao krevet, bolje je koristiti segment kanala odgovarajuće veličine. Sila savijanja kreveta će biti veoma značajna; Zavareni okvir iz ugla ili tanke cevi jednostavno se savija.

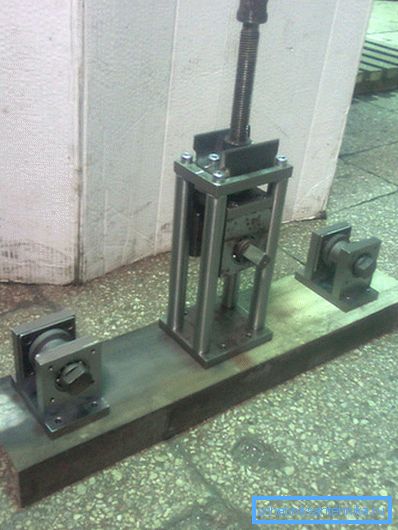

Krevet predstavlja sastavni deo kanala.

Zaključak

Nadamo se da će materijal koji se pruži pažnji čitaoca pomoći da izabere ili napravi alat po svom ukusu. Kao i uvek, u ovom članku možete naći dodatne tematske informacije. Successes!
