Stege za pričvršćivanje pvc cijevi i druge metode

U procesu ugradnje plastičnih cijevnih sistema, važan je i kvalitet samog materijala, ali i pravilan izbor pričvrsnih sredstava, što osigurava efikasan i pouzdan rad stvorenog cjevovoda. U ovom članku razmotriće se različite metode pričvršćivanja i ugradnja autoputeva od PVC cijevi, za primjenu kojih se mogu koristiti klipovi i obujmice za pričvršćivanje cijevi prema GOST 24137 80.

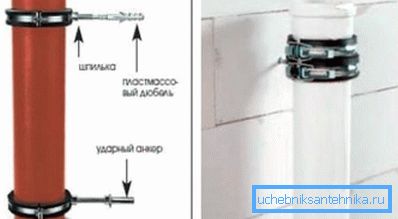

Fiksiranje cijevi

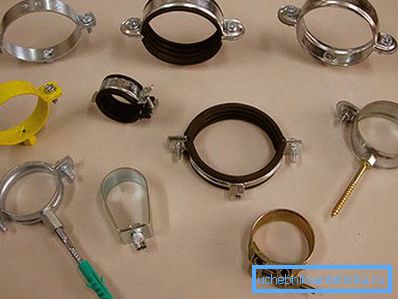

Vrste pričvršćivača za proizvode od polivinilhlorida

Procesom fiksiranja cjevovoda tokom instalacije neće se tražiti nabavka specijalizovane opreme.

Kako bi se obezbedio pouzdano i kvalitetno pričvršćivanje PVC materijala prilikom polaganja cjevovoda, koriste se držači za cijevi sljedećeg tipa:

  • Plastični klipovi;
  • Montažna stezaljka.

Stepen montaže

Instalacija elemenata za pričvršćivanje zahteva usaglašenost sa nekim pravilima kako bi se obezbedio efikasan i dugotrajan rad cevovoda. Kako bi se izbjeglo pojavljivanje deflekcija linije, potrebno je striktno održavati preporučeno rastojanje između držača. (Pogledajte i članak Spojnice za cijevi: karakteristike.)

Tehnička pravila i propisi propisuju da klipovi i obujmice za pričvršćivanje cijevi treba da budu locirane na sljedeći način:

  1. Interval instalacije za male cevi (ne više od 20 mm):
    • Hladno okruženje rada sistema - 80 cm;
    • Autoput topla voda (preko 60 stepeni) - 65 cm;
    • Za postavljanje cjevovoda prečnika 40 mm, razmak izmedju pričvršćivača treba biti 95 cm za dovod tople vode i 110 za hladnu vodu;
    • Autoputevi sa velikim prečnikom od 110 mm ili više u prečniku fiksirani su elementima koji se nalaze na razdaljini od 185 cm za prevoz hladne tečnosti i 160 cm za pokretnu toplu vodu.

    Clip Mounting

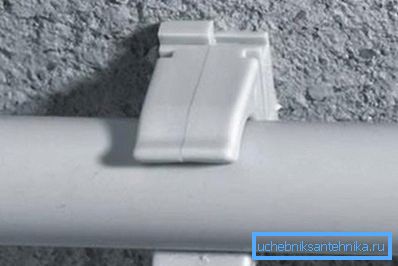

    Korištenje klipova

    Klipne vodove za PVC cijevi se proizvode pomoću najlonske tehnologije.

    Ovakva vrsta aditiva omogućava proizvodu da prenese značajne karakteristike performansi, kao što su:

    • Povećani koeficijent termičke stabilnosti;
    • Visoka čvrstoća, izdržati efekte mehaničkog tipa;
    • Jednostavnost i jednostavnost instalacije;
    • Niska cijena.

    Proizvodi kao što je klip, dostupni su na tržištu u velikom broju veličina, tako da možete odabrati najpogodnije za pričvršćivanje cijevi različitih prečnika. Da bi se proizvela pouzdana fiksacija ove vrste elemenata, bira se tako da se unutrašnji prečnik tačno uklapa sa spoljnim prečnikom cevi.

    Držači za glavu u obliku klipova osiguravaju ih aksijalnim kretanjem tokom procesa ekspanzije kada se temperatura povećava. Zbog toga se najčešće koriste pri kreiranju sistema za transport tople vode ili za grejne sisteme.

    Vijeće Ako želite da postavite nekoliko grana cevovoda blizu jedan drugog za pričvršćivanje na zid, na primer, možete koristiti dvostruke kopče.

    Korišćenje obujmica za crevo

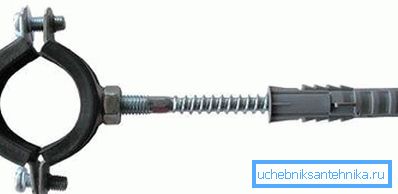

    Na fotografiji - najčešći tip

    Ako se komunikacioni sistem stvara od materijala velikih prečnika za transport masa sa ozbiljnom težinom, onda je korisnije koristiti plastične klešta, ali spajalice. Strukturno, takav proizvod je konvencionalni vijčani kravato, unutar kojeg je pažljivo postavljena gumena zaptivka.

    Ova vrsta elementa omogućiće kompenzaciju vibracija sistema u procesu transporta velikih količina medija. To je zato što u procesu ozbiljnih i značajnih fluktuacija u mreži, oni vam omogućavaju da bezbedno držite poziciju svakog od njegovih sekcija.

    Obujmice za pričvršćivanje PVC cijevi završene su pomoćnim klinovima i specijalizovanim čepovima. Na tržištu ćete pronaći i plastičnu i čeličnu stezaljku.

    Uprkos činjenici da se pričvršćivanje pomoću takvih elemenata smatra prilično krutim, ulažući napore u fiksiranje sistema, možete dobiti sledeće rezultate:

    • Rigidno fiksiranje cevovoda, postignuto samo uz maksimalno zatezanje svih vijaka. Ova svojina vam omogućava da koristite pričvrsne elemente za pričvršćivanje dela sistema kako biste umanjili rasipanje;
    • Plutajući nosač za PVC proizvode. Ako su pričvršćivači dovoljno zategnuti, onda će biti male praznine, omogućavajući slobodno kretanje cjevovoda. Ova vrsta instalacije može biti potrebna u slučaju fluktuacija temperature u radnom okruženju.

    Glavne vrste spona

    Spojnice

    Postoje stezaljke sledećeg oblika:

    1. Kabelske vezice. Takvi prilično jednostavni proizvodi se nazivaju i spone. Proizvođači snabdevaju ih pričvrsnim elementima koji se nalaze iznutra. Koriste se za pričvršćivanje i pričvršćivanje kablova na različite površine, vertikalne i horizontalne. Takvi estrihi su napravljeni od poliamida, koji je izdržljiv polimer;
    2. Obujmice cijevi. Težina klešta za pričvršćivanje cijevi je najveća, jer napraviti ih od čelika. Sastoje se od dva dela koji su pričvršćeni zajedno. Pouzdanost i čvrstoća montaže obezbeđuju gumenu zaptivku na unutrašnjosti proizvoda, ali postoje opcije bez njega;
    3. Građevinski pričvršćivači za pričvršćivanje cevi se koriste za stvaranje skela. Imaju zavidnu čvrstoću i omogućavaju ne samo povezivanje detalja šume, već i njihovo prikopčavanje na površine nosača;
    4. Pojas ili crv koristi se za povezivanje cijevi i creva, kao i za pričvršćivanje zidova i plafona.

    Obratite pažnju! Čvrsti prijelazi, osim funkcije za pričvršćivanje, omogućavaju zadržavanje čvrstoće creva.

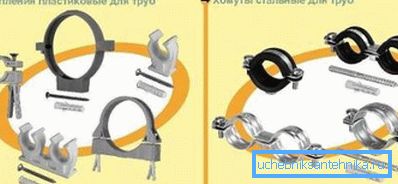

    Klasifikacija materijala

    Pored klasifikacije prema tipu, takve vezice se klasifikuju u zavisnosti od materijala iz kojeg su izrađeni:

    1. Metallic;
    2. Plastika.

    Redosled pričvrsnih držača sa stezaljkama

    Koristeći proizvode kao obujmice za pričvršćivanje cevi 110 ili drugačije veličine tokom procesa instalacije, moguće je izvršiti sve radove na polaganju cevi prilično brzo.

    Da biste to uradili, treba izvršiti sljedeću naredbu korak po korak:

    1. Za početak, ceo put mora biti označen.

    Vijeće U ovoj fazi ne smijete zaboraviti da se kanalizacijski sistem postavlja pod uglom. Ako ste zauzeti instaliranje sistema za dovod vode u neogrevane prostorije, potrebno je instalirati pod nagibom kako biste izbegli stagnaciju i akumulaciju vode.

    1. Na mjestu ugradnje rute, potrebno je obeležiti lokacije pričvrsnika, uzimajući u obzir dozvoljene udaljenosti između njih;
    2. Bušenje rupa na mestima za montažu za mozzak;
    3. Uz pomoć čekića i odvijača, morate postaviti stezaljke na mesta koja su prethodno obeležena i bušena;
    4. U završnoj fazi postavljamo cijevi u stezaljke i pričvrstimo pričvršćivanje do željenog nivoa.

    U zaključku

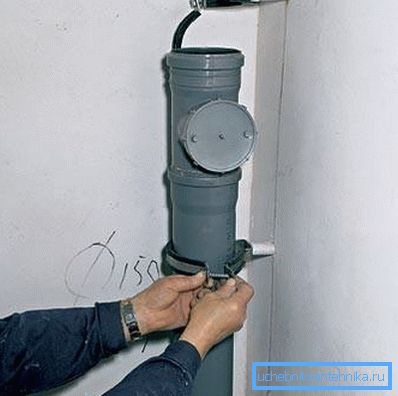

    Proces fiksiranja

    Koristeći proizvode kao što su klipovi i stezaljke, moći ćete samostalno i dovoljno brzo instalirati cijev bez upotrebe specijalizovanog alata i bez posebnih vještina.

    Pa, cevi, fiksirane na ovaj način, bez ikakvih problema će dugo vremena obavljati sve funkcije koje su im dodeljene. Video u ovom članku će vam reći još više informacija o tome kako proizvoditi PVC pričvršćivače.
