Šta i kako napraviti mašinu za savijanje profilne cijevi:

Prilikom sastavljanja različitih metalnih konstrukcija od oblikovanih cevi može biti potreban zakrivljeni dio. Zbog visoke čvrstoće profilnih cevi za savijanje, teško ih je savijati, pa se za obavljanje ove radnje koristi poseban uređaj. U ovom članku ćemo pogledati kako sastaviti ručnu mašinu za savijanje profilne cijevi, koja će biti sasvim dovoljna za potrebe domaćinstva.

Savijte profilnu cev na mašini

Dizajn uređaja

Princip rada

Svaka oprema za savijanje profilne cijevi pruža nežnu deformaciju, tako da dio nakon savijanja zadržava svoje karakteristike čvrstoće. Pored toga, uređaj vam omogućava da dobijete određeni radijus savijanja.

Tip mašine radi na principu rotirajuće štampe. Dno njegove ploče formiraju dva valjka. Gornja ploča je treći valjak smješten u sredini između dva donja. Zbog toga, takvi uređaji za savijanje profilne cijevi se nazivaju i trokraki bokobrani za savijanje cijevi.

Udaljenost između dva donja valjka određuje radijus savijanja. Štaviše, oni rade kao transporter, pomerajući deo kroz zonu deformacije. Gornji bubanj pritisne deo, osiguravajući njegovo savijanje.

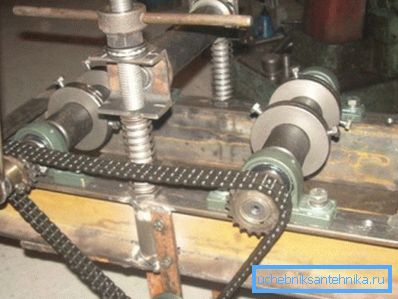

Dizajn sa navojem gornjeg vratila

Karakteristike rasporeda

Mašine za savijanje na profilnoj cevi imaju dva tipa:

  • Sa donjim valjkom za uvlačenje;
  • Top feed.

Gornji izvor se koristi u ručnim bravama za cevi, jer se realizuje pomoću obujmice, tj. metoda navoja. Donji izvor se vrši u mašinama, gde sila stezanja generiše hidraulički pogon ili priključak.

Dakle, mašina sa donjim hranom je snažnija i produktivnija. Međutim, to je mnogo složenije u izvršenju, stoga, ako se uređaj koristi za potrebe domaćina, tada je korisnije obaviti mašinu za savijanje cijevnih profila svojim rukama pomoću gornjeg izvora vratila.

Opcija cijevi bender sa podesivim rasporedom donje osovine

Takođe treba napomenuti da oblik transportnih valjaka utiče na performanse uređaja.

Može biti:

  • Gladak - u obliku cilindra;
  • Profil - u obliku cilindra sa žljebovima za cijev.

Profilirani valjci za cijevi mogu savijati nekoliko dijelova istovremeno u jednom prolazu, što je bitno u masovnoj proizvodnji metalnih konstrukcija. S obzirom da brzina obrade nije toliko važna za "kućne" mašine, obično su opremljena glatkim valjcima, a cena je niža.

Sample bed

Izrada mašina

Glavni čvorovi

Pre nego što napravite uređaj za savijanje profilne cevi sopstvenim rukama, trebalo bi da razmotrite njegove glavne elemente u kojima se sastoji. Dakle, mašina uključuje:

Stanina To je osnova čitavog uređaja, na koji su drugi dijelovi pričvršćeni. Kao pravilo, to je pravougaona metalna struktura.
Transporter Sastoji se od par valjaka, koji su fiksirani na okvir.
Nosač Sadrži vodiče za gornji bubanj.
Gornja osovina Fiksiran je u metalnom kućištu u obliku slova U.
Spona Zategnuti u nosač i popraviti položaj kućišta sa gornjim bubnjem.

Montaža kreveta

Počnite proizvodnju mašine sa svojim rukama sa sklopom kreveta. Po pravilu, u ove svrhe se koriste četiri kanala, od kojih se paralelepiped sastavlja. Montaža svih delova metala vrši se električnim zavarivanjem.

Transporter

Transporterski sklop

Nakon što krevet postane spreman, možete preći na sklop transportera.

Rad se obavlja u ovom redosledu:

  • Prvi korak je da pripremite dva identična klipsa. Gotovih delova možete naći ili naručiti u prodavnici.
  • Zatim se zagrade moraju zavariti do okvira u koji će se ubaciti valjci.
  • Zatim se vijak ubacuje u rupu svakog para zagrada, koji služi kao osa za valjak. Osovina se stavlja na vijak, nakon čega se osovina fiksira sa navrtkom.
  • Sa jedne strane valjaka, zavareni su lančani zupčanici.
  • Između valjaka, potrebno je instalirati sistem zatezanja lanca, što je ravna konzola sa malim valjkom i zupčanikom. Pomeranjem zupčanika gore ili dole, možete podesiti napetost lanca.
  • Na kraju rada na transportnoj traci, ručica sa polugom treba zavariti na jedan od valjaka.

Savjet! Poželjno je odmah nabaviti brzine pomoću lanca tako da ne postoje problemi sa nekompatibilnošću delova.

Na slici - primer stege (pogled na vrh)

Spona sklopa

Završna faza rada je montaža stezaljke, koja se obavlja u sledećem redosledu:

  • Pre svega, noge U obliku nosača, koje se sastoje od četiri profila, zavarene su do rama. Razlika između njih bi trebala biti 42-43 milimetara.
  • Zatim se napravi mali nosač u obliku slova U, koji je zavaren sa profilom od 40 mm. Noge konstrukcije su bušene rupe za osu vratila. Visina nogu treba da bude nekoliko centimetara veća od prečnika vratila.
  • Zatim, montirani nosač sa valjkom mora biti umetnut u razmak između nogu velikog nosača. Mali nosač treba slobodno kretati u velikom smeru prema gore / dole.
  • Gornji držač je zavaren do nogu velikog nosača, u sredini čije se rupa za navrtku buša.
  • Nadalje, navrtka je zavarena u ovu rupu, u koju se iglica naknadno zavrta. Preporučljivo je osigurati obruč u donjem držaču, uz istovremeno osiguranje slobodne rotacije. Ovo će omogućiti da gornji bubanj popravite u različitim položajima.

Savjet! Pre nego što nastavite sa proizvodnjom mašine, poželjno je da završite crtež, što će izbjeći greške u procesu instalacije.

Ovaj rad na dizajnu je završen. Treba napomenuti da mašine napravljene na sličan način za savijanje profilne cijevi svojim rukama nisu inferiorne u odnosu na slične vlasničke uređaje čija cijena je vrlo visoka.

Zaključak

Sa barem malo iskustva sa metalnom i aparatom za zavarivanje, možete samostalno izvršiti gore navedeni uređaj. Kao rezultat toga, takva kućna mašina za savijanje profilne cijevi će omogućiti dobijanje zakrivljenih dijelova koji mogu biti potrebni za različite potrebe za kućnim potrebama. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
