Provera kanalizacije: funkcije instalacije

Za normalno funkcionisanje kanalizacionog sistema, potrebno je pravilno projektovati i graditi. Pored osnovnih elemenata - cevi - koristi se veliki broj pomoćnih delova. Jedna od njih je inspekcija kanalizacije. Uprkos izgledajućoj beznačajnosti, ona igra možda najvažniju i odgovornu ulogu.

Važan i neophodan oblikovan element

Potreba za instaliranje revizije

Kanalizacija je prilično složena inženjerska mreža koja može prouzrokovati mnogo različitih problema tokom rada. Najčešće se pojavljuju problemi kada sistem za odvođenje otpadne vode korišćene vode nije pravilno sastavljen (naročito ako ga neiskusni zanatlije sjedinjuju sopstvenim rukama). Takođe, greške se često čine u radu, čija cijena koriguje dostiže troškove novog sistema.

Glavni problem u većini slučajeva su blokade, odnosno opstrukcija kanalizacionih cijevi usled akumulacije raznih ostataka. Lako ga je ukloniti, pitanje je kako doći do željenog segmenta unutar sistema odvoda, jer u većini slučajeva ima širok sistem i značajnu dužinu.

Bez revizije ne garantuje se pravilan rad kanalizacionog sistema.

Da bi se rešili gore navedeni problemi, primjenjuje se revizija na kanalizaciji.

Dizajn funkcije

Izgled detalja

Revizija kanalizacije je poseban oblik, izveden u obliku čizme, u kojem je bočna grana zatvorena posebnim poklopcem.

Ranije, kada je glavni materijal za proizvodnju kanalizacionih cijevi bio liveno gvožđe, ovaj dio je imao složeniji oblik:

  1. Pravougaoni otvarač u cevi zatvoren je posebnim poklopcem od livenog gvožđa, koji je fiksiran na mestu sa četiri masivne vijke.
  2. Tvrdoća je obezbeđena gumenom zaptivkom koji pokriva celi izlaz..
  3. Zavrtnji poklopca su zategnuti nakon pregleda cevi ili uklanjanja blokade kanalizacije na poseban način - poprečno. U suprotnom, za postizanje željenog stepena zategnutosti bilo je problematično.
Revizija fotografija iz livena gvožđa

Obratite pažnju! Trenutno, cijevi od lijevanog gvožđa gotovo su van upotrebe, dajući proizvod PVC-u, koji imaju mnoge prednosti. Shodno tome, dizajn korišćene revizije se promenio.

Karakteristike modernih oblika:

  • plastika se koristi u suprotnosti od livenog gvožđa;
  • izmenjen oblik.

Trenutno se rupa okružuje zbog karakteristika proizvoda livenja. Pored toga, poklopac nije pričvršćen vijcima, već uz pomoć običnog navoja. Ovo pojednostavljuje održavanje kanalizacionog sistema i obezbeđuje adekvatan nivo nepropusnosti.

Vrste konstrukcija

Za instalaciju unutrašnje kanalizacije korištena je revizija polipropilena, obojena u karakterističnoj sivoj boji. Dijelovi za instalaciju na otvorenom su braon boje. Međutim, u drugom slučaju (za servisiranje glavnih kanalizacionih kanala) opremljeni su posebni bunari za pregledanje.

Za praćenje stanja vanjske kanalizacije koristi se šaht.

Prema tome, stavka ima samo dva tipa:

  • prečnik 110 mm;
  • prečnika 50 mm.

Za naročito precizne dati sve tehničke karakteristike.

Prečnik, mm Težina kg Dužina mm
50 0.075 115
110 0.33 185

Postupak montaže ovog elementa se ne razlikuje od procesa povezivanja svih ostalih dijelova. Najvažnije je odabrati pravo mjesto instalacije.

Glavna svrha revizije je praćenje stanja kanalizacionog sistema i, ako je potrebno, očistiti ga. Zbog toga je važno obezbediti povoljan pristup čvoru, jer se ponekad veliki i gusti uređaji koriste za ispiranje cevi.

Moguće je ugraditi ove elemente i na horizontalne i vertikalne cevi. Potrebno je samo postići neophodan stepen zapušljivosti svih zglobova.

Revizija prečnika 50 mm

Navedene su glavne prednosti polipropilenske revizije:

  • sposoban da izdrži kanalizaciju visoke temperature (do + 95 stepeni Celzijusa);
  • Ima gladak unutrašnji prostor koji vam omogućava da izbegnete blokade tokom prolaska otpadne vode;
  • ne zahtijeva bojenje ili korištenje drugih mjera protiv korozije;
  • ima dug vek trajanja duže od 50 godina;
  • održava velika opterećenja i ne sruši pod uticajem niske temperature vazduha;
  • toleriše izlaganje raznim hemikalijama.

Obratite pažnju! Instaliranje revizija nije nikakav, već neophodnost. Uštede prilikom nabavke i ugradnje ovih delova u kanalizacionom sistemu mogu dovesti do potpunog neoperativnosti u budućnosti, što će zahtijevati znatne troškove kako bi se riješila situacija.

Karakteristike instalacije revizija

Tehnološki zahtevi

Uputstva za projektovanje i instalaciju kanalizacionih sistema (SNiP 2.04.01-85) zahtevaju instalaciju ovog oblika u sledećim slučajevima:

  • sa svakim otvorom odvodne cevi pod uglom od 45 stepeni ili više;
  • na dnu svake vertikalne cevi;
  • kada spajaju dvije kanalizacijske cevi u jednu;
  • na ravnoj cevi prečnika do 100 mm - svakih 15 metara, više od 100 mm - svakih 30 metara;
  • na zamku postavljenom na kraju kanalizacionog sistema privatne kuće.

Zapamtite da prilikom sakrivanja cjevovoda, pristup reviziji treba da bude opremljen sa šahtovima sa otvorima od najmanje 30x40 cm.

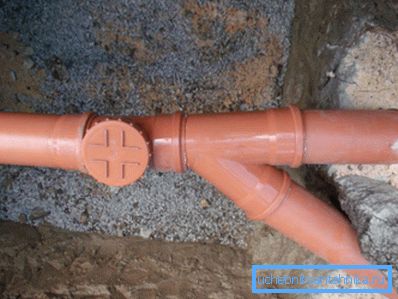

Spoljna inspekcija kanalizacije

Što se tiče internog kanalizacionog sistema, uslovi su sledeći:

  • centralne staze na prvom i poslednjem spratu u odsustvu dodatnih grana;
  • centralna garaža sa tezama - na svakom spratu;
  • na cevima na koje su povezani 3 ili više sanitarnih uređaja - na početku odeljka;
  • ugao - ako se cijev ne može očistiti kroz drugu rupu.

Proces montaže

Instaliranje revizije u kanalizacionom sistemu ne uzrokuje poteškoće:

  • očistite zvono i glatki kraj cevi od prašine i ostataka;
  • proverite da li postoji tu gumeni prsten za zaptivanje, što je neophodno kako bi se osigurala steznost sistema;
  • podmazati gladak kraj cevi sa zaptivnim materijalom i ubaciti ga u utičnicu revizije do stopa;
Da biste instalirali, jednostavno umetnite glatki kraj u utičnicu
  • na cevi obeležite mesto na kojem će se nalaziti utičnica;
  • povucite cev nazad razmak od oko 1 centimetar.
Povucite cev malo iz utičnice

Instalacija je završena.

Zaključak

Pošto ste shvatili šta je revizija kanalizacije i zašto je to neophodno, nećete imati sumnje o potrebi instaliranja ovog elementa u sistem. Detaljnije o instalaciji kanalizacionih sistema moguće je naučiti iz video snimka u ovom članku.
