Pribor za polipropilenske cevi i alate za njihovu ugradnju

Koji alat za polipropilenske cijevi je potreban za ugradnju vodovodnih ili grejnih sistema? Koji se elementi i ventili koriste u različitim slučajevima? Kako je sama instalacija? Pokušajmo odgovoriti na ova pitanja.

Ugradnja polipropilenskog vodovoda.

Tehnologija montaže

Počnimo sa kratkim opisom tehnologije instalacije i materijalnih karakteristika.

Potrebno je da razumete funkciju uređaja.

  1. Cijevi za vodu - polipropilen i svi drugi često trebaju odgovarati veličini.. U tom slučaju, krajevi rezne mlaznice trebaju biti orijentisani striktno pravolinijskim na njegovu uzdužnu osu i bez oštrica.

Savet: preporučljivo je ukloniti spoljnu fazu sa kraja. Stoga smanjimo verovatnoću bodovanja prilikom sklapanja veze.

  1. Zatim se odsečena cev na mestu i spojni spoj za njega raste na niskotemperaturnom lemljenom gvožđu zagrejanom na 240-260 stepeni. Mlaznica odgovarajuće veličine omogućava istovremeno zagrevanje obe komponente.
  2. Nakon što se površine istopile, ostaje samo da se kombinuju i popravi neko vreme potrebno za čvrstoću plastike.. Trajanje grejanja, fiksiranje delova i njihovo potpuno hlađenje zavisi od prečnika.
Prečnik, mm Grejanje, s Fiksacija, sek Hlađenje, min
20 6 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4
63 24 8 6
75 30 10 8
90 40 11 8
110 50 12 8

Prilikom izvođenja instalacijskih radova sa vlastitim rukama potrebno je razmotriti određeni broj suptilnosti.

  • Polipropilen je materijal sa prilično visokim koeficijentom toplotnog širenja. Jednostavno rečeno, na vrućoj vodi i cevi za zagrijavanje će se zagrijati. Da bi se osiguralo da se ne prolaze kada se produžavaju, dugi cjevovodi se isporučuju sa kompenzatorima - kružnim ili krivinama u obliku slova U.
Kompenzatori zvona za tople vode.
  • Ojačani polipropilen je poželjan za toplu vodu i grejanje: armiranje povećava zateznu čvrstoću cjevovoda i značajno smanjuje izduženje pri zagrevanju. Kao ojačanje se koriste sečena staklena vlakna (vlakna) i aluminijumska folija.
  • Za ojačanje aluminijuma potrebno je prethodno uklanjanje u zavarivanju. Uputstvo se odnosi na činjenicu da se aluminijum u kontaktu sa vodom postepeno uništava zbog elektrohemijskih procesa koji protiče između njega i drugih metalnih elemenata kola; uništavanje folije će uzrokovati da se cev rasprši katastrofičnim padom svoje snage.

Sada se upoznajmo sa alatima i komponentama koje instalater možda treba u različitim fazama rada.

Dodatna oprema

Uređaj za montažu

Fitingi za povezivanje cevi, oni su takođe fasonine za cevi od polipropilena bez konkurencije u pogledu jeftine zbog jednostavnosti njihovog uređaja. U suštini, ovo je samo figuralan komad plastike sa jednim ili više priključaka. Metalni umetci su potrebni samo za parenje cevovoda sa navojem.

Obratite pažnju! Ventili od polipropilena su obični kuglični ventili i dušeci, sastavljeni u plastičnom kućištu u jednom delu i ugrađeni koristeći istu nisko temperaturnu zavarivu. Zbog jeftinosti polimera, njihova cijena je nešto niža nego kod svih metalnih kolega.

Nekoliko vrsta fitinga.

Neki oblikovi dijelovi za cevi od polipropilena vrede spomenuti odvojeno.

Američka žena

Američki za cevi od polipropilena - priključak koji vam omogućava da jednostavno rastavite vezu sa vodovodnim uređajem. To je, po pravilu, spojnica ili ugao sa mesingom (ponekad hromiran), uključujući i navrtku za kapu.

Najčešće, Amerikanac se koristi u sistemima grejanja. Radi se o funkcionalnom analogu sgona na oblogu ispred radijatora ili konvektora: radi demontaže uređaja za grijanje, dovoljno je samo da odvrnete obe matice. Stezanje veze obezbeđuje gumeni, silikonski, paronitni ili fluoplastični zaptivači.

Angle American.

Euroconus

Euro konus za cevi od polipropilena je još jedna oprema za izradu odvojivih spojeva između polipropilena i metalnog dela cjevovoda. Opcije izvršenja se mogu veoma razlikovati među sobom: pod eurokovinom razumiju kako polipropilenski proizvod za zavarivanje, tako i metalnu spojnicu sa podeljenim prstenom.

Ključna zajednička karakteristika je upotreba spojnice sa navrtkom i konusnog oblika površine koja pričvršćuje zaptivku prstena.

Euroconus za zavarivanje.

Kolekcionar

Kolektor za cevi od polipropilena se koristi u slučajevima kada se voda ili rashladna tečnost razblažuju na sanitarne uređaje ili uređaje za grejanje ne po redosledu, već nezavisno. Dakle, u slučaju vodosnabdevanja, moguće je izbegavati pad pritiska na jednom uređaju kada se koristi drugi. Za grejanje, međutim, ožičenje kolektora (snopa) omogućava nezavisno podešavanje sektora baterija ili podnog grejanja.

Kolektor može biti potpuno metalni, potpuno polipropilen (za zavarivanje) i polimer sa mesinganim umetcima za povezivanje ventila na navoje. Ponekad su ventili ugrađeni u kolektor. Za povezivanje cevovoda sa njim se često koriste gore opisani tipovi odvojivih fitinga.

Alternativno ime je češalj za cevi od polipropilena.

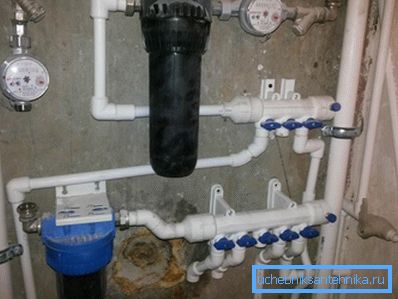

Polipropilenski češalj sa integriranim ventilima.

Kompenzator

Već smo pomenuli najjednostavnije kompenzore: predstavljaju namotaj ili krivinu cevovoda. Međutim, najjednostavnije rešenje neće uvek biti nedvosmisleno najbolje: sa skrivenom podlogom takav kompenzator će biti mnogo problematičnije koristiti, pa čak i sa otvorenim izgledom, dobijena konstrukcija će biti, recimo, amater.

Zglobovi za ekspandiranje za polipropilenske cevi su, prosto, deo od valovitog cijevi od nerđajućeg čelika. Često je taloženje zaštićeno kliznim ekranom, sprečavajući njeno slučajno oštećenje.

Glavni nedostatak mehura na pozadini sklopa ili prstena u obliku slova U je neverovatno visok trošak. Na primer, sa prečnikom od 20 mm, kompenzator meha košta 2,5-3,000 rubalja, prečnika 40 mm - već u 5 - 7 hiljada.

Zidne spojnice na navojima, opremljene zaštitnim ekranom.

Alati

Lemljenje

To je grejni element sa izmenjivim mlaznicama većim prečnikom. Tipična električna snaga - od 600 do 2000 vati; trošak varira od 800 rubalja za uređaje na ulaznom nivou do 20.000 i više za uvezenu opremu orijentisanu na profesionalce.

Korisne opcije su Teflon premaz ravnog grejnog elementa koji omogućava da se koristi za zavarivanje polietilenskih cevovoda malih promjera i mogućnost podešavanja temperature.

Referenca: polietilen - više taljiv u poređenju sa polipropilenskim polimerom. Kuva nakon zagrevanja do 200 - 220 stepeni.

Lemljenje sa teflonskim premazom grejnog elementa.

Uređaj za lice

Alat za obradu cevi za polipropilen - alat dizajniran da ukloni aluminijumsku foliju zalepljenu između dva sloja polipropilena. To je metalni rukav sa jednim ili dva krajnja noževa, koji, kada se okrenu, presecaju foliju do dubine od 2-3 mm. Prilikom zavarivanja, izrez je napunjen polimerom; čime se sprečava dodir metala vodom.

Noževi noževa.

Brijač

Brijač za cevi od polipropilena razlikuje se od krajnjeg kapa samo zato što se noževi u njemu ne nalaze na kraju cevi, već na bočnim stranama. Odstranjuje folijski sloj izvan cijevi. Oba lica i brijača se prodaju i za ručno skidanje i sa mogućnošću ugradnje svrdla u kertridž.

Na fotografiji - ručni brijač za dva prečnika.

Zaključak

Nadamo se da će naš kratak izlet u osnove polipropilenske instalacije biti od koristi za čitatelje. Kao i obično, dodatne tematske informacije možete pronaći na video snimku u ovom članku. Successes!
