Pribor za metalne cijevi - sve što vam je potrebno za

Otpornost na koroziju, otpornost na mehaničko naprezanje, mala težina i lakoća montaže omogućavaju upotrebu metalnih cevi za ugradnju sistema grijanja i vodovoda. Pre nego što nastavite direktno na instalaciju nije suvišno poznato je minimalnim skupom komponenti, bez kojih to ne može učiniti.

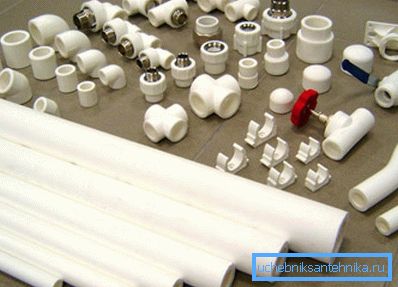

Pribor za metaloplastični cjevovod

Malo o tehnologiji montaže

Bez obzira na to da li se ugradnja sistema vodosnabdevanja ili grejanja, montaža metalnih cevi vrši u sledećem nizu:

  • rezanje cevovoda. Cevovod se isporučuje u kalemovima, tako da ne možete bez njega. U ovoj fazi, naročito morate pažljivo kontrolisati kvalitet reza, na kraju ne bi trebalo biti brušenja;
Cevovod se isporučuje u kalemima
  • kalibracija - nakon rada sa makazama, neophodno je vratiti geometriju sekcije, a ova operacija se može kombinovati sa šameringom;
  • ustvari, veza će odgovarati bilo kojoj od najčešćih fitinga, na primer, Amerikanca.

Bolje je sječiti metalnu cijev

Kada se postavlja pitanje, kako sečiti plastične cijevi, mogu se smatrati posebnim makazama. Njihovi sečivi omogućavaju vam savršeni kvalitet reza, bez zagrljaja i zaglavljivanja.

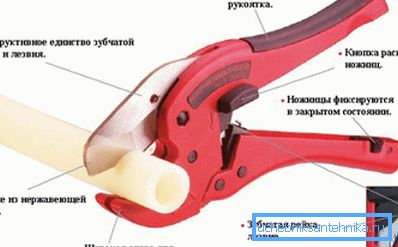

Makaze za sečenje cijevi

Obratite pažnju! Ako jednostavno pritisnete ručice makazama, materijal se može malo prevrnuti. Da bi se ovo izbjeglo, cijevi se moraju okretati tokom sečenja.

Ako nema makaze u ruci, onda možete da uradite sa redovnom žičaru. Međutim, u ovom slučaju, kvalitet reza će biti nešto lošiji.

Nakon što ćoška mora da obradi ivice datotekom. Uobičajeni zahtev za obe opcije je pravednost ravni rezanja uzdužne ose cevovoda. Čak i mala pristrasnost može prouzrokovati zajednički neuspjeh u budućnosti.

Kalibracija cijevi

Kalibrator - najvažniji alat za metalne cijevi, koji vam omogućuje da vratite oblik sekcije. Često kada je cevovod isečen, njegov kraj je blago deformisan i operacija kalibracije će mu omogućiti da postane okrugla.

Možete odabrati 2 vrste kalibratora:

  • alat koji je namenjen samo za vraćanje geometrije i plamen;

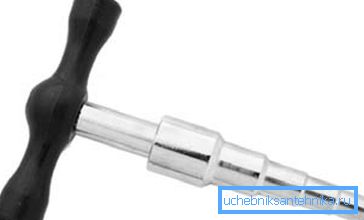

Jednostavan kalibrator

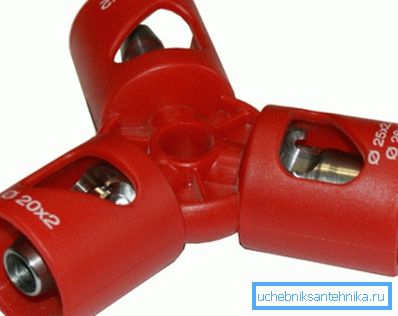

  • kalibrator za metalne cevi, koji pored ovih operacija vam omogućava da odmah uklonite fazu.

Što se tiče tehnologije kalibracije, obavlja se u sljedećem nizu:

  • Odabran je i pogodan promjer mlaznice i ubacuje se u cevovod. Ako je zadnjica deformirana, onda je možda potreban napor;
Suočavanje sa kalibratorom
  • nakon toga morate samo okretati kalibrator, a da ne uklonite kraj cevovoda od njega, lopatice noževa će ukloniti fazu pod pravim uglom.

Instalacija cevovoda

Kada osoba razmišlja o tome kako raditi sa plastičnim cevima, najčešće se postavlja pitanje izbora veze.

Postoji mnogo načina, svaka od njih ima svoje prednosti:

  • potisnite fitinge. Istovremeno, kraj cevovoda jednostavno se ubacuje do zaustavljanja, radi lakšeg pristupa, čak obezbeđuju i prozor za pregledanje. Nedostatak ove vrste veze je prilično visoka cena, a sam zglob se dobija u jednom dijelu;

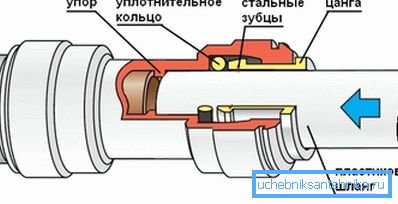

Priključni dijagram sa ugrađenim priključkom
  • pritisni elementi. Ovaj metod priključenja se koristi ako je potrebno za povezivanje metal-plastike sa metalom. Pored same montaže, kliješta će takođe biti potrebne. Stezanje spoja postiže se deformacijom metala. Ova vrsta spoja se takođe smatra jednim dijelom;
Cevni priključak pomoću presa
  • crimp fittings - najčešća varijanta priključka na gasovod.

Pričvršćivanje okova je jedna od najpopularnijih vrsta spojnica za crimpovanje, ona pruža i visoku čvrstoću i dovoljnu zaptivenost veze, a ako je potrebno, spoj se može lako rastaviti. Osim toga, ova montaža se može ponovo koristiti.

Uređaj takve veze je sledeći:

  • na cevi stavljaju se navrtka i kompresioni prsten (kompresioni prstenovi su poznati i kao koluti za metal-plastične cevi);
  • onda se ubaci u fiting;
  • matica je čvrsto stegnuta, čahura je blago deformirana i čvrsto popravlja kraj cevovoda.

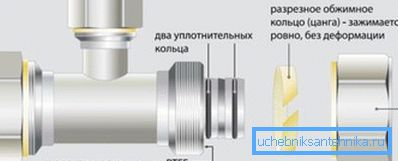

Dijagram fiksiranja kola

U poređenju sa drugim metodama, to su odvojive veze koje su popularnije. Kada ih koristite, lako se rešava pitanje kako rastaviti plastične cijevi.

Obratite pažnju! Prilikom ubacivanja cevi u fiksiranje, nije moguće staviti previše sile na njega, jer to može oštetiti gumene zaptivke. Da bi se olakšao proces završetka cevovoda može se podmazati.

Odvojeno, vredi spomenuti vezu koristeći eurokone. Dizajn omogućava da bude kategoriziran kao odvojiv, male razlike leže u uređaju za montažu. Na gasovod se stavlja matica i čahura, u njega se ubacuje evrokon za metal-plastične cijevi, a matica je zategnuta.

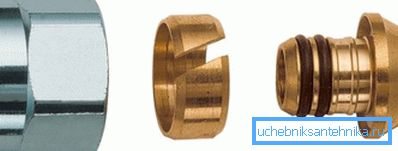

Euroconus na fotografiji

Pored toga, za instalaciju će biti potrebni elementi kao što su čepovi, križevi, adapteri, koji omogućavaju povezivanje različitih prečnika, manifolda (za sisteme grejanja), uglovne armature.

Kako savijati plastičnu cijev

Jedna od prednosti metal-plastike je njegova fleksibilnost, tako da možete raditi sa minimalnim brojem fitinga. Na primjer, umjesto ugradnje uglovnog fitinga, možete samo malo savijati sam cijev. U proizvodnji takvog elementa kao namotaja metal-plastičnih cijevi također ne može učiniti bez savijanja.

U foto-savijanju cevovoda koristeći unutrašnju cev

Glavni problem sa deformacijom gasovoda je to što može jednostavno da se probije. To jest, njeni zidovi će se konvergirati na krivini, što će onemogućiti normalnu cirkulaciju hladnjaka.

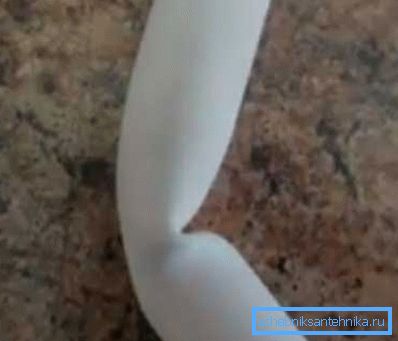

Posledice neuspešne fleksije

Ovaj problem se može riješiti na dva načina:

  • pomoću bendera za cevi;
  • savijte cevovod sopstvenim rukama. U ovom slučaju morate popuniti unutrašnji prostor cevi kako biste sprečili prelom.

Sa ručnim savijanjem, cev se može napuniti peskom ili soljem. Može da zameni cev. Nakon punjenja i zaptivanja rupa na krajevima, možete bezbedno savijati cevovod.

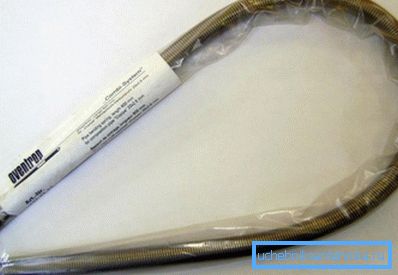

Umjesto rasutih materijala biće prikladan oprug za metalne cijevi. Njegov prečnik bi trebao biti samo malo manji od unutrašnjeg prečnika samog cijevi.

Prolaz savijanja

Što se tiče bendera, mogu se klasifikovati metodom savijanja:

  • olovka - čvrsti element se kreće unutar cjevovoda;
  • segment - dok se savijanje vrši koristeći set cipela za različite prečnike i radijume savijanja.

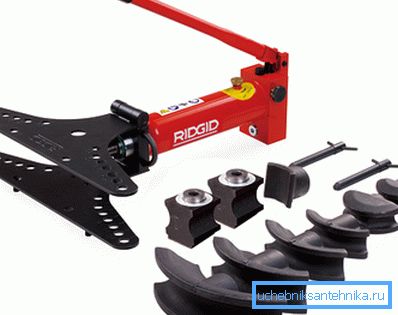

Pipe Bender sa kompletom cipela

Uputstvo za savijanje cevi u ovom slučaju je jednostavno - dovoljno je samo primijeniti napor na polugu cijevi bendera. Cev čvrsto pritisnuta na cipelu i deformisana.

Obratite pažnju! Za bilo koju veličinu postoji minimalni radijus savijanja. Može se odrediti formulom 5 • D, gdje je D prečnik cjevovoda.

Razvodnici za metalnu cijev

Kolektor je potreban ako je grejanje u stanu organizovano radijalnim šablonom. U tom slučaju i vruća i hlađena rashladna tečnost se isporučuju u kolektor, i već od nje prolazi ožičenje do radijatora sistema grijanja (odvojena cijev za dovod i izlaz za svaki radijator).

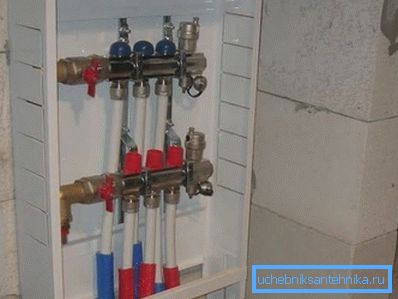

Kolekcionar

Uglavnom, češalj (ili kolektor za metal-plastične cijevi) je cijev sa utičnicama zavarenim na njega. Ako budžet dozvoljava, kolektori mogu biti opremljeni takvim elementima kao termalne glave i merači protoka.

U slučaju maksimalne opreme potrebno je:

  • Instalirajte merače protoka na glavu za hranu. Zahvaljujući tome, u svakom trenutku je moguće izmeniti volumen hladnjaka koji se isporučuje svakom radiatoru posebno;
  • Termalne glave su postavljene na kolektor sa "povratkom". Senzori neprekidno prate temperaturu hladenog rashladnog sredstva i mogu povećati ili smanjiti veličinu prolaza. Zbog toga, na primer, tokom hladnog snapa, veličina prolaza se povećava, a protok rashladnog sredstva kroz radijator u skladu s tim se povećava.

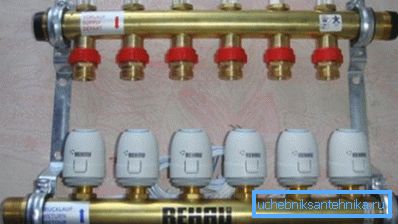

Kolektori su opremljeni protokom i termalnim glavi

Cena takvog sistema može znatno premašiti 10.000 rubalja, tako da možete dobiti skromnije opcije. U tom slučaju, utikači se ostavljaju na češalju da bi se naknadni sakupljač sa regulatorima temperature ili merilima protoka u budućnosti.

Sumirajući

Instalacija metalno-plastičnog cevovoda - jednostavan zadatak. Ali za ovo će vam biti potreban set dodatnih alata i fitinga kako biste osigurali čvrsto i trajno povezivanje cevi. Informacije u ovom članku će dati opšti utisak o tome šta je potrebno za postavljanje gasovoda.

Video u ovom članku pokazuje primjer vezivanja plastičnih cijevi.
