Ploče za ventilaciju: glavne sorte i njihove karakteristične

Kada ugrađujete kuhinjsku kapuljaču sa ventilacijom u ventilaciju, pored samog uređaja koristi se i vazdušni kanal, koji zauzvrat povezuje poklopac sa ventilacijskim vratilom. Kanal se sastoji od pravougaonih ili okruglih cevi i fitinga koji vam omogućavaju da promenite pravac puta.

Sličan princip se koristi i za industrijske ventilacione sisteme, u kojima, u skladu sa konstrukcionim i specifičnim karakteristikama građevinskog objekta, ravne cijevi se zamjenjuju sa oblikovanim elementima koji vam omogućavaju da promenite pravac puta uz željeni ugao.

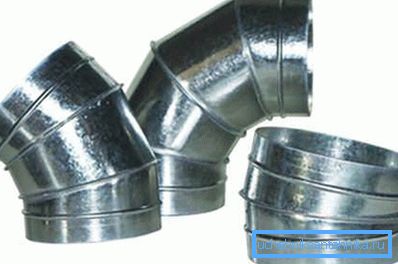

U foto galvaniziranom čeličnom okruglom savijanju

U ovom članku ćemo govoriti o glavnim tipovima oblikovanih elemenata koji se koriste za promenu pravca kanala.

Dizajn funkcije

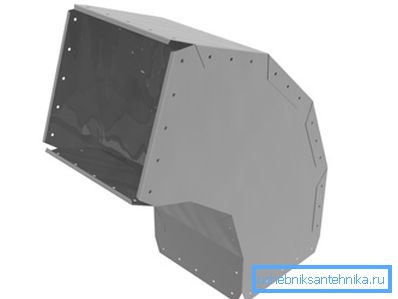

Proizvod od čeličnog lima sa kvadratnim presekom

Savijanje (koleno) je spojni element u kanalu koji vam omogućava da promenite tok ventilacionog sistema rukama. Moderni savijeni na prodaju su proizvodi proizvedeni korišćenjem različitih materijala, uključujući crni čelik, nerđajući čelik ili pocinkovani čelik, plastika (za ugradnju ekstrakta domaćinstva) itd.

Posebna vrsta kolena zbog dizajnerskih karakteristika, ne koriste se kao povezujući elementi prilikom izgradnje vazdušnih kanala, već kao industrijske vanjske bočne emisije. U takvim elementima ugrađeni su posebni pregradni zidovi ili perkola, koji sprečavaju prodiranje ostataka i materije u cevi.

Metalna kondenzata od ventilacije GTO-OK

Važno: Područje ventilacije važan je parametar koji treba uzeti u obzir prilikom izbora proizvoda.

Površina u ovom slučaju je određena formulacijom Sc = L x 2,778 / V.

  • Sc je izračunata površina
  • L je protok vazduha koji prolazi kroz cev.
  • V je brzina kojom se vazduh kreće kroz ventilaciju,
  • 2.778 je koeficijent prema kojem su dimenzije konzistentne (na primer, brojila i centimetri).

Klasifikacija prema vrsti proizvodnih materijala

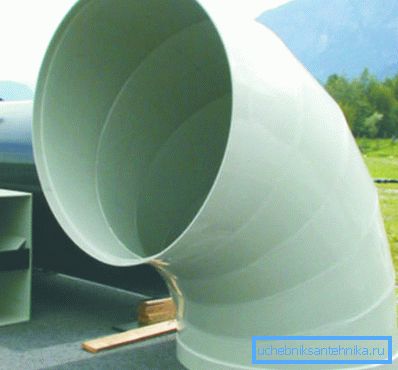

Plastično koljeno

Na osnovu vrste upotrebljenog materijala, zavoji koji se koriste za izgradnju ventilacionih sistema podeljeni su u sledeće modifikacije:

  • Pocinkovane cevi za odvodnjavanje - napravljene su od crnog čelika, prevučene tankim slojem cinka. Asortiman proizvoda predstavlja modifikacije koje se koriste u izgradnji industrijskih i domaćih sistema.

Glavna prednost ovih proizvoda je pristupačna cijena kombinovana sa otpornošću na koroziju.

  • Modifikacije od nerđajućeg čelika retko se koriste, pošto je njihova cena visoka, a težina vrši značajno opterećenje na površini zidova ili podova. Proizvodi od nerđajućeg čelika se, po pravilu, proizvode malim prečnikom i koriste se isključivo u formiranju domaćih ventilacionih sistema.
  • Crni čelični laktovi su popularni u izgradnji industrijskih kanala. Relevantnost ovih proizvoda je zbog niskih troškova. Upotreba takvih modifikacija se ne preporučuje kod izgradnje sistema namenjenih izduvnom vazduhu sa prekomjernom vlažnošću.
  • Plastične modifikacije su izrađene od polimernih materijala otpornih na mehanička opterećenja i deformacije. Proizvodi se koriste samo u proizvodnji ventilacije za kućanstvo.

Drugi kriterijumi za izbor

Izlaz ventilacije 90 stepeni sa tipom prirubničkih priključaka

Nakon što smo odlučili o kojim proizvodnim materijalima se izvode ventilacione krivine, razmotrite preostale kriterijume, prema kojima se određuje uputstvo za odabir odgovarajuće modifikacije.

  • U skladu sa konfiguracijom preseka, razlikuju se okrugli i pravougaoni proizvodi.. Direktno na performanse sistema, oblik poprečnog preseka ne utiče na bilo koji način. Izbor konfiguracije poprečnog preseka najčešće je motivisan oblikom otvora za izduvavanje na upotrebljenoj ventilacionoj opremi.

Važno: Razlika u konfiguraciji sekcija može se nadoknaditi pomoću posebnih adaptera. Ali moramo zapamtiti da korišćenje adaptera smanjuje aerodinamički kanal i negativno utiče na performanse sistema u cjelini.

  • Metalni proizvodi mogu biti izrađeni od čelika sa debljinom lima od 0,55 do 8 mm.

Pri montaži sistema za domaćinstvo koriste se kolena od najtanjeg čeličnog lima, čija težina neće imati mehaničko dejstvo na zidu ili na pokrivaču na kojoj je ventilacioni kanal fiksiran. Pri montaži industrijskih sistema koriste se proizvodi od debelog čelika.

To je zbog toga što sa velikim prečnikom kanala samo zbog povećane debljine zida možete sačuvati konfiguraciju preseka.

  • U skladu sa vrstom priključka, koriste se laktovi sa prirubnicom (koji se koriste za sklapanje industrijskih sistema) ili modifikacije tipa bradavice, gde se koristi zaptivna guma da bi se postigla potrebna zategnutost.

Modifikacije sa priključkom bradavice karakterišu jednostavnost i čvrsti rokovi za ugradnju. Ali takva koljena se koriste samo u kućnim sistemima, gdje je kapacitet snabdijevanja vazduhom nizak.

  • U skladu sa uglom rotacije, modifikacije izračunate na 45 i 90 stepeni su različite.. Međutim, na zahtev kupca može se napraviti krivina, čiji ugao se bira u skladu sa određenim karakteristikama gradilišta na kojem se vrši instalacija.

Važno: Radijus okretanja je karakteristična karakteristika kolena sa kružnim poprečnim presekom. U standardnim proizvodima, radijus okretanja je jednak prečniku odseka. Ako je potrebno, ovaj parametar može se promeniti u skladu sa potrebama kupca.

Mogu li to učiniti bez montaže kanala

Šema operacije recirkulacije haube

Ako konfiguracija prostorije ne podrazumeva mogućnost provodjenja kanala spolja ili u ventilacioni vratilo, izduvne kapuljače se mogu naneti bez provetravanja na ventilaciju.

U srcu takvih uređaja primenjuju se apsorpcioni filteri koji apsorbuju i akumuliraju neprijatne mirise. Kuhinjica za kuhinju bez izduvnih gasova u ventilaciji neće odbiti instalaciju kanala. Međutim, filteri, kao punjenje, neophodno je da se promene, inače se njihovi učinci smanjuju.

Zaključak

Sada znamo šta je uputstvo za odabir kanala za sklapanje vazdušnog kanala i možemo odabrati one komponente sa kojima će ventilacija imati zavidne performanse (pogledati i članak Grejači za ventilaciju: vrste, instalacija, proračun).

Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
