Metalne cevne obujmice - vrste i upotreba

Iako metalne obujmice nisu direktno uključene u transport tečnosti ili gasa preko cjevovoda, ipak, oni igraju važnu ulogu u instalaciji sistema. Najčešće se koriste za fiksiranje cijevi, međutim, neki od njihovih tipova omogućavaju hitnu popravku cjevovoda, u slučaju njenog depresiviranja.

Zatim, pažljivo pogledamo ove proizvode, razmotrite njihove tipove i karakteristike aplikacije.

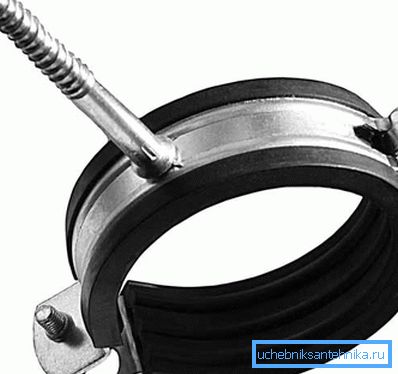

Pipe Clamp

Opšte informacije

Stege su, po pravilu, obruči sastavljeni od dva dela, pričvršćeni jedni s drugima sa vijcima za spajanje. Metalne čelične obujmice za pričvršćivanje cevi su takođe elementi za pričvršćivanje na različite ravni.

Može biti:

  • Plastični mozzak sa samopropusnim klinom;
  • Povezivanje matica.

Zahvaljujući pričvrsnim elementima, spone se mogu pričvrstiti na zid, plafon ili pod. Što se tiče popravnih obujmica, oni su više, po pravilu, široki i nemaju pričvršćivače, ali inače se ne razlikuju mnogo od gore navedenog.

Bez obzira na vrstu proizvoda, njihove prednosti su niska cena i jednostavna instalacija. Tipično, instalacija traje nekoliko minuta.

Stezaljka za popravke

Obratite pažnju! Po pravilu, držači su postavljeni na spojeve cevovoda, što omogućava osiguranje čvrstoće i izdržljivosti priključka.

Glavne karakteristike delova su:

  • Unutrašnji prečnik dela;
  • Debljina;
  • Širina;
  • Opseg zatezanja.

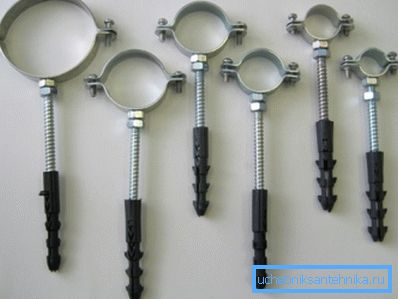

U foto-držačima različitih veličina

Pored toga, proizvodi se razlikuju u:

  • Konstrukcije;
  • Svrha

Zatim, detaljnije pogledajte karakteristike pričvršćivanja i popravke metalne stezaljke.

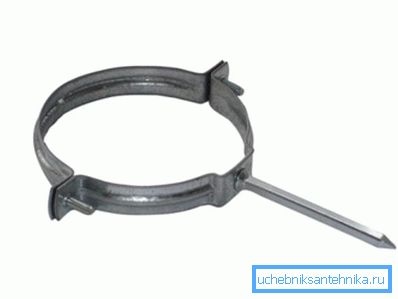

Klizni držač

Obujmice cijevi

Posebne karakteristike

Pre svega, mora se reći da zadatak fiksiranja cijevi često nije da ometa konstrukciju kretanja duž osi. Ovo je naročito važno za grejanje i cevovode za toplu vodu, gdje je toplotna ekspanzija može biti prilično značajna.

Istovremeno, pouzdano pričvršćenje je od posebnog značaja za priključne cevovode, gde se cevni spojevi izrađuju gumenim zaptivkama. Čak i blago odstupanje od njihove osovine može dovesti do deformacije gume i, kao posljedicu, od depresijacije cjevovoda. Primjer takvih sistema je slobodna protočna plastična kanalizacija.

Dakle, postoje dva tipa montaže:

Pokretno Ovaj uređaj ne dozvoljava odvodniku da odstupi od ose, ali ne ometa širenje i smanjivanje temperature.
Fiksna U ovom slučaju, fiksni gasovod nije u mogućnosti da se pomeri sa tačke podrške. Takvo pričvršćivanje obično se koristi u mestima grana i krivina sistema.

U zavisnosti od vrste veze, tj. pokretni ili fiksni, dizajn proizvoda može biti malo drugačiji. Na primer, klizna spona ima zaokruživanje unutar i može se koristiti bez podloge.

Međutim, u svakom slučaju, metalna stezaljka za pričvršćivanje cevi karakteriše velika pouzdanost i izdržljivost. Štaviše, pogodna je za ugradnju različitih vrsta cijevi i bilo koje vrste cjevovoda.

Instalacija cevi

Montaža

Proces montiranja držača vlastitim rukama nije velika stvar. Najvažnije je da se pravilno odredi njihova lokacija, uzimajući u obzir činjenicu da su postavljeni vertikalno na udaljenosti od 2-3 metra jedan od drugog, a horizontalno na rastojanju od 1,5 do 2 metra.

Kada pričvršćujete držače, morate koristiti gumeni zaptivač. Pavda, kao što je već pomenuto, prilikom instaliranja kliznih hardverskih zaptivača ne može se koristiti.

Savjet! Ako dve cijevi prođu jedan pored drugog, možete koristiti dvostruku stezaljku za pričvršćivanje metalnih cijevi kako bi ih popravili relativno jedni prema drugima.

Postupak montiranja je sledeći:

  • Pre svega, na zidu ili drugom avionu, u blizini kojih će cevovod proći, su prikazane tačke za pričvršćivanje. Preporučljivo je izvršiti ovu proceduru prije instaliranja cjevovoda.
  • Zatim, mozzak je instaliran u skladu sa standardnom šemom, a obujmica je pričvršćena sa vijkom.
  • Posle toga, cev se ubacuje u obujmicu i pričvršćivač je zategnut.

Obratite pažnju! Klizne metalne obujmice za cevovode ne bi trebalo da budu suviše čvrste, tako da ne ometaju ekspanziju cevi na temperaturi.

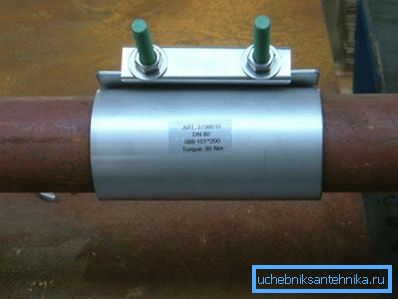

Zavoj nametnut na cevi

Obujmice cijevi

Dizajn funkcije

Kod zaptivanja curenja, ovaj proizvod se koristi kao zavoj.

Dakle, njegov dizajn se sastoji od dva elementa:

  • Materijal za zatezanje od čelika;
  • Unutarnji pečat se zove manžetna.

Najčešće, valovita guma se koristi kao pečat koji zapečaće oštećenu površinu cjevovoda. Osim zaptivanja, ovaj materijal vrši drugu funkciju - sprečava deformaciju cevi u slučaju jakog zatezanja vijka za pričvršćivanje.

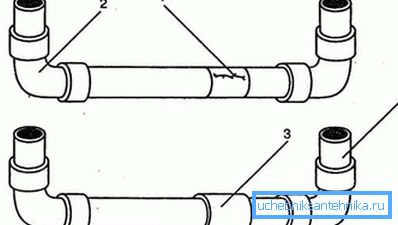

Šema remonta oštećenog dela cevovoda

Algoritam instalacije zavoja

Uputstva za uklanjanje curenja pomoću obujmice za cijevi su sljedeća:

  • Na prvom znaku depresivnosti sistema, morate brzo identifikovati oštećeni dio cevovoda.
  • Dalje, u skladu sa veličinom oštećenja, izabrana je stezaljka, koja ga u potpunosti treba pokrivati.
  • Nakon toga se uši proizvoda savijaju tako da mogu oko njih držati cev.
  • Nakon zavoja se nalazi nasuprot oštećenog područja, potrebno je zategnuti vijke sve dok se gumeni zaptivač ne pritisne na cijev čvrsto moguće.
  • Ako su vijci suviše dugi, potrebno ih je rezati brusilicom.

Ovo je dovršilo popravku cjevovoda. Obavljanje gore navedenih radnji neće trajati više od pet minuta. Kao rezultat toga, ovakav zavoj će moći da osigura stezanje oštećenog područja nekoliko godina.

Međutim, ne zaboravite da se ova operacija odnosi na hitne i privremene. Zbog toga je pokvareno područje još poželjno što je prije moguće zamijeniti novu cijev ili pivu.

Zaključak

Metalne obujmice su najprikladniji tip pričvršćivača za kućne cevovode. Štaviše, njihova pravilna instalacija će povećati životni vijek sistema i osigurati njegovo normalno funkcionisanje. U slučaju vanrednih situacija, spona vam omogućava da brzo eliminišete curenje (pogledajte i članak Pećnica za kotao sa cevi sopstvenim rukama: jednostavne i veoma pristupačne proizvodne metode).

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
