Mašina za savijanje cevi: kako brzo i lako oblikovati

Često, kada instalirate novi sistem grejanja ili vodovoda ili kada ih popravljate, potrebno je savijati cev pod bilo kojim uglom. Da je preuzmete u fabriku da koriste stacionarnu mašinu je preskupo i potrebno je puno vremena.

Slijedi tehnologija savijanja cijevi različitih materijala u domaćem okruženju.

Mašina za savijanje cevi za savijanje cevi.

Vrste ručne opreme za savijanje cevi

Prema načinu rada, prenosni cijevni bendovi za savijanje cevi su podijeljeni na takve tipove.

Dizajn mašine

Na slici je prikazan segmentni bend za cevi.

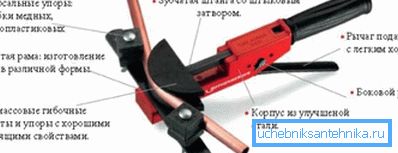

  1. Crossbow analogues. Oni koriste poseban oblik (šablon), namijenjen za proizvode sa različitim dijelovima.
  2. Prolećne priključke. Kada ih koristite, u proizvod se ubacuje opruga, koja pomaže u savijanju aluminijumskih, plastičnih i metal-plastičnih cevi bez izobličenja.
  3. Segment uređaji. Savijanje u ovom slučaju se dobija pomoću odvojljivih segmenata, izvlačenje proizvoda oko sebe. Mašina ima skup šablona dizajniranih za kreiranje različitih radija.
  4. Dorn za savijanje cevi omogućava vam da obradite elemente sa tankim zidovima i napravite male poluprečnike.

Po tipu pogona proizvedeni su sledeći uređaji.

Hidraulički uređaj.
  1. Mišićne (ručne) mašine se koriste za obradu cijevi s malim dijelom obojenih metala, čelika, plastike.
  2. Hidraulički uređaji omogućavaju savijanje proizvoda prečnika do 70/75 mm.
  3. Elektromehanički kola garantuju precizne uglove i radijume savijanja cevi. Pogodni su za proizvode svih prečnika.

Obratite pažnju! Za životne uslove optimalni ručni alati. Uklanja bakarne, aluminijumske, čelične, metalno-plastične cevi prečnika od 10 do 25 mm.

Kako savijati cev sa ručnim uređajem

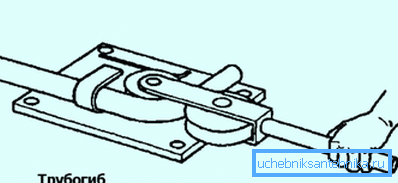

Princip rada Volnova cijev bendera.

Ispod je metoda savijanja cevi pomoću segmentnog uređaja.

  1. Postavite željeni ugao rotacije na alat.
  2. Držite ga u paklu ili ga držite u ruke.
  3. Umetnite cev u pričvršćivač.
  4. Počnite da smanjite dršku do željenog stanja elementa.

Još pogodniji za savijanje tankih cevi u hladnom stanju je Volnova mašina, koja je tako nazvana po njegovom izumitelju.

  1. Ubacite sopstveni element između valjka tako da je jedna strana u obujmici.
  2. Korišćenjem drške okrenite remen oko valjka. Neće se pomeriti dok se ne dobije željeni preklop.
  3. Vratite dršku u prvobitni položaj.
  4. Izvadite predmet.
  5. Spustite svoju dugu stranu u stezaljku.
  6. Savijte kratku stranu proizvoda.

Savijanje metal-plastike i aluminijumske cijevi

Alumoplastične cijevi za savijanje najčešće se javljaju u obliku "toplih poda".

Treba zapamtiti da za svaku 1/2 savijenih centimetara ne bi trebalo da bude više od 15 °.

Specijalni izvori

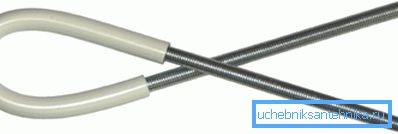

Opruge za savijanje proizvoda od metalne plastike.

Mekoća metala i plastike u većini slučajeva je prednost cevi. Međutim, ponekad se pretvara u minus. Na primer, kada se proizvodi moraju savijati duž radijusa približno jednake njihovom poprečnom preseku. Mali radijus savijanja često dovodi do preloma elementa.

To dovodi do jakog sužavanja poprečnog preseka, a time i prolaznosti cijevi. Na mestu preloma, spoljašnji i unutrašnji slojevi proizvoda delimično su uništeni.

Ponekad to podrazumeva oštećenje ojačavajućeg sloja i rušenje cevi.

Obratite pažnju! Moguće je rešiti opisane probleme ako se koristi opruga za savijanje metal-plastičnih cijevi. Ovaj uređaj osigurava jednoobrazno savijanje proizvoda, bez njegovih gubitaka preko celog radijusa okretanja.

  1. Opruge se izrađuju u parovima: uređaj kombinuje unutrašnji i spoljašnji delovi. Za svaki prečnik cevi proizveden je par.
  2. Uputstvo preporučuje odabir opruga sa ravnih, a ne okruglih žica. Takav uređaj će manje uništiti unutrašnji prostor proizvoda od mekanog polietilena.
  3. Unutrašnjost uređaja ima koničan kraj. Ovo pojednostavljuje kretanje na površinu preklopa. Druga strana proleća ima petlju.
  4. Žica ili kabl se priklanja na njega, pomoću njih se uređaj izvlači nakon upotrebe.
  5. Spoljna opruga sa jedne strane ima ekstenziju koja izgleda kao lijak. Namenjen je za olakšanje kretanja alata na područje savijanja.

Radite sa uređajem

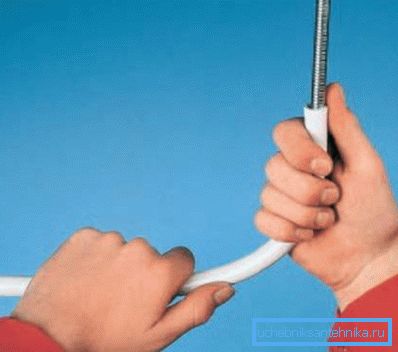

Koristite opruge za savijanje elementa.

Cijevi od metalne plastike imaju nisku čvrstoću.

Ovaj kvalitet pojednostavljuje njihovo savijanje.

  1. Nakon što ste izvršili rad savijanja cijevi do željenog ugla, možete ga lagano vratiti. Dakle, oslobađate unutrašnju oprugu i mirno ga uklonite bez uništenja unutrašnjeg sloja polimera proizvoda.
  2. Mesto unutrašnjosti uređaja ne može se vizuelno proveriti. Prema tome, trebalo bi da pratite dužinu žice koja je prikačena na njega. Ovaj parametar + dužina samog proleća će biti jednaka željenom rastojanju od kraja cevi do tačke savijanja.
  3. Alumoplastika se ne bi savijala odmah, već uz pomoć nekoliko pokretnih pokreta. Ovo osigurava da se unutrašnjost plastike ne okleva i ravnomjerno rasporedi duž radijusa savijanja.

Čelik cijevi

Proizvod mora biti pričvršćen u vreću.

Skloniti čelični element može ne samo fabrički uređaj za savijanje cevi.

Postoje "popularni" načini obrade predmeta.

  1. Osigurati stavku u konvencionalnom mahom.
  2. Zagrejati preklopnik sa gasnim grijačem.
  3. Možete početi formirati željeni ugao proizvoda.

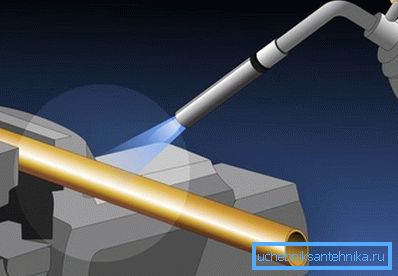

Grejni cijevni gorionik.

Obratite pažnju! Možete saznati da li je cev dovoljno zagrejana svojom bojom. Ako je postao škrlat, onda je vrijeme da se ponašaš. Trebalo bi se upozoriti da metoda grijanja nije primjenjiva na pocinčane proizvode.

Malo o tome kako savijati profilisanu cev (kvadratni, pravougaoni oblik) sa malim dijelom.

  1. Ispraznite element.
  2. Zatvorite svoje krajeve pomoću drvenih klinova.
  3. Zamenite podupirač sa obe strane cevi.
  4. Počnite da nežno dodirujete gumenim četkom u sredini elementa, dajući mu željeni oblik.

Savijanje čvrstih plastičnih cevi

Oprema za savijanje plastičnih cevi takođe može biti zamenjena jednostavnim uređajem.

  1. Napravite okvir od fiberboard-a da biste dali elementu željeni oblik.
  2. Obradite radni komad sa sjajnom tkaninom.
  3. Na mašini za livenje napravite silikonsku školjku za plastični deo. Potrebno je popraviti cev na cevi i zaštititi proizvod od oštećenja.
  4. Ubacite PP ili PE cev u ljusku.
  5. Obezbedite to u arboru.
  6. Dobijeni dizajn je postavljen na mašinu za livenje.
  7. Nakon zagrijavanja, plastika će postati mekana i postaće se na cevu, čime se postiže željeni oblik.
  8. Sačekajte 10/12 minuta.
  9. Uklonite proizvod iz dizajna i ostavite da se potpuno ohladi.

Cijena takve tačne obrade će biti vrlo mala.

Zaključak

Nakon savladavanja dobijenih informacija, naučićete kako se savijati u uvjetima života cijevi. Mogu se napraviti od različitih materijala i imati različiti prečnik. Video u ovom članku će vam pomoći da razumete komplikacije procesa.
