Kako napraviti mašinu za savijanje profila cevi svojim

Profilne cijevi su široko rasprostranjeni materijal koji se koristi za kreiranje nameštaja, izradu raznih metalnih konstrukcija, ukrašavanje enterijera itd. Njihova osobina je visoka savijanja savijanja, što je s jedne strane dobra, ali sa druge, u velikoj mjeri komplicira proces savijanja za proizvodnju zakrivljenog dela. Međutim, ovaj problem se može rešiti uz pomoć posebne mašine.

Ako često morate da se bavite oblikovanim cevima, onda takav mehanizam mora nužno steci. U ovom članku ćemo pogledati kako napraviti mašinu za savijanje profilne cijevi s vlastitim rukama, pošto je cijena gotovih uređaja veoma visoka.

Mašina za savijanje profilnih cevi

Izrada mašina

Osnove

Na prvi pogled može izgledati da je napraviti uređaj sličan brendiranim mašinama za savijanje profilne cijevi vrlo je teško. Međutim, osoba koja zna kako da rukuje metalom i mašinom za zavarivanje je prilično sposobna. Najvažnije - da se prilagodi rad polako i u fazama.

Primer fondacije

Trebalo bi početi sa proizvodnjom čvrste osnove - metalni sto. Možete ga pokrenuti iz metalnog profila ili drugog materijala. Najvažnija stvar je to što je stabilna i izdržljiva, u suprotnom će čak i dobro izvršen mehanizam biti beskorisan.

Mehanizam za savijanje profilnih cevi

Mehanizam proizvodnje

Kada je sto spremna, možete nastaviti sa proizvodnjom samog mehanizma. Da biste to uradili, pre svega, pripremite tri osovine koje će se koristiti za savijanje. Osovine su debeli metalni valjci, nužno imaju osu za rotaciju.

Može se naručiti u radionici ili potražiti prodaju na "tržištu bola". Kada su ti delovi spremni, treba napraviti slučaj za mehanizam i dovršiti sklop.

Uputstvo je sledeće:

  • Pre svega, potrebno je preseci kućište uređaja od metalne ploče sa minimalnom debljinom od 5 mm, koji se sastoji od dva trapezoida, između kojih su osovine.
  • Zatim u rezultujućim trapeznim rupama mora se napraviti osovina valjaka. Dvije osovine treba postaviti iznad stola, a treće iznad njih, na ekvivalentnoj udaljenosti od njih.
  • Treba imati na umu da rastojanje između dve donje osovine određuje radijus savijanja. Da bi napravili kućnu mašinu za savijanje profilne cijevi bila je univerzalna, dizajn može biti komplikovan i radijus se može prilagoditi, jer za to morate samo napraviti nekoliko sedišta za valjke, što će vam omogućiti da promjenite rastojanje između njih. Položaj gornjeg valjka određuje maksimalni prečnik cijevi sa kojim možete raditi, a njegov položaj se može podesiti i sa navojnim šipkom, što omogućava osovinu da se kreće duž vodica i istovremeno sigurno fiksira.
  • Zatim morate popraviti detalje slučaja na radnom stolu. Ovo se može uraditi zavarivanjem ili zavarivanjem. U drugom slučaju, neophodno je obezbediti savijene uši sa rupama odozdo. Udaljenost između dijelova tela treba da odgovara širini osovina.
  • Nakon fiksiranja kućišta na podnožju, potrebno je da instalirate preostale delove..
  • Kada su osovine postavljene, treba voditi računa da im prenosi obrtni moment.. Najbolja opcija je mehanizam lanca. Za ovo morate kupiti lanac sa tri brzine.

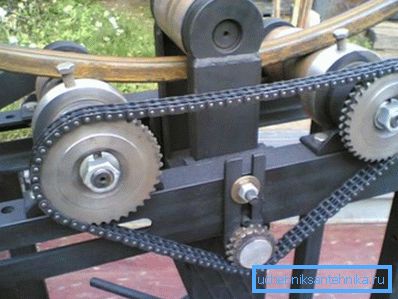

Opcija vožnje

Na donjim vratima treba postaviti dva zupčanika. Treći će služiti kao zatezač, koji se nalazi ispod između dva gornja brzina.

  • Zatim na jednu od osovina treba pričvrstiti ručicu za rotaciju.

Sada je mašina za savijanje profilne cijevi spremna. Ostaje samo da dobijete profil između gornje i donje osovine i isprobajte proizvod u akciji.

Ako je u svim fazama sve radilo učinjeno bez grešaka, onda će funkcionalnost proizvoda i njegov dizajn u potpunosti biti u skladu sa originalnom mašinom. Naravno, uprkos svim troškovima koji će biti potrebni za kupovinu delova, trošak takve mašine će biti nesrazmjerno niži od cijene završene opreme. (Pogledajte i članak Cevi za cevovode: karakteristike.)

U mašini za brendirane fotografije

Izrada jednostavnog dizajna

Ako nemate mogućnost ili vrijeme da obavite potpuno opremljenu mašinu u skladu sa gore opisanom shemom, u ovom slučaju postoji jednostavna opcija. Za uređaj ovog dizajna potrebno je:

Betonska ploča Biće osnova dizajna.
10 metalnih zatvarača Tuba će biti okrenuta oko njih, tako da su igle moraju biti jake.

Savjet! Ako ne postoji betonska ploča, sami možete sipati betonsku bazu i sačekajte dok se ne ojača.

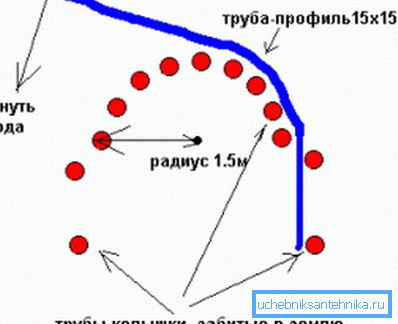

Jednostavan dizajn uređaja

Izvođenje takve konstrukcije je vrlo jednostavno:

  • Prije svega, na osnovu potrebe za izvlačenjem radijusa savijanja.
  • Zatim duž linije savijanja potrebno je napraviti 10 rupa na istoj udaljenosti jedan od drugog.
  • Dalje u rupama potrebno je popraviti metalne igle (ako se osnova sipa, pinovi mogu biti betonsko oblikovani).
  • Na dva ekstremna zatiča neophodno je izvršiti mehanizam za pričvršćivanje cevi - to može biti blizu dodatnog pina, priključka kuke ili nešto drugo.

Dakle, dizajn je spreman. Da savijete profil, potrebno je da popravite kraj na najtrofejnijoj vrpci i lagano savijate oko drugih nosača. Kada se predmet zatvori sa poslednjim pinom, on mora biti fiksiran i ostavljen u takvoj formi neko vreme.

Savjet! Da bi se olakšalo savijanje cevi, prvo se mora zagrejati.

Zaključak

Sasvim je jednostavno izvršiti mašinu za savijanje u obliku cijevi, koja ima neke vještine u radu s metalom. Jedino što morate potrošiti na dijelovima koji se ne mogu samostalno izvršiti. Ako nemate potrebu za stalnim savijanjem cevi, možete izvoditi jednostavniji dizajn, koji će za proizvodnju zahtijevati mnogo manje vremena i novca, iako će zahtijevati mnogo više napora da savijeni profil.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
