Kako napraviti cijev bendera svojim rukama kod kuće

Rad na kući ili na lokaciji u zemlji ponekad zahteva savijanje metalne trake, okrugle ili oblikovane cevi duž određenog poluprečnika. Ako se to dogodi retko, nema smisla kupiti fabričku opremu. U ovom članku ćemo razmotriti načine da pomognemo cijevanju bendera svojim rukama u uslovima vikendice ili kod kuće.

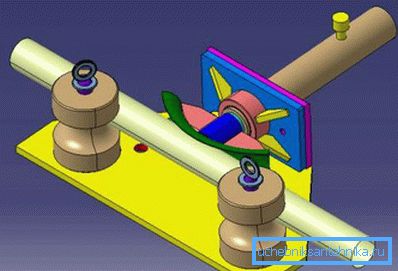

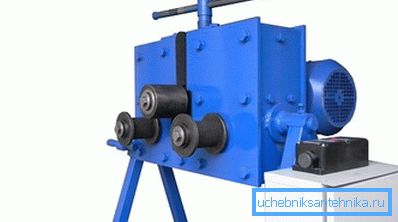

Na slici - varijanta uređaja za savijanje cevi.

Malo teorije

Najpopularniji proizvodi iz metala danas su oblikovane cijevi koje se mogu koristiti za kreiranje:

  • ograde;
  • vrtna garnitura;
  • mreže;
  • privremena skloništa za automobile;
  • plastenika;
  • polaganje vodovodnih mreža;
  • garaže.
Pre nego što ste nacrtali cijev bendera za okruglu cev s vlastitim rukama.

Osnova tehnologije takvih struktura je mogućnost pravilnog savijanja cevi pod potrebnim uglom. Na preduzećima za ovo postoji posebna oprema koja vam omogućava da izvodite zavoje proizvoda pod uglom od 0? -180?.

U ovom slučaju rad se vrši korišćenjem električne energije ili hidraulike. Ovo vam omogućava jednostavno savijanje cevi različitih materijala prečnika do 50 mm.

Karakteristike dizajna alata

Sastoji se od:

  • ramovi - otvoreni ili zatvoreni;
  • hidraulični cilindar - igra ulogu mehanizma sile;
  • donji i gornji šipak;
  • dva cevovoda.

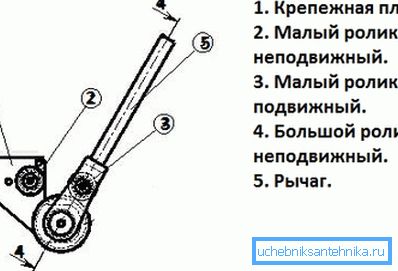

Crteži za cijevi za cijevi za cijevi

Razmotrite još:

  1. Ručna verzija treba da ima instaliran pritisak na zadnjem delu kućišta opreme, tu su i drška i prelivni ventil.
  2. Ulje se ulijeva kroz gornji dio cilindra, gdje se nalazi odgovarajući utikač.
Električna opcija za horizontalno savijanje
  1. Donji dio instalacije je pričvršćen na navojni deo na prednjem dijelu kreveta, a zatim ga pritiskati na pričvrsnu maticu.
  2. Gornji deo pričvršćen sa dva vijka i bravom.
  3. Tokom rada, stub se produžava i može se vratiti zbog dejstva opruge smeštene u hidraulični cilindar.
  4. Obe trake uređaja se izrađuju u obliku zavarene konstrukcije.
  5. Rupe se izrađuju na poprečnim pločama, koje služe za postavljanje zaustavljanja.
  6. Ispod su navojne rupe za podešavanje vijaka, podesive po visini.

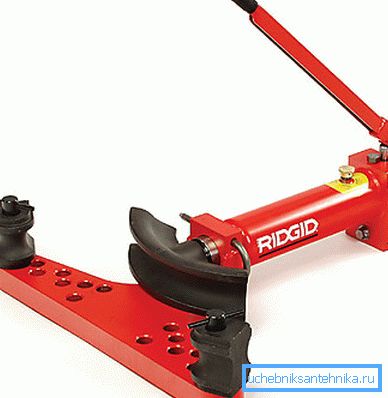

Ručni hidraulični uređaji za industrijsku upotrebu
  1. Fokus mašine je element u obliku pištolja, ugrađen je u rupe na lamelama. U sredini postoji "potok" koji služi kao zaustavljanje za savijenu cev.
  2. Segmenti savijanja su izrađeni od preciznog livenja.
  3. Pogon za ručnu opremu je mehanički i hidrauličan, električni alati su električni.
Šema dijagrama cijevi bendera za oblikovanu cijev to uradite sami

Profilne cijevi, zahvaljujući svom dizajnu, imaju tanku zonu, što omogućava spasavanje metala. Poprečni presek može biti pravougaonog oblika, u obliku kvadratnog ili ovalnog, stoga, ako napravite crteže cijevi cijevi za profilnu cijev sopstvenim rukama, morate zapamtiti da su nešto drugačiji od standardnih.

U tom slučaju valjci se biraju na osnovu profila željene cevi, koja mora biti savijena tako da se ne deformiše njegov poprečni presek.

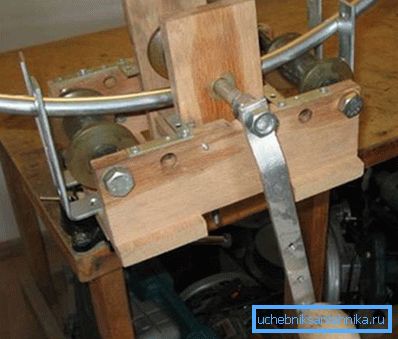

Opciona samousišljena oprema od drveta i metalnih valjaka

Bavimo se cijevi bendera nezavisno

Od drveta

Takav bend za cevi za okruglu cev je jedan od najjednostavnijih sa svojim rukama, jer vam neće biti potrebni nikakvi posebni detalji, na primer, hidraulični cilindar. Biće potrebno da napravite pola kruga drveta, radijus koji odgovara vašem uzorku.

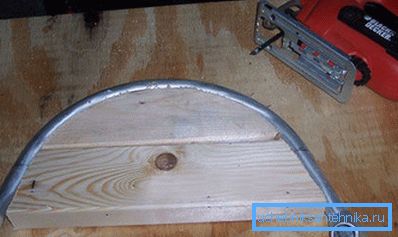

Uređaj za savijanje čeličnih i aluminijumskih gredica od svodnih ploča
Stvaranje opreme
  1. Uzmi nekoliko dasaka od punog drveta. Njihova debljina mora biti veća od prečnika cevi, u suprotnom može potisnuti iz šablona i oštetiti ruku.
  2. Koristite ručnu testeru da isečete sferni obrazac potrebnog radijusa. Vidite ploče na takav način da je kosina prema bazi.
  3. Pričvrstite ih na čvrstu podlogu, za koju možete koristiti namještaj ili zid.
  4. Pričvrstite drvenu šipku na jednom kraju objekta, koja će delovati kao stajalište.
Proces rada Da biste radili sa uređajem koji može savijati metal, potrebno je sljedeće:
  1. Postavite cev između stopala i šablona.
  2. Počnite polako gurati na svoj suprotan kraj dok ne savijete željeni ugao savijanja.

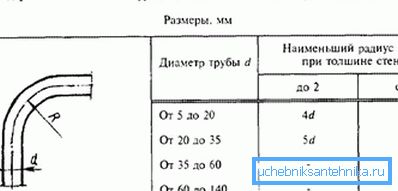

Zavisnost radijusa čeličnih cevi na debljini zida

Savjet: uverite se da je cijev tiho postavljen između staja i šablona.

Ova opcija se dobro pokazala u radu sa cevima od aluminijuma i čelika. Neće biti teško napraviti obrazac, i praktično neće biti finansijskih troškova za to.

Savjet: za različite prečnike cijevi napravite drugačije uređaje.

Od metalne kuke

Ispod je još jedna opcija koja vam omogućava da napravite domaću konstrukciju savijanja cevi bez velikih poteškoća i finansijskih troškova:

  1. Pripremite metalne kuke visoke čvrstoće.
  2. Postavite ih na čvrstu osnovu na rastojanju do 50 mm jedne od drugih, ali to direktno zavisi od prečnika proizvoda koji želite savijati.
  3. Treba da imate polukrug.
  4. Na jednom kraju, napravite dlan udobno.
Univerzalni način za savijanje cevi ispod željenog radijusa

Metoda se može smatrati univerzalnom, jer vam omogućava da radite sa različitim prečnicima, a cena uređaja je mala. Da biste to uradili, dovoljno je smanjiti ili povećati rastojanje između kukica tako da možete raditi sa cevima različite debljine.

Od valjaka i cilindra

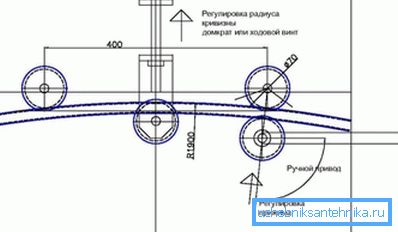

Sada da razmotrimo složeniju strukturu - pravimo cijev bendera za profilnu cev s vlastitim rukama od valjaka i cilindra koji je u stanju savijanja radnog komada pod bilo kojim uglom, čak 360 °. Ustvari, uradite ručnu cijev bendera za oblikovanu cev s vlastitim rukama slično hidrauličnoj opremi.

Proces se odvija zahvaljujući rotirajućem cilindru i valjcima za pričvršćivanje radnog komada.

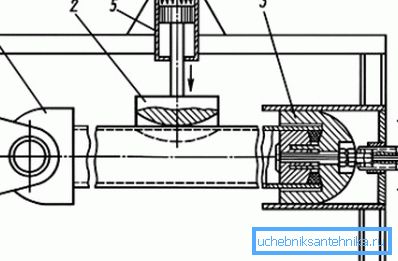

Sekcijski dizajn

Prvi vam daje priliku da promenite ugao cijevi po vašem izboru, tako da mu treba omogućiti slobodno kretanje. Ispod je vodič za izradu dizajna.

Trebaće vam:

  1. 2 komada čeličnih ploča dužine do 300 mm i debljine 5-10 mm.
  1. 4 komada čeličnih uglova sa policama 50x50 mm.
  1. Pripremite drveni šablon ploča debljine do 30 mm.
  1. Uzmite čeličnu ploču i pričvrstite je na donju stranu.
  1. Pričvrstite uglove dužine do 300 mm na osnovi konstrukcije za izdržljivost.
  1. Zavarite drugu čeličnu ploču na vrhu.
  1. Napravite rupu u njoj - bušilica ili zavarivanje, sa prečnikom većim od prečnika vijka koji će biti ugrađen u njega. Funkcija vijka služi kao podrška za savijen materijal.
Gotova mašina za valjanje
  1. Pričvrstite uglove i vodilice na gornjoj ploči, usmeravajući ih na unutrašnjost objekta.

Profil cevnog profila koji ste napravili sopstvenim rukama omogućiće promenu ugla bilo kog profila proizvoda.

Zaključak

U ovom članku naučili ste kako napraviti cijev bendera svojim rukama za standardnu ​​cijev i profilnu cijev. Bilo je rečeno o tri dizajna koje se mogu napraviti nezavisno za malu količinu novca. Izbor svake od njih zavisi pre svega od prečnika radnog komada i njegove količine, a osim toga, dostupnost sirovina igra značajnu ulogu u tome.
