Fitingi za cevi: glavni tipovi i karakteristike aplikacije

U ovom članku ćemo govoriti o tome koje su cijevne armature, koje vrste sorte je na tržištu, i koje su karakteristike njegove upotrebe.

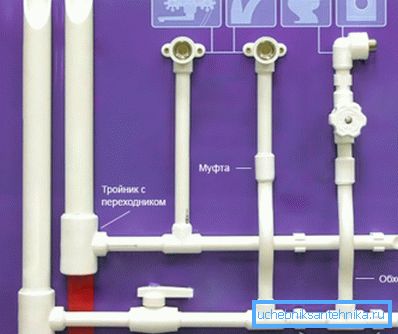

Glavni elementi u sastavu polipropilenskog vodovoda

Glavne sorte

Ako postoje cevi i moraju se spojiti sopstvenim rukama u jedan zapečaćen sistem, biće potrebni posebni elementi za povezivanje sa odgovarajućim veličinama i konfiguracijom.

Priključni elementi koji se koriste za izgradnju cjevovoda, u skladu sa vrstom cijevi, podeljeni su na polimer i metal. U ovom članku ćemo pogledati koje su modifikacije na tržištu pribor za plastične cijevi za vodosnabdijevanje i njihove metalne kolege.

Sva dodatna oprema, bez obzira na materijale koji se koriste u njegovoj proizvodnji, podeljena su u tri kategorije:

  • pribor;
  • stop ventili;
  • dodatni elementi.

Razmotrite karakteristike svake od ovih kategorija detaljnije.

Vrste priključaka

Na fotografiji - razna oprema za plastičnu vodu i kanalizaciju

U skladu sa namenom fitinga podeljeni su u sledeće tipove:

  • uglove i krivine - promeni pravac cevovoda za 45, 90 ili 120 stepeni.
  • kolektori i podloške - koriste se za grane uređaja sa glavne linije.
  • krstovi - namenjeni uređaju grana u dva pravca od autoputa.
  • spojnice - koriste se za povezivanje cijevi istog prečnika u ravnom dijelu.
  • Adapteri (bradavice, sgony i futorki) koriste se za povezivanje različitih cevi u istom sistemu.
  • kape (kapice, korice) - se koriste za zaptivene krajnje cijevi.
  • priključak - koristi se za povezivanje krute vode sa fleksibilnim crevima.

U skladu sa materijalom koji se koristi u proizvodnji, elementi povezivanja podijeljeni su u sljedeće kategorije:

  • Fitingi koji se koriste za ugradnju metalnog vodovoda mogu biti navojni, crimp, prirubljeni ili zavareni.

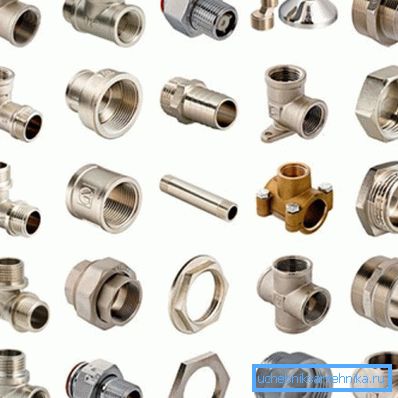

Fitingi za metalne vodove

Zavarene modifikacije opremljene su glatkim završnim slojem koji se uklapa u cev i zavaren je za čvrst spoj.

Nije manje popularna veza sa navojem, koja se koristi na većini sistema za domaćinstvo. Jedini nedostatak ovakvog povezivanja jeste to što ne može obezbediti preostalu gustost, pa se zato koriste posebni zaptivači, kao što su zaptivni prsten, vuču, džamper, itd.

Kružna veza se koristi manje češće, jer zahteva poseban alat.

Važno: Jedinjenje dobijeno na ovaj način nije namenjeno recikliranju. Međutim, on obezbeđuje maksimalni stepen zapušljivosti i pouzdanosti.

Prirubnički priključak se koristi u industrijskim cjevovodima i vrši se pomoću pričvršćene brave.

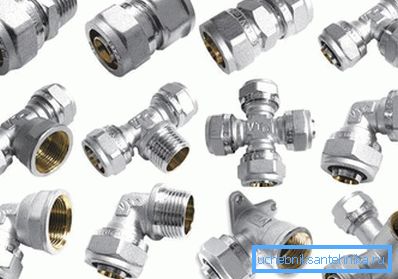

Priključni elementi za uređaje metal-plast sistemi
  • Fitingi za metalne cijevi su dizajnirani da izvedu vezu sa collet ili collet-navoj. Najpouzdanija vrsta spoja na metalnom laminatu je upotreba kompresionih fitinga.

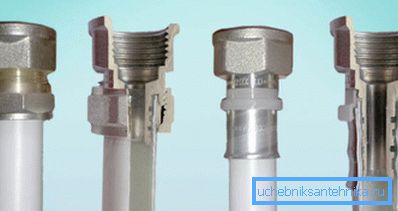

Aktuelne metode vezivanja na laminat na bazi metala

Kao i kompresioni fitingi za metalne cijevi, proizvodi za kompresiju laminata zasnovani na metalu su dizajnirani za jednokratnu upotrebu. Zbog toga, pre nego što se cevi za presecanje cepaju, morate precizno izmeriti sve da ne biste morali da isečete korišćeni priključak i da instalirate novu na svoje mesto.

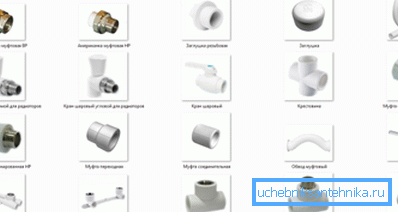

Vrste priključaka za polipropilen
  • Fitingi za polipropilenske cijevi su fitingi koji su spojeni na cevovodom pomoću lemljenja.. Posebna oprema se koristi za lemljenje, koji zagreva sedište i kraj cevi do + 260 ° C.

Djelovi zagrijani do potrebne temperature spojeni su, centrirani i držani u željenom položaju sve dok se plastika ne potpuno ohladi. Nakon što je plastika hladna, ispostavlja se gotovo monolitno čvrsto i izdržljivo jedinjenje, čija cena je niska.

Ventili

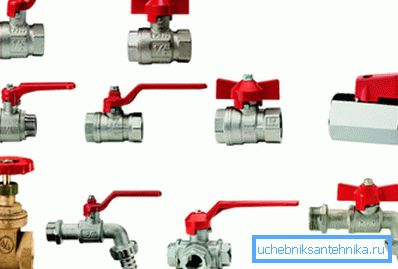

Glavne vrste ventila

Stop ventili su fitingi za oblikovanu cijev i njihove okrugle kola, dizajnirane da isključe dovod vode ili drugog transportiranog medija.

Moderni ventili su na tržištu predstavljeni sledećim sortama:

  • dizalice - primenjuju se u različitim cevovodima, kako u domaćinstvima, tako iu industrijskoj industriji;
  • zaporni ventili - koriste se u industrijskim sistemima;
  • ventili (ventili) - koriste se u industrijskim sistemima;
  • amortizeri (leptir ventili) - koriste se u industrijskim sistemima.

Važno: Prilikom izbora ventila obratite pažnju na oznake na tijelu proizvoda. Oznaka sadrži podatke o uslovnom prolazu, uslovnom pritisku, na maksimalno dozvoljenu temperaturu transportiranog medija, pravcu protoka i na materijalu koji se koristi u proizvodnji pribora.

Dodatna oprema

Dodatni pribor za cevi za propilen predstavljaju sljedeći asortiman proizvoda:

  • Pričvršćivači - predstavljaju nosače namenjene za pričvršćivanje na čvrstim vertikalnim i horizontalnim površinama.

Unutrašnji prečnik proizvoda odgovara spoljašnjem prečniku cevi. Dakle, pričvršćivač je pričvršćen sa zidom na zidu, a cijev se ubacuje u proizvod i čvrsto drži.

Prednost takvih pričvršćivača je da, uprkos pouzdanosti fiksacije, cevovod se može pomjeriti uzdužno.

  • Nivoi prenosa namijenjeni su za ugradnju miksera vode. Zbog traka kroz prolaz, eliminiše se potreba za korištenjem priključnih fitinga.
  • Zavoji - završeni delovi cjevovoda, proizvedeni u fabrici.
  • Konture su uređaji koji omogućavaju da zaobilaze različite prepreke na putu cjevovoda. Strukturno, takvi proizvodi su odsek cevi u obliku luka sa utičnicama na oba kraja.
  • Kompenzator linearne ekspanzije je specijalni uređaj dizajniran za upotrebu na sistemima grejanja napravljenim uz upotrebu polipropilenskih cevi.

Zaključak

Sada znate koji su fitingi koji se koriste za izgradnju cevovoda. Štaviše, sada znate opštu uputstva za upotrebu ovih proizvoda.

Da li imate pitanja koja trebaju razjašnjenje? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
