Držač cevi: nevidljivi, ali vrlo neophodni dio

Pouzdanost i izdržljivost cevovoda zavisi ne samo od kvaliteta i čvrstoće priključaka, već i od čvrste fiksiranja pojedinih delova na zidu ili podu. Pored toga, upotreba odgovarajućih tipova priključaka creva omogućava vam da izbegnete uništavanje, vibracije i upadanje gotovog sistema.

Uputstva navedena u ovom materijalu će vam omogućiti da izaberete i kupite najprikladnije uređaje za vodovodni ili vodovodni sistem.

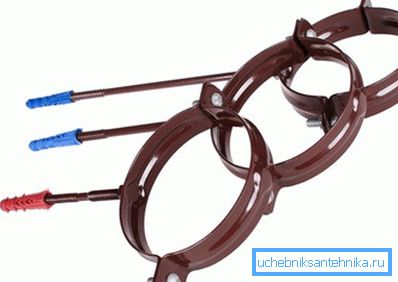

Bez pričvršćivača za stvaranje kanalizacionog sistema je nemoguće

Karakteristike dizajna pričvršćivača

Obujmice za crevo

Ove vrste proizvoda se koriste za pričvršćivanje na zid, pod ili plafon cijevi kanalizacionog sistema. Osim toga, isti dizajn ima držač cevi za odvod.

Stezaljka vam omogućava da čvrsto popravite pojedine delove, istovremeno sprečavajući dizajn od stresa i linearne deformacije.

Spojnica se sastoji od tri glavna elementa:

  • okrugli ili polukružni oblik;
  • stezaljka koja omogućava fiksiranje cevi;
  • pričvršćivač sa kojim je stavka fiksirana u zidu.

Obratite pažnju! Postoje montažne stezaljke složeniji oblik. Na primer, držač cevi K939 je metalna ploča složenog oblika, opremljena sa dva polukružna držača. Ovaj oblik detalja je neophodan za postavljanje na kolone ili zidove složene konfiguracije.

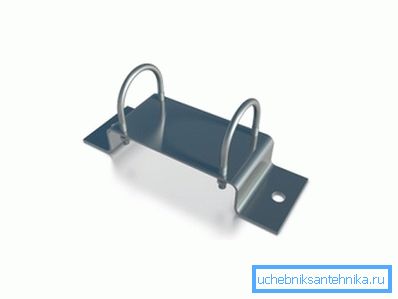

Nosač foto-tube K939

Materijal za estrih je obično plastični ili metalni:

  1. Metalna kravata - je podeljeni element koji se sastoji od gornjeg i donjeg dela, koji su pričvršćeni zajedno. Postoji i dekorativni hromirani držač cevi od 25 mm koji služi za pričvršćivanje vodovodnih cevi preko ukrasnog zidnog pokrivača. Metalne obujmice su često opremljene gumenim zaptivkama koji umanjuju oscilacije cijevi tokom rada, što smanjuje nivo buke koju proizvedu. Vijci se koriste za povezivanje dva odvojiva elementa obujmice. Dekorativni držač za cevi od 20 mm i 25 mm opremljen je posebnom glavom koja ne narušava atraktivan izgled ovih elemenata.
Ukrasni držač i držač cevi od 25mm izgledaju drugačije
  1. Plastični držač za kravate može biti ili odvojiv (fiksiran sa zatvaračima) ili jedan komad (u obliku slova U). U drugom slučaju, cev se jednostavno ubacuje u pričvršćivač dok se ne zaustavi. Ovakav sistem omogućava proizvodnju spona za delove složenog oblika. Na primjer, držač ovalne cijevi može se napraviti u potpunosti od plastike.

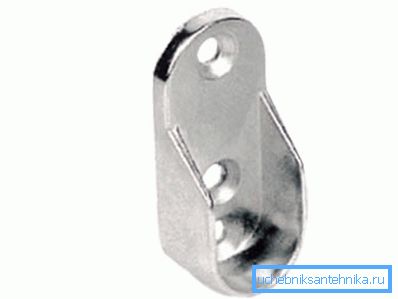

Nosač štapa za ovalnu cev

Montažni sklop se nalazi na dnu dela.

Postoji i nekoliko varijeteta:

  • T-oblik - pričvršćivanje se vrši pomoću zavrtnja ili dijelova vijka (šraf ili sidro);
  • L oblik - pričvršćivač se savija pod uglom od 90 stepeni.

Vrste pričvršćivača

Postoje takve vrste pričvršćivača:

Tip pričvršćivača Opis
Crimp Uz to, ne možete samo pričvršćivati ​​cijev na zidu, već takođe spajati mjesto spajanja, čime obezbeđujete dodatnu tezinu i čvrstoću.
Vodič Ona služi za označavanje pravca cjevovoda. Ne obezbeđuje pouzdano pričvršćivanje delova na površini.
Podrška Glavni dio kojim se pričvršćuju kanalizacione i vodovodne cijevi. Pored toga, opremljeni su gumenim zaptivačima za umanjenje vibracija i kompenzaciju za distorziju linearne temperature.
Zaštitna Fiksirana je na teškim segmentima cevovoda, pružajući dodatnu rigidnost i pouzdanost.

Bez obzira na vrstu obujmice, pričvršćivači se dele na dva glavna tipa:

  1. Teško. Koristi se za pričvršćivanje ili pričvršćivanje. Postavljeni su na zvono kanalizacione cijevi, spojnice ili drugog oblika. Glavni zadatak je osigurati izdržljivost i pouzdanost na raskrsnici.
  2. Plutajući Ovde morate instalirati vodiče i podržati tipove zatvarača. Prečnik košuljice mora biti veći od dimenzija cjevovoda. U tom slučaju, detalji kanalizacione mreže mogu biti pomjereni u uzdužnom smjeru, čime se izbjegava izmjenjivanje temperature u sistemu odvodnjavanja.

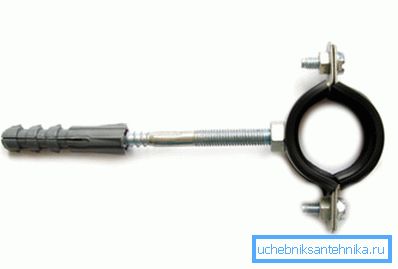

Gumena zaptivka

Savjet! Kako bi se izbjegle deformacije, potrebno je pravilno instalirati kanalizacijski sistem. Konkretno, prilikom ubacivanja glatkog kraja jedne cijevi u utičnicu druge, potrebno je obezbediti odgovarajući razmak od 1 cm.

Karakteristike montažnih nosača cevi

Neovisno instaliranje kanalizacionog sistema, trebalo bi da sledite određena pravila.

U suprotnom, moguće su nesreće, troškovi fiksiranja koji daleko prevazilaze troškove pričvršćivača.

  1. Instalacija sistema za odvođenje otpadnih voda u zagrejanoj prostoriji treba obaviti pomoću fiksnih pričvršćivanja instaliranih na spojeve i fitinge. U ovom slučaju ne možete se bojati linearnih deformacija plastike.

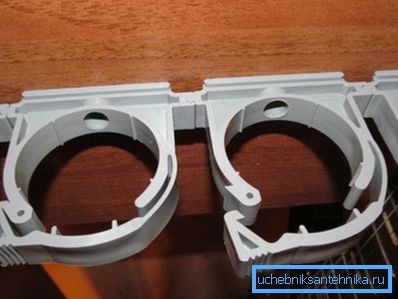

Plastične spojnice sa snap
  1. Plutajući uređaji koji omogućavaju kompenzaciju linearnog širenja cevovoda neophodni su za pričvršćivanje odvodnih cevi koje se koriste za sakupljanje i transport toplog otpadnog voda (temperatura vode iznad 80 stepeni Celzijusa). U ovom slučaju, mobilna šina za montažu će zaštititi dijelove od uparivanja i uništavanja.
  2. Prije polaganja cjevovoda na svim površinama preporučuje se primjena centralne linije koja će služiti kao smjernica u fazi instalacije. Ovo vam omogućava da unapred budete sigurni da je praćen pravilan nagib, da izračunate potrebnu dužinu delova, broj priključaka i pričvrsnih spona. Tada su elementi vodilice pričvršćeni za zid, a nosač i crimp se montiraju zajedno sa cevima.

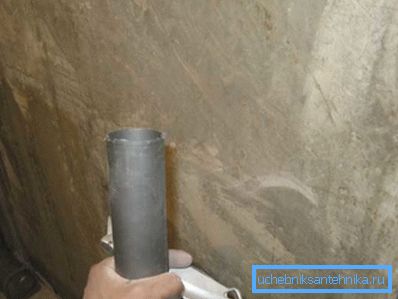

Pre instalacije preporučuje se markiranje.
  1. Tokom instalacije, dijelovi za kanalizaciju se ubacuju u pričvršćivanje labavo, tako da se mogu pomerati u uzdužnom pravcu. Konačna kruta fiksacija može se izvršiti tek nakon završetka procesa montaže čitavog sistema.
  2. Rastojanje između pojedinačnih montažnih jedinica izračunava se na osnovu broja oblikovanih delova. Ako postoji dugačak deo cijevi, koji nije opremljen slavinama, spojnicama, revizijama i slično, tada korak između susednih sprava ne bi trebao biti više od 2 metra.

Savjet! Najpouzdaniji način za fiksiranje cevovoda je njihovo zidanje u betonskom ili kamenom zidu. Stege - samo kompromis i jeftinije rješenje.

Zaključak

Pažljivo fiksiranje delova cevovoda na zid garantuje ne samo pouzdanost, već i udobnost rada kanalizacione mreže. Duga nefiksirana područja snažno vibriraju i prave neprijatne zvuke.

Više informacija o instalaciji kanalizacione mreže možete pronaći na video snimku ovog članka.
