Cijevni deflektor - šta je i zašto je potrebno

Daleko od svega zna šta je deflector, ali svi su primetili haube u obliku kišobrana nad dimnjacima nekih kuća. Ovaj dizajn se zove "deflektor", što znači "reflektor". Zatim, pažljivo pogledamo ovaj element dimnjaka, njegovu svrhu i razmislimo kako napraviti takav uređaj sam.

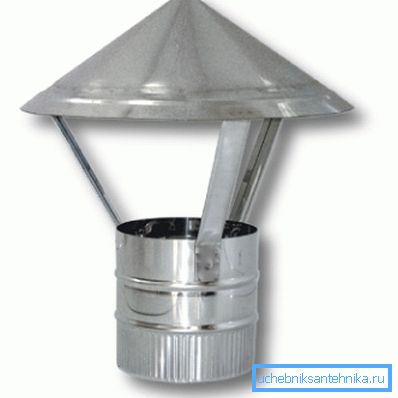

Konusni deflektor za dimnjak

Zašto vam treba deflektor?

Dizajn deflektor je prilično jednostavan - najčešće se sastoji od kratke cijevi sa kišobranom, koji se stavlja na cijev dimnjaka. Deflektor se takođe naziva kutija od vetra ili dima (saznajte kako se cevi za kanalizaciju zamenjuju).

Obratite pažnju! Muka ne samo da ima praktičnu funkciju, već je i star arhitektonski element. Neke varijante njegovog nastupa do danas ostaju pravi umetnički rad.

Što se tiče njegove praktične svrhe, dimnjak je prvenstveno namenjen poboljšanju potiska, odbacujući protok vazduha. Zbog toga se zove "reflektor". Kako se vetar reflektuje, zona niskog pritiska se pojavljuje ispred dimnjaka, što dovodi do povećanog potiska.

Studije su pokazale da korišćenje čak i najjednostavniji dimnjak povećava efikasnost bilo koje dimnjake za 20 procenata, a njegova efikasnost ne zavisi od smera vjetra i drugih uslova.

Međutim, ovo nije njena jedina funkcija, ima smisla ugrađivanje deflektorima na dimnjake iz drugih razloga:

  • Štiti dimnjak od padavina.
  • Sprječava da oplata ulazi u cev.
  • Sprječava penetraciju živih bića.
  • Štiti materijal za krovove od varničenja.
Na fotografiji je dimnjak

Vrste deflektora

Dominic nedavno dolazi u svim vrstama.

Mogu se razlikovati:

  • Cap oblik;
  • Građevinarstvo;
  • Materijali od kojih se izrađuju itd.

Prema tome, u nastavku bliže pogledamo njihovu vrstu.

Obrazac

Sada najveća popularnost uživaju u sledećim formama:

  • Sa ravnim poklopcem;
  • Hip;
  • Sa polukružnom kapom;
  • Koničan;
  • Hip.

Savjet! Izbor deflektora u velikoj mjeri zavisi od arhitekture zgrade, na primjer, bakarni deflektori sa ravnom kapom se obično koriste za kuće izrađene u modernom stilu. Na modernim zgradama, kape sa polukružnom kapom izgledaju bolje.

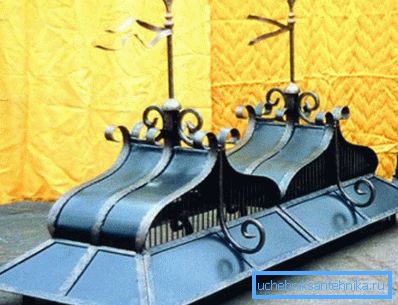

Kovani dima

Materijali

Što se tiče materijala za dimnjake, najčešće su napravljeni od pocinkovanog gvožđa. Istina, nedavno su proizvodi pokriveni emajlom ili čak plastičnim slojem.

Retko je pronašao bakar. Kako dekoracija krova obično se koristi kovani proizvodi, koji mogu imati različite forme. Naravno, cena dizajnera flyuharok može biti vrlo visoka.

Konstrukcije

Dizajn ovih uređaja ima dosta, a najpopularniji su sledeći:

  • TsAGI;
  • Deflector Grigorovich;
  • "Dušni zub";
  • Otvori Astato;
  • Spherical with rotation;
  • Okrugli "Voller";
  • Zvezda "Shenard."

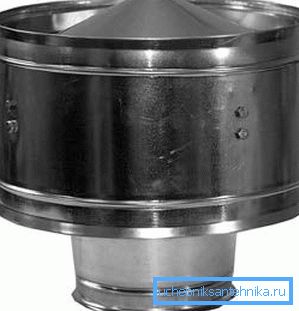

Dimna kutija TsAGI

Najčešći deflektator ventila je CAGI dimnjak, stoga, kao primer, razmotri njegovu strukturu.

Dakle, ovaj dizajn se sastoji od sledećih elemenata:

  • Ulaz;
  • Kućište deflektor;
  • Difuzor;
  • Nosači;
  • Kišobran.

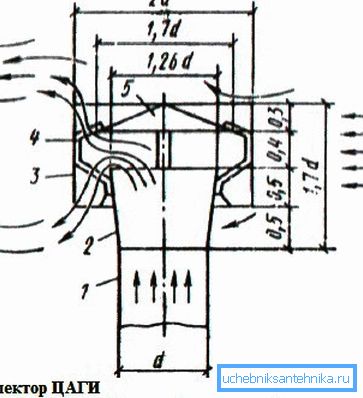

Dijagram uređaja TsAGI

Proizvodnja flyugarki

Treba napomenuti da možete napraviti deflektor na dimnjaku svojim rukama, a u tom slučaju nema ništa komplikovano. Potrebno je samo pripremiti metalni lim i dovršiti crtež, nakon čega se presecati i montirati.

Obrnuti konusni poklopac dimnjaka

Na primjer, deflector za okruglju cijev je sljedeći:

  • Prvo treba da nacrtate krug na listu. Njegov radijus bi trebao biti veći od radijusa dimnjaka.

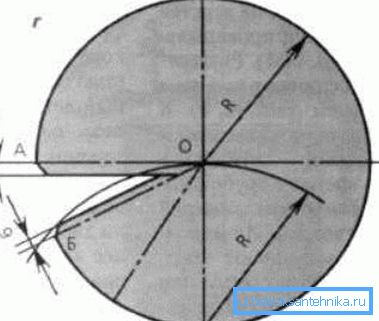

  • Zatim, kroz centar kruga, treba navući pravokutne linije.. Zatim, na tački preseka O1 potrebno je staviti nogu kompasa i izvesti zarezu B, radijus zareza treba da bude jednak radijusu kruga. Točka preseka serifa mora biti povezana sa linijom do centra kruga.
  • Zatim morate da isečete krug i isečete segment AOB-a u njega, što će vam omogućiti da dobijete konus. Neophodno je ostaviti ivice za preklop.
  • Zatim, završeni deo mora biti uvučen u konus i pokupiti ivice.
  • Zatim morate zakivati ​​četiri police na konus i instalirati proizvod na cijeviy Da biste ga popravili, moguće je napraviti rupe u stubovima i dimnjak i pričvrstiti konstrukciju pomoću vijaka ili vijaka.

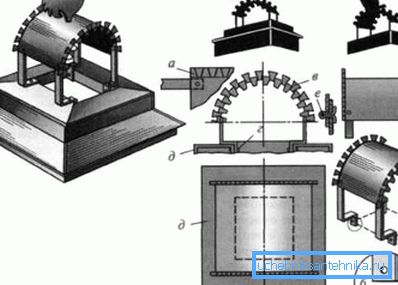

Crtež deflektora na cevi dimnjaka - dizajn dizajna

Deflektor kvadratnog ili pravougaonog dimnjaka sa vlastitim rukama je sledeći:

  • Prije svega, neophodno je presecati pravougaonik čelika u takvoj veličini da se može preklapati otvaranje cevi kada je savijen.
  • Da bi se dekorisao dimnjak, sa obe strane potrebno je napraviti identične kosim rezovima koji se nalaze na istoj udaljenosti, što će omogućiti dobijanje trapeznih segmenata.
  • Zatim morate napraviti četiri police od čelika i pričvrstiti ih zakovicama do uglova pravougaonika.
  • Krajevi upaljača savijaju se kao što je prikazano na dijagramu i napravljena je rupa u njima.
  • Pravougaonik mora biti savijen i ugrađen u dimnjak. Da biste popravili strukturu, u dimnjaku morate bušiti rupe i ubaciti nokte ili igle koje bi trebalo da idu u rupe rupica od dimnjaka.

Ovaj posao je gotovo. Razmotrili smo najneprosniji dizajn flyugaroka. Ako želite, možete izvoditi složene deflektorje i čak ih ukrasiti vremenom.

Zaključak

Deflektor je važan element dimnjaka, jer ne samo da povećava žudnje, već i sprečava brojne probleme povezane sa njegovanjem začepljenja. Pored toga, on može igrati važnu ulogu u dizajnu kuće, naglašavajući njegovu pripadnost određenom stilu. Štaviše, takav uređaj se može postići i samostalno (pogledati članak Vrste kanalizacionih cevi i priključaka: kriterijumi selekcije).

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
