Cijevni bend za profilne cijevi: karakteristike dizajna i

U ovom članku ćemo pričati o tome kako napraviti cijev bender za profilnu cev koristeći raspoložive materijale. Pored toga, uzimamo u obzir strukturne karakteristike koje ujedinjuju sve crteže cijevi cijevi za profilnu cijev.

Ali, za početak ćemo utvrditi karakteristike rada uređaja.

Montažni cijev bendera

Funkcije aplikacije

Nije tajna da je metalna cijev profila neophodan građevinski materijal za postavljanje objekata kao što su plastenici, letnje kuće, nadstrešnice itd.

Naravno, lako je kupiti gotovo iskorišćeno ili novo brašno sa zakrivljenog profila, ali cijena takve kupovine će biti visoka. Možete pokušati da promenite konfiguraciju šupljeg metala sopstvenim rukama. Ali, to će dovesti do deformacije proizvoda, a tačnije do drobljenja njegovih zidova.

Rešenje za ovaj problem biće kućni bokobrani za profilne cijevi. Zašto je domaća? Razlog za izbor kućnog uređaja je očigledan - činjenica je da će mašina ispravno napravljena ručno biti red velikog i jačeg izdržljivog asortimana jeftinih uređaja u ponudi.

Princip uređaja je jednostavan: šuplji metal sa pravougaonim ili okrugli oblik preseka se postavlja između osovina, čija pozicija se razlikuje u skladu sa željenim uglovom savijanja. Dalje, osovine se pogona, zbog čega se cev valjava i savija na potreban način.

Karakteristika svih mašina za savijanje cevi je da se mehaničko opterećenje na radnom delu distribuira postepeno i podjednako u različitim tačkama, zbog čega se ne pojavljuje nikakav preklapanje zidova.

Dizajn mašine za savijanje cevi

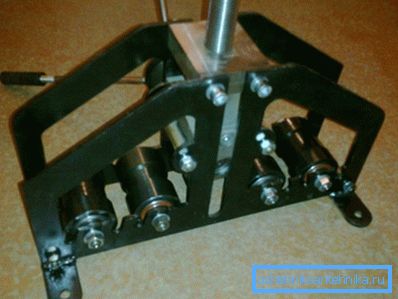

Sofisticirani uređaj za visokokvalitetnu obradu metalnih profila

Crteži ručnog cevovoda za profilnu cijev mogu se razlikovati u zavisnosti od vrste uređaja i njegovih dizajnerskih karakteristika.

Obavezni elementi u izgradnji modifikacija sa ručnim ili hidrauličnim pogonom su:

  • okvir (okvir) na kojem su montirane sve komponente;
  • donji i gornji deo;
  • dva ili više zaustavljača;
  • osovine;
  • hidraulični cilindar ili kapija opremljena ručkom.

Okvir na kojem se montiraju sve komponente može biti od dva tipa:

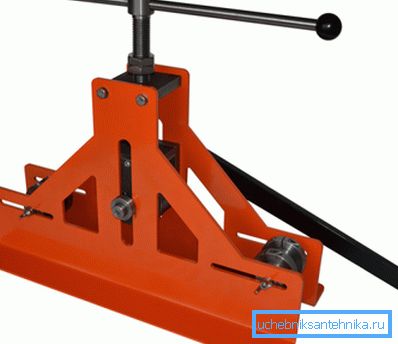

  • zatvoreni tip karakteristika fabričkih uređaja;
  • otvoreni tip zbog jednostavnosti uređaja, tipično je za većinu improvizovanih uređaja.

Važno: Uputstvo za održavanje uređaja sa otvorenim ramom je redosled veličine jednostavnije nego obavljanje sličnih operacija na zatvorenom okviru. Ali u drugom slučaju, operacija je sigurnija, jer praktično nema otvorenih mobilnih komponenti.

Tehnološke osobine

Odvojeno, trebalo bi da se primećuje forma, što je različita vratila za profilne cijevi za cijevi cijevi. Ako se koriste cevi sa kružnim poprečnim presekom, koriste se osovine sa zaobljenim zarezom, onda se valjkastih sekcija može savijati pomoću osovina odgovarajućom konfiguracijom izreza (pogledati i članak Fitingi za plastične cijevi - pregled glavnih opcija i njihovih karakteristika).

Međutim, imajući u vidu činjenicu da valjanje profila tokom savijanja ne podrazumijeva potrebu za podupiranje bočnih zidova, možete koristiti osovine čija širina će biti mnogo puta veća od širine profila, što je iz očiglednih razloga nemoguće pri obradi okruglih cijevi.

Suptilnosti samoproizvodnje

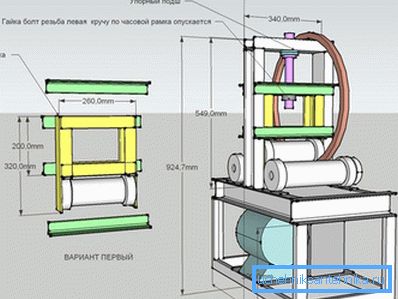

Elektroinstalacijski crtež

Nakon što smo razmotrili princip rada i karakteristike uređaja, vreme je da odlučite kako napraviti mašinu za savijanje cevi za oblikovanu cev.

Da bi se sastavio jednostavni ručni bend za cevi, neophodni su sledeći alati i materijali:

  • aparat za zavarivanje;
  • obujmice;
  • LBM "Bugarski" sa diskovima za sečenje metala;
  • kvadratna i traka mere;
  • rezni čelični kanal ili ugao (veličina je odabrana u skladu sa veličinama cevi);
  • veliki zavrtanj i navrtka sa odgovarajućim navojem (najbolje rešenje bi bila kapija, potpuno uklonjena iz nepotrebnog ručnog štapa;
  • 6 velikih jednodimenzionalnih ležajeva;
  • cev sa debelim zidovima sa spoljnim prečnikom koji odgovara unutrašnjem prečniku ležišta;
  • nepotreban čelični spojni štap sa zvezdicom sa bicikla;
  • dodatni biciklistički lanac sa zadnjeg točka;
  • biciklistički lanac.

Nakon što se svi alati i materijali pripremaju, možete početi sa radom. Kao primer, koristićemo sledeći crtež improvizovanog cijevi bendera za oblikovanu cijev.

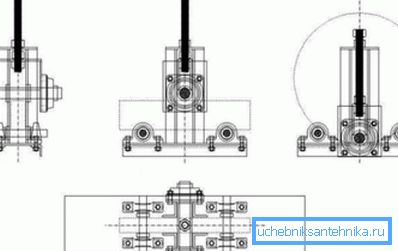

Crtež glavnih instalacionih jedinica

Uputstvo za montažu je jednostavno i sastoji se od sledećih koraka:

  • Sa kanala smo presjekli prozore za izradu horizontalnog rama i zavarili ih u čvrst okvir. Ako postoji čvrsta metalna ploča odgovarajućih veličina, moguće je značajno pojednostaviti i ubrzati instalaciju.
  • Ploče za vertikalne vodiče se iseče sa kanala i zavarene su u neku vrstu gilotina "U". Vertikalni vodiči se zavaruju do okvira kao što je prikazano na crtežu.
  • U sledećem koraku ležajevi se zavaruju do okvira. Ako postoje ležišta ove konfiguracije kao što je prikazano na crtežu, možete koristiti pričvršćeni spoj, koji nije zavaren.

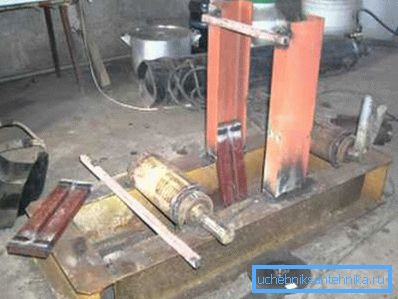

U foto-bendu u fazi montaže
  • U gornjem prečniku vertikalnih vodiča rupa se buša ispod kapije. Pre-centrirana navrtka je zavarena preko rupe.
  • Cev je umetnuta u rupice ležajeva postavljenih na ram, odsečene tako da se na svakom kraju ostavi kraj od 2-3 cm. Uhvatimo cevi zavarivanjem tako da se okreću oko svoje ose, ali ne idu sa strane na stranu.
  • Zatim se sastavimo od ležajeva, oštrice cevi i kanalizujemo gornju jedinicu, koja se duž vodilice spušta i vrši pritisak na zakrivljenu cev. Gornja ravnina ovog čvora dizajnirana je da se nasloni na kraj vrata i vrši pritisak na ceo čvor, pomerajući ga na krevet.

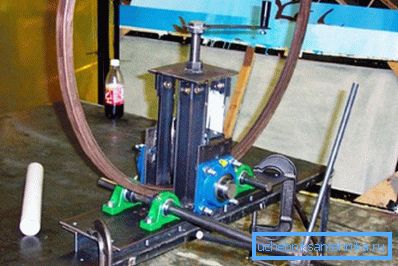

Pripremni uređaj u upotrebi
  • Na jednoj strani kreveta opremili smo dva ležaja sa lancima, koji su zavareni do krajeva cevi.
  • Pričvršćavamo biciklističku ručicu sa osovinom pedala na jednu od zvezda, koja će funkcionisati kao ručica.
  • Između zvjezdica razvijamo lanac i uređaj je spreman za rad.

Važno: Nismo konkretno istakli tačne veličine jer su takve instalacije napravljene iz onoga što je na raspolaganju. Međutim, pokušajte da obezbedite da debljina korišćenog metala nije manja od 2-3 mm.

Zaključak

Sada znate kako napraviti ručni bender za cevi, koji se može primeniti na farmi. Više korisnih informacija možete pronaći gledajući video u ovom članku (pogledajte članak Fitingi za čelične cijevi - analiziramo sve karakteristike).
