Cijev bendera za cijevi kod kuće

U procesu rada sa cevima, često je neophodno postaviti cjevovod na teško dostupna mjesta gdje sami direktni proizvodi nisu dovoljni. U takvim slučajevima postoji potreba za ukrivljenim i zakrivljenim elementima koji nisu dostupni u prodavnicama gotovih proizvoda, a šta ste pitali?

Najlakši i najisplativiji način rešavanja problema je korišćenje specijalnog alata - bendera za cevi, o čemu ćemo diskutovati u našem članku.

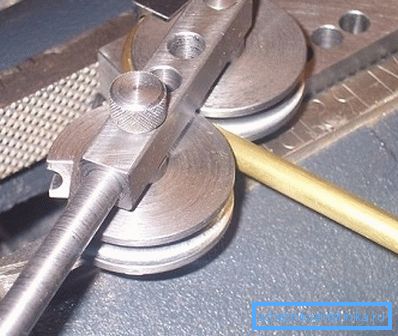

Ono što je zanimljivo - nema potrebe za korištenjem posebne moći, proces se nastavlja bez problema, bez naglih kretanja.

Alat za savijanje cijevi

Uređaji za savijanje cevi mogu biti:

  • Hidraulika - Moćni cijevni bend za čelične cijevi može se nositi sa proizvodima velikog prečnika, koji se često koriste u industrijskim postrojenjima.
  • Mehanički. Ovaj alat ima prosječnu snagu.
  • Tame. Koriste se za proizvode prečnika do 50 mm i profilisani sa presekom do 40 mm.

Napomena! Korišćenjem ručnog cijevnog bendera za tankoslojne cijevi, nemojte ga preterati, jer proizvodi nemaju visoku jačinu i krivinu. I svi znamo da je čak i mali pukotina zabrana upotrebe.

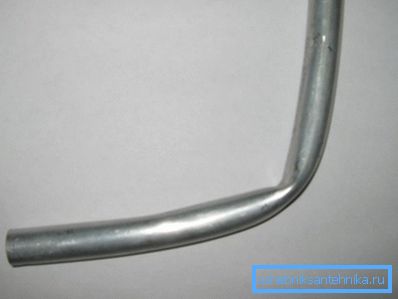

Ovo se može desiti samo ako se materijal koristi ili ako promjer nije pogodan za alat.

Osim toga, ovi alati se takođe razlikuju u materijalu od koga se proizvodi savijeni:

  • Hidraulični ili mehanički bokobrani za cevi od nerđajućeg čelika.
  • Ručni cijevni bend za metalne cijevi.

Obratite pažnju! Uređaj za prenošenje različitih oblika na cevovodne elemente neće biti pogodan za profile valjanih proizvoda.

Na foto-mašini za profilne cijevi

Na prvi pogled, jednostavan proces proizvoda za savijanje je zapravo prilično komplikovan, tako da ga morate izvesti kraj s pažnjom kako biste spriječili sljedeće nedostatke:

  • Drobljenje materijala, što rezultira u suženju unutrašnjeg prečnika cevi i, shodno tome, smanjuje propustljivost. A formiranje blokada na takvim mestima dovestiće do popravki i investicija kako bi se obnovila efikasnost kanalizacionog sistema.
  • Istezanje i proređivanje cevnog zida, koje utiče na njenu čvrstoću, smanjuje maksimalni dozvoljeni pritisak.

Obratite pažnju! Pravilno odabrani alati za svaki slučaj će vam omogućiti da kvalitativno izvršite savijanje proizvoda prema navedenim parametrima. Sa ovakvim alatom možete optimizovati postavljanje komunikacija u zgradi, efikasno korištenje prostora u prostorijama i bez oštećenja performansi cjevovoda.

Svaki bend za cevi može se kupiti u odjeljenjima zgrada supermarketa, jer je napravljen uredan iznos za to ili možete sami napraviti.

Alat za savijanje okruglih cijevi

Dizajn cijevi bendera je sasvim jednostavan - ovo su dva mašinska čaura:

  • Jedan od njih je trajno fiksiran.
  • Drugi rotira u orbiti oko prvog na rastojanju jednaku promjeru cevi koja je savijena.

Princip rada uređaja takođe ne stvara poteškoće - proizvod se postavlja između kutija i, pomeranjem slobodnog rotirajućeg kotača, savija se duž određenog poluprečnika.

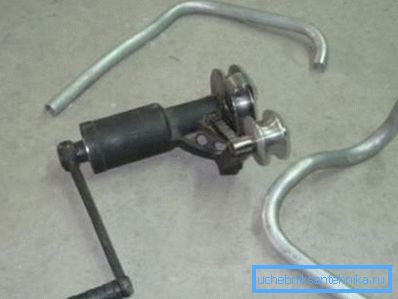

Rezultat nekoliko minuta - proizvodi malih prečnika savijaju se vrlo brzo i generalno bez napora.

Domaći alat

Izgradnjom bočne cijevi za okrugle cijevi, odmah se pobrinite za njegovu svestranost, odnosno mogućnost savijanja proizvoda različitih prečnika.

Zbog toga će biti neophodno pripremiti ne par čaura, već tri para, (na samom putu cijevi na farmi):

  • Jedan par prečnika od pola inča.
  • Drugo - na cevi od 3/4.
  • Treći računato na prečniku od inča.

Ne možete kupiti neophodne kutije, pa ako niste stručni stručnjak, naručite ih u najbližoj radionici.

Nijansi glodanja glavnih dijelova cijevi bendera su sljedeći:

  • Za proizvodnju remenice glavna stvar je posmatranje poluprečnika i dubine žleba.
  • Krajevi svakog para točkova treba da imaju sličicu sličnu polovici odseka cijevi.
  • Takođe je važan odnos prečnika delova. Stacionarni remen treba da bude manji, s obzirom da minimalni radijus mogućeg savijanja zavisi od toga. Prečnik drugog (valjanje) da premaši veličinu fiksiranu ne manje od dva puta.

Za vaše informacije! Cijena radova na preokretu je niska, tako da neće značajno uticati na krajnju cenu alata.

Zatim, instrukcija nezavisnih radnji na uređaju za savijanje cevi:

  • Osnova za ugradnju kutija može se koristiti kao kvadrat, odrezan od debelog zida (najmanje 10 mm) lima. Trebalo bi odmah bacati četiri rupe za pričvršćivanje na radnoj površini u radionici. Ili, zavarite kvadrat na betonsku i betonsku kolonu sa cevi prečnika 100-150 mm.
  • U sredini ploče zavarimo puž s prečnikom koji je jednak unutrašnjem prečniku manjih kotura. Druga vertikala služiće kao zatvarač za savijen proizvod.
  • Sledeća faza je stvaranje okretnog mehanizma. Iz debele čelične trake širine 50 mm, neophodno je zavariti slovo P. Visina naše P-ki bi trebala biti jednaka zbiru prečnika velikog pokretnog kruga i pola stacionarnog prečnika. Za njihove pričvršćivače u P-ke-u bušimo rupice, rastojanje između stopala P-ki trebalo bi da premaši debljinu čaure.
  • Zavarivamo ručku dugačkom oko 250 mm do vrha ovog dela. Cev koja je umetnuta u njega služiće kao poluga u procesu savijanja.

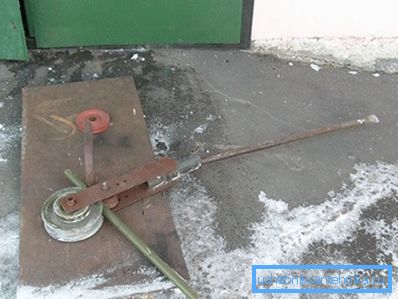

Korišćenje bilo kog metalnog odeljka je pogodno kao
  • Sakupljamo sve detalje. Mali remenak je umetnut unutar P-ki-a i montiran je na ram zajedno sa njim, fiksirali smo veliki sa čepovima i naš cijev bender je spreman.

Savjet! Kako bi se izbjegle nedostatke u mjestu savijanja, osigurati se sami i popuniti cijev s pjeskom, a za olakšanje savijanja proizvoda debelih zidova velikog prečnika - zagrijati ih.

Različiti načini savijanja cijevi

  1. Cevni kotač za aluminijumske cijevi, zapravo, također, ručni cijevni bender za bakarne cijevi može biti nekoliko tipova:
    • Poluga.
    • U obliku jedrenja.
    • Hidraulika.
    • Electric.
    Ako ne želite da se trudite sa proizvodnim procesom, zavarivanjem i izvlačenjem, onda možete kupiti gotovu verziju (pogodno ako morate mnogo da savijete)
    1. Interesantna opcija je opružna cijev za bakarne cijevi. To je opruga izrađena od visokokvalitetnog čelika sa lijevim proširenjem na jednoj strani za jednostavno oblačenje / podizanje. Cev se postavlja unutar opruge, a zatim se vrši savijanje. Istovremeno, izdržljiv materijal opruge ne dozvoljava cijevi da se razbije i razbije.
    2. Slični opružni cijev bendera se takođe koristi za metal-plastične cijevi, oni se razlikuju u primijenjenim snagama.

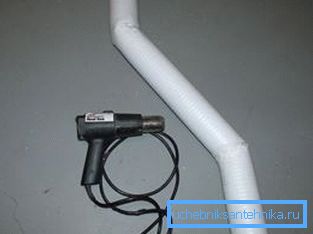

    3. Proizvodi od plastike se savijaju grejanjem na krivini - za ovo možete koristiti sušilicu zgrade.
    Kada radite sa fenom, budite oprezni, temperatura je vrlo visoka, lako se može opekotati

    Zaključak

    Neophodna je upotreba gornjeg alata u slučajevima kada je postavljanje cjevovoda nemoguće zbog postojećih prepreka. Takođe se koristi za grejne elemente, na primjer, za sušenje peškira za domaćinstvo.

    Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
