Cijev bendera - karakteristike alata i sopstvene proizvodnje

Često, prilikom obavljanja različitih radova u zemlji ili u garaži, potrebno je savijati cev oko određenog kruga kako bi se dobio pravilan geometrijski oblik. Da bi se postigao takav rezultat, moguće je samo uz pomoć specijalnog alata, međutim, biće skupo za kupovinu uređaja za nekoliko operacija. Da bismo pomogli u rešavanju ovog problema, u ovom članku ćemo pogledati kako napraviti cijev bender.

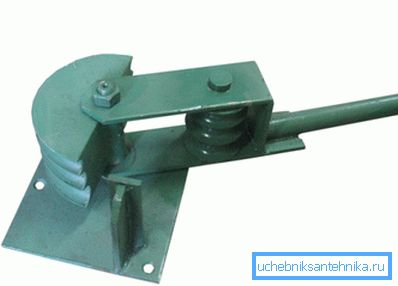

Mašina za savijanje cijevi

Karakteristike opreme

Svrha uređaja

U proizvodnji raznih metalnih konstrukcija, kao što su gazebosi, plastenika, ograde, baštenski nameštaj itd., Profilne cijevi su veoma popularne jer su izdržljivi, izdržljivi i pristupačni materijali. Međutim, tehnologija proizvodnje nekih od ovih struktura zahteva da se cevi savijaju u određenom radijusu ili pod određenim uglom. Pored toga, tokom instalacije cevovoda može biti potrebno savijanje.

Nemoguće je izvršiti takvu operaciju s vašim rukama, ali cijev bender će vam omogućiti da se nosite sa zadatkom bez velikih poteškoća. Uz to, možete savijati cijevi pod uglom od 0 do 180 stepeni. Najčešće u takvim uređajima koristili su elektromehanički ili hidraulični pogon.

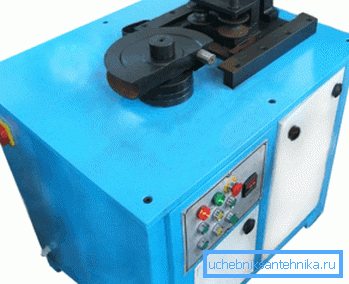

Elektromehanička mašina za savijanje cevi

Moram reći da je ovaj alat veoma prilagodljiv, jer vam omogućava savijanje različitih vrsta cevi:

  • Kotlarnice;
  • Gas;
  • Vodovod;
  • Profil, itd.

Što se tiče materijala, mogu se napraviti od:

  • Postali;
  • Bakar;
  • Aluminijum;
  • Metal-plastika.

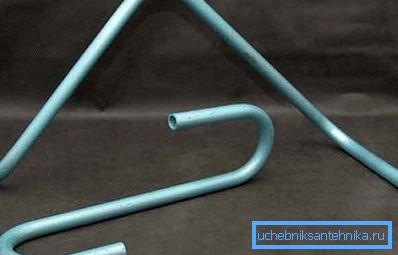

Zakrivljena cijev

Jedini prečnik cevi ne sme biti više od dva inča. Kao rezultat toga, opseg ovog alata je veoma širok.

Posebno se koristi:

  • U kotlarnicama;
  • Benzinske pumpe;
  • Prilikom ugradnje sistema grejanja i vodovoda itd.

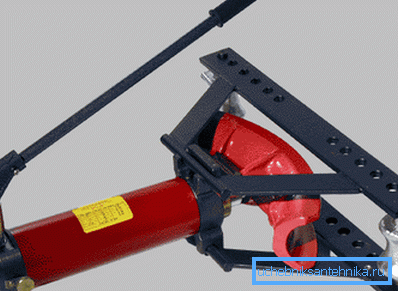

Pneumatski ručni alati

Vrste opreme

Pre nego što nastavite sa proizvodnjom alata, razmotrite koje vrste cevnih pojaseva postoje:

Priručnik Dizajniran za obavljanje takvih operacija kao savijanje prstenova i luka različitih radija. Njegova težina je obično mala, što vam omogućava da transportujete alat do mesta rada sa metalnim konstrukcijama. Cena takvog proizvoda nije relativno visoka.

Alat može raditi sa profilisanim cevima sa presekom do 4x4 cm i okrugli, sa prečnikom do 3x3 cm.

Ručna hidraulika Pogon ovog alata ima hidrauličnu instalaciju koja povećava snagu operatera. Kao rezultat, cevi velikog prečnika se mogu savijati. Pribor se preporučuje za ugradnju i demontažu gasovoda i vodovodnih cevi.
Electric Koristi se za rad sa cevima na proizvodnoj skali. Omogućavaju savijanje profilisanih proizvoda sa presekom do 80-40 mm. Ograničenje prečnika okruglih cijevi je 30 mm.

Karakteristika ovih proizvoda su visoke performanse i dostupnost dodatnih funkcija, kao što su kontrola pomoću dugmadi ili stopala, koja se rotira u oba smera itd.

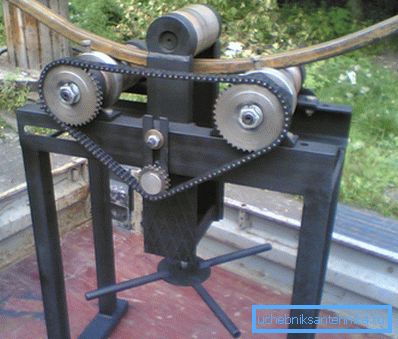

Stacionarna mašina za savijanje profilne cijevi

Pored toga, svi postojeći alati se razlikuju u smislu uslova rada za:

  • Priručnik - koristi se za kućnu upotrebu ili direktno na mestu instalacije cijevi.
  • Stacionarni - su mašine koje se koriste u preduzećima u kojima je savijanje cijevi dio procesa.

Savjet! Ako želite da dobijete veliki radijus cevi, na primer, za proizvodnju zakrivljene staklene bašte, srušite ploče i isecite polukrug željenog radijusa. Posle toga, možete ići oko cevi svojim rukama oko ovog uređaja.

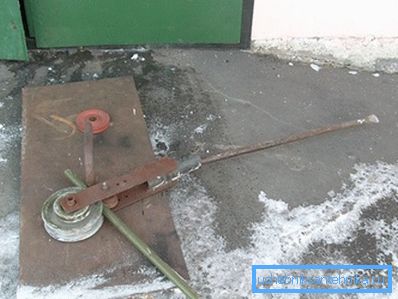

Jednostavan kućni uređaj za savijanje cevi

Izrada alata

Sasvim je jednostavno izvršiti jednostavno savijanje uređaja.

Jedina stvar koju ćete trebati su neke veštine vodovoda, kao i neki alat:

  • Aparat za zavarivanje;
  • Bugarski;
  • Merenje trake i olovka.

Što se tiče materijala, trebat će vam nekoliko listova od metala debljine 3 i 10 mm, kao i nekoliko čeličnih šipki.

Dakle, instrukcija izgleda ovako:

  • Prvi korak je pripremiti kutove. Da uređaj napravite univerzalnim, npr. Za cijevi različitih prečnika potrebno je koristiti dvije trostruke čaure - par za pola inčne cijevi, par za inčaste cijevi i par za cetiri cijevi. Odmah moram reći da kupovina takvih kolutova neće raditi, tako da ih je potrebno naručiti u radionici.

Na svakoj strani kotača, u njemu treba biti udubljenja koja odgovara pola prečnika cevi. Stacionarni valjak treba da ima minimalni prečnik, jer će zavisiti od minimalnog radijusa savijanja.

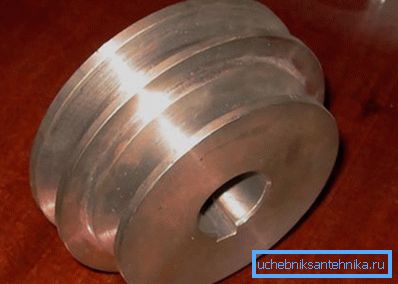

Na slici - dvostruki remen
  • Zatim morate napraviti metalnu osnovu debljine oko 10 mm, što je kvadratna ploča sa otvorima na uglovima, za pričvršćivanje na stol.
  • Zatim u središtu ploče potrebno je zavariti pin, čiji prečnik treba da odgovara unutrašnjem prečniku male trostruke škripce.
  • Nakon što kreveti budu spremni, neophodno je izvršiti mehanizam za okretanje. Da bi to uradili, pre svega, potrebno je da zavarite deo dva metalna ploča u obliku slova U. Visina nogu dijela mora odgovarati prečniku malih i velikih remenica, tako da se na ovom rastojanju prilično uklapaju velika pokretna kotura i polovina stacionarnog materijala.
  • Drška duga oko 25 cm je zavarena do vrha dela, a kaseta koja će delovati kao poluga kasnije će biti stavljena na ovu ručku.
  • Zatim je na ivici dijela instaliran veliki pin, koji je fiksiran sa zatvaračima. Malim škriljkom se stavlja na osnovni pin sa cijelom strukturom.
  • Sada ostaje samo da se izvrši naglasak - za ovo je zavaren još jedan pin i na njemu se postavljaju.

Proces proizvodnje delova je završen. Sada ostaje samo da popravite alat na stolu, a možete početi savijati cijevi.

Savjet! Da bi se sprečilo cijepanje tokom savijanja, treba ga napuniti peskom, a krajevi bi trebali biti sječeni.

Zaključak

Svaki kućni majstor može samostalno da napravi ručicu za cevi. Naravno, ova operacija će trajati neko vrijeme, međutim, ovaj alat je zaista koristan, i svakako će to biti na raspolaganju na farmi više nego jednom.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
