Cevne slavine i ostali alati za ručno navođenje

Kakav alat je slavina za cev? Kako se ploča razlikuju od vijčane mrtve, a da li se točak razlikuje od rampe? Kako srezati unutrašnju ili vanjsku nit vlastitim rukama? U kojim slučajevima preferirani su navojni priključci za vodosnabdevanje, a kada - zavareni? U članku ćemo pokušati odgovoriti na ova pitanja.

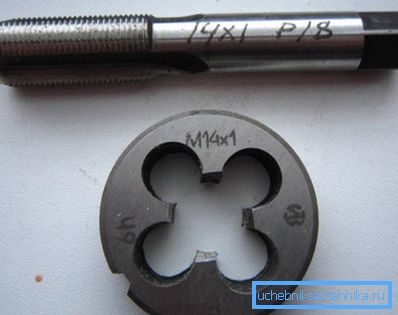

Osnovni alati za ručno navođenje.

Definicije

Prvo definišemo terminologiju:

  • Pločica je uređaj za sečenje i čišćenje (čišćenje od bodovanja, rđa itd.) Unutrašnjih navoja. U našem slučaju - cev.

Korisno: cevni navoj se razlikuje od metričke u tome što se njegova veličina ne karakteriše stvarnim prečnikom grebena ili šupljina, već uslovnim prolazom (DU) priključene cijevi ili fitinga.

  • Umjetni alat - vanjski navojni alat, napravljen u obliku karbidne navrtke sa otvorima za uklanjanje čipa.
  • Klupp se razlikuje od ploče u tome što se sastoji od nekoliko odvojenih sektora. Zašto ti je to potrebno? Činjenica je da su tvrdi legure i brzi čelici koji se koriste u proizvodnji rifiranih alata više nego skupi. U međuvremenu, čvrstoća i tvrdoća su neophodni samo za grebene koji direktno isežu nit; ostatak ploče samo kombinuje nekoliko grebena zajedno. U slučaju mrtvog, ova funkcija se prenosi na držač.
  • Vorotok - okvir za slavinu ili umirući, opremljen sa par ručica, koji se koriste kao poluge. Omogućava vam da isečete nit bez ikakvih dodataka.
Domaća ručica za umijeće.
  • Držač (trn) se jednostavno postavlja okruglim ili šestostranim ručicama bez ručica.. Zašto je to potrebno? U praksi, vodoinstalacije nisu neuobičajene kada se navoj mora presecati ne u podmetaču ili stezaljku, već direktno na podlozi ili podizaču prema zidu. Ručice će sprečiti okretanje alata, a trn se može okretati običnim ključem za gas.
  • Ratchet - ručica sa jednom ručkom, dvostrukim tijelom i obrnutim kvačilom. Takođe vam omogućava da isečete nit prema zidu. Za razliku od cijevi, na kojem kljuc za gas ostavlja tizer, poklopac ne dobija mehanicka oštećenja u toku rada, a mnogo je pogodnije koristiti.
Ratchet vam dozvoljava da zamijenite kružni pokret koji se klješta.

Zanimljivo: u prodaji možete naći električne utičnice za cevi, što vam omogućava bez fizičkih napora. Cev je stegnut sopstvenim alatom za stezanje; alat za rezanje pokreće električni motor male snage kroz menjač. Alat je prilično pogodan za korišćenje, ali njegova cena - od 20 do 80 hiljada rubalja - čini kupovinu korisna samo za profesionalce.

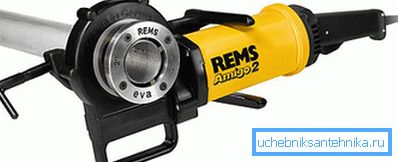

Električni zavrtanj umrijeti sa stezaljkom.

Detaljan opis

Dodirnite

Vanjski, alat podseća na običan vijak, ne završava se sa poklopcem, već sa kratkim kvadratnim prihvatom. Do početka navoja smanjena je veličina brazde, što obezbeđuje najlakši ulaz sa minimalnim naporom. Ploča je opremljena uzdužnim žljebovima, preusmeravajući čipove.

Po pravilu, pri rezanju navoja koristi se set od dva ili čak tri alata. Na primer, pri rezanju pola-inčnog navoja, buduća spojnica (bušeni cilindrični radni predmet) prvo propušta grubu slavinu za cijevi 1: 2, a zatim završava. Kada sečenje u jednoj prolazi povećava habanje alata, a kvalitet nit je mnogo lošiji.

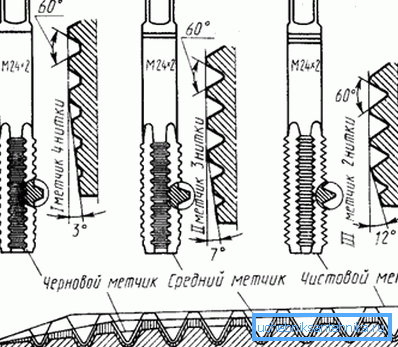

Grubi, srednji i fini slavine.

Kockice

Pored činjenice da je ovaj alat dizajniran za vanjsko navođenje, ploča se razlikuje od slavine drugim karakteristikama: navoj se isečuje u jednom prolazu.

Kako izgleda mrtav? Ako krovna cev od 1: 2 izgleda kao jedan i po inčnog vijaka, tada odgovarajuća mjera predvidljivo podseća na pola-inčni karbidni navoj. Od uobičajenog navrtka se razlikuje od navoja sa istim glatkim (konusnim) pristupom, a nekoliko kroz kanale za čipove.

Korisno: usisni (konusni) dio ploče ima dužinu od 2-3 obrtaja; Ukupna debljina odgovara 8 do 10 obrtaja.

Na spoljnoj cilindričnoj površini matrice nalazi se nekoliko konusnih pritisaka, prema kojima se vijci pričvršćuju u držaču.

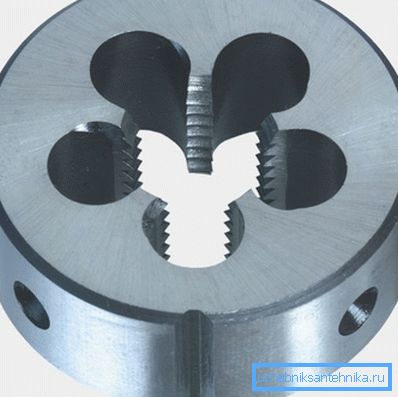

Žlebovi oko obima potrebni su za pričvršćivanje ploče u držaču.

Klupp

Već smo opisali svoju osnovnu razliku od kockice: sečici se pričvršćuju samo sa cevima i mogu se menjati kada su oštećeni nezavisno jedan od drugog.

Korisno je potencijalnom kupcu da zna samo jednu suptilnost: ako je spoljašnji prečnik matrice striktno regulisan GOST 9740-71, prema kojem su napravljeni, onda sečiva vijčane mase mogu imati drugačiji oblik i biti fiksirana na različite načine.

Kada kupujete zamenu, bolje je obratiti pažnju na proizvode istog proizvođača koji su napravili cijev. U suprotnom situacija je moguća kada se upaljači jednostavno ne upadnu na mesto.

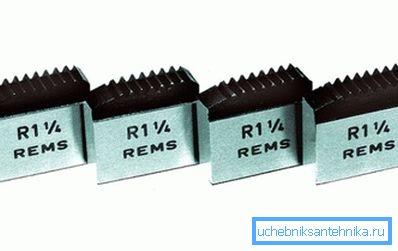

Rezni alati za vijčanu mjeru mogu imati različite veličine i metode fiksiranja.

Navojem cevi

Uopšteno govoreći, za bravara informacija o cijevima nema puno praktične vrednosti.

Međutim, u obrazovne svrhe, predstavljamo neke zanimljive činjenice.

  • Postoje cilindrični i konusni navoji cevi. Sva vodovodna oprema je dizajnirana da koristi cilindrične navoje, a konusni zahtevi se uglavnom zahtijevaju za cevovode visokog pritiska.
  • Kod prečnika veće od 6 inča, cevi su zavarene ili spojene sa prirubnicama.
  • Uprkos velikom rasponu nominalnih prečnika, regulacija sečenja cijevnih cilindričnih navoja GOST 6357-81 omogućava samo četiri navoja.
Nivo navoja, mm Broj tema po inču
0.907 28
1,337 19
1.814 14
2.309 11

Reference: engleski inč 2,54 cm. Prema tome, slavina za cijevi od 2 1: 2 je dizajnirana za navoje kompatibilne sa cijevima sa uslovnim prolazom 2,5x2,54 = 6,35 cm (63 mm).

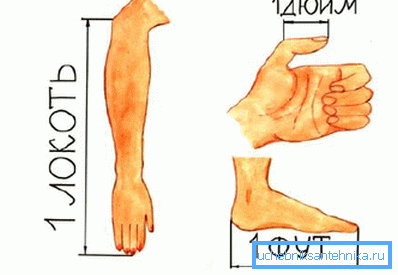

Britanske mere dužine (kao i stare ruske), međutim, vezane su za proporcije ljudskog tela.
  • Vezivanje nominalnih prečnika cijevnih niti prema metričkom sistemu merenja takođe se reguliše gore navedenim standardom. Ovde je lista nekih dimenzija:
Nominalni prečnik, inča Korak između navoja, mm Prosečan prečnik unutrašnjeg navoja, mm Prosečan prečnik spoljašnjeg navoja, mm
1/2 1.814 19,793 18,631
3/4 1.814 25,279 24,117
1 2.309 31,770 30,291
1 1/4 2.309 40,431 38,952
1 1/2 2.309 46.324 44,845
2 2.309 58,135 56,656
2 1/2 2.309 73,705 72,226

Navoj ili zavar

Riseri i sistemi za grejanje i vodosnabdevanje imaju nominalni prečnik, očigledno mnogo manji od 6 inča. Shodno tome, za ugradnju jedinjenja se mogu koristiti kao zavarivanje i navoj.

Očigledno je da se manje vremena provodi na strani zavarivanja: iskusni zavarivač provodi najviše 10 minuta na udubljenju; navijanje, montaža i zaptivanje zgloba će zahtijevati bar tri puta duže pri znatno većoj potrošnji napora.

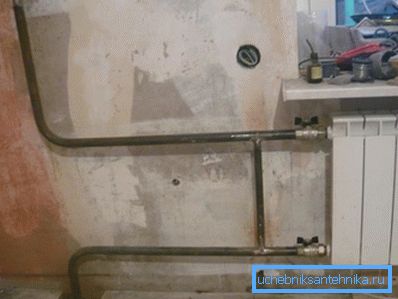

Zamena cevi za grejanje je izvedena na zavarenim spojevima.

Kada su navojne veze opravdane:

  • Ako imate problema sa transportom alata. Očigledno je lakše doneti ploču sa držačem i par ključeva za gas na dachu javnim prevozom nego električni aparat za zavarivanje, a još više - par cilindara i set creva sa bakljom.
  • Ako je potrebno, učinite vezu složljivo. Tipičan slučaj je sgon nakon ventila na čeličnoj vodovodnoj cevi. Pre ili kasnije, ventil će morati da se zameni, a cevi će biti očišćene od mineralnih naslaga; mogućnost da se radi bez zavarivanja je definitivna prednost.
  • Konačno, nitovi nemaju alternative ako se pocinčane cevi koriste za instalaciju komunikacija. Činjenica je da šav u varaju razbija tanki sloj cinka, što čini cinkovanje beskorisnim: korozija uništava površinu šiva istom brzinom kao i kod upotrebe VGP cijevi od crnog čelika. Ali sa nitima, situacija se radikalno mijenja: sloj cinka ostaje netaknut, s tim što se resurs cjevovoda povećava nekoliko puta. Autor je morao otvoriti galvanizirane grejne kule koje su se sastojale na niti nakon pola veka rada; ako je višeslojno slikanje sprečilo procjenu stanja cijevi, interni pregled pokazao je da se oni ne razlikuju od novih.

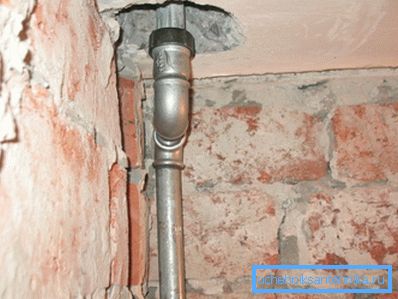

Postolje za vodosnabdevanje od pocinkovane cijevi sastoji se od navoja.

Kako iseći nit

Interno

Pretpostavimo da imamo gajeno čeličnu gajbu za čeličnu spojnicu od 32 mm (1 1/4 inča). Moramo ga pretvoriti u gotovu spojnicu.

Kako raditi ovaj posao?

  1. Obradite obradni deo u posebnoj stezaljki sa dijamantskim lumenom između čeljusti.

Obratite pažnju: u ovom slučaju je nepoželjno koristiti propusnicu. Kompresovan sa obe strane radnog komada je deformisan, postaće ovalitet.

  1. Stavili smo grubu slavinu za cevi 1: 4 inča u ručicu.
  2. Podmazati unutrašnju površinu radnog komada. Podmazivanje će smanjiti otpor pri rezanju i smanjiti verovatnoću bodovanja. Ono što je mazivo za korištenje je svejedno: ulje za mašine za šivenje, autol, masno i čak dizelsko gorivo su podjednako pogodne za naše potrebe.
  3. Konstrukciju konstantno postavljamo duž osovine budućeg spojnice, sa maksimalnim naporom ga pritisnemo i okrenimo, ne uznemiravajući pozicioniranje i bez otpuštanja pritiska. Rezanje bez pritiskanja slavine na deo je moguće nakon 2-3 potpune obrtanja; ako ranije oslobodite silu, prvi niz će biti otcepljen.
  4. Nakon što spojite grubom slavinom, izvadite ručicu i uklonite je sa druge strane. Ponovite rad sa srednjim i finim slavinama.

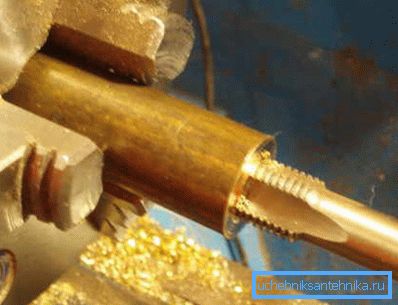

Imajući strug, u velikoj meri će pojednostaviti zadatak.

Šta raditi ako imate samo uobičajenu ručku:

  1. Pričvršćuju dršku slavine.
  2. Ploča je pričvršćena ključem za gas (cijev) i sedi na njegovom ulazu.
  3. Dalji radovi su identični onima opisanim gore.

Korisno: ako se slavina koristi samo za navoje upotrebljenih fitinga, dovoljno je imati samo završnu alatku u vašoj kolekciji.

Vanjski

Ovde instrukcija rezanja nit uključuje pripremu pristupa za ploču. Da se za sečenje ne zahteva prekomerno velika sila stezanja, obloga treba da se preseca sa vanjske strane cevi pod uglom od oko 30 stepeni do njene osi.

Razmislite kako možete da pripremite poziv, da tako kažem, u polju:

  • Brisanje oko ivice cevi brusilice sa krugom na metalu.

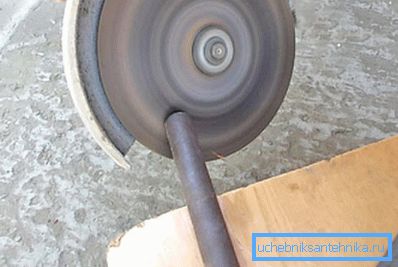

Na fotografiji, fasada se uklanja pomoću mlinice.
  • Uradite isti posao pomoću ručne datoteke.
  • Na kraju, u nedostatku alata, ivica cevi sa malo veštine može se jednostavno komprimovati pomoću ključa za gas. Glavna suptilnost ove operacije nije preterivanje i ne daje ovalnost cevi.

Šta dalje da radite:

  1. Spoljna površina ivice cevi ponovo se razmazuje.
  2. Ploča se pritisne prema krajnjem licu striktno pravolinijskom prema uzdužnoj osi cijevi. Sila stezanja se održava do 2-3 potpune obrtanja.
  3. Sledeće je jednostavno mehaničko delo: kanta se lupa duž cevi dok se ne dobije nit od potrebne dužine. Oštro povećana otpornost znači čekanje čipova; u ovom slučaju, ploča se vraća jednom zaokretom, čipovi se uklanjaju, a površina se podmazuje.

Kada navojem spoljašnjeg navoja direktno na postolje ili postolje postoji jedna suptilnost. Cev na kojoj je rez izrezana neophodno je držati gasni ključ tako da sila na njemu kompenzuje obrtni moment koji se javlja prilikom sečenja.

Činjenica je da je puno lakše srušiti podlogu od risara ili risera sa susedne baterije nego što se čini: poluga vam omogućava da razvijete veoma značajan napor. Pored toga, stanje samih cevi u starim stambenim fondovima često ostavlja mnogo želja.

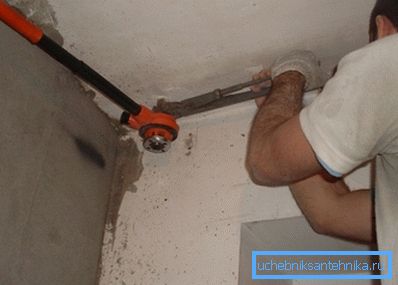

Ključ drži cev, sprečavajući ga da se okrene i otari od hladnjaka komšije.

Zaključak

Razmotrićemo naše poznavanje alata za ručno izvođenje navoja i procesne tehnologije. Kao i obično, video u ovom članku će ponuditi čitatelju dodatne informacije. Successes!
