Centralizatori za cijevi: izbor i primjena

U ovom članku ćemo razmotriti kako i zašto se centralizatori koriste za zavarivanje cevi. Pored toga, smatramo dizajnerske karakteristike najpopularnijih modela iz onoga što je trenutno na tržištu. Dakle, šta je centralizator i zašto je to potrebno?

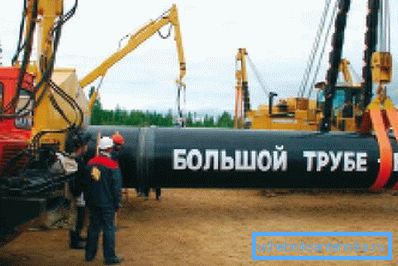

Na fotografiji - rad centralizatora suspenzije

Efikasan način da se varni sloj čvrsti i čvrsti

Nije tajna da postoje posebni uređaji prilagođeni za izvođenje savršeno ravnog preseka cijevi. Međutim, čak i ako je rez izrađen što je moguće glatko, praktično je nemoguće kombinovati obe cijevi sa dijelovima za visokokvalitetno zavarivanje.

Kao rezultat, zavar će biti neujednačen i, kao rezultat toga, veza neće biti čvrsta. Rešenje ovog problema može poslužiti kao interni ili spoljni centralizator za cijevi.

Karakteristike rada

Oba metalna cevovoda i njihovi PPU analogi, pre zavarivanja, moraju biti naslonjeni jedni prema drugima što je moguće glatko, tako da nema praznine na raskrsnici.

Da biste napravili takvu kombinaciju komada s vlastitim rukama, gotovo je nemoguće. Štaviše, kombinacija rezova je reda veličine komplikovanija sa povećanjem prečnika cevi. Stoga, tokom montaže kanalizacionih sistema i drugih cevovoda bez upotrebe fitinga za kanalizaciju, koriste se posebna centralizatora.

Uređaj obuhvata dve cijevi koji se kombinuju i omogućavaju ih da budu što brže povezani jedni sa drugima, fiksirajući se u ovom položaju. Nakon zavarivanja se vrši garantovan visokokvalitetni zavar. Uređaj se zatim demontira i cevovod se može koristiti za njegovu namenu.

Glavne sorte

Nakon što smo odlučili o tome za koju opremu za centriranje se koristi, razmotrite vrste uređaja koji su u prodaji.

Svi centralizatori, koji se danas mogu kupiti u odgovarajućim prodavnicama, podijeljeni su u dvije glavne kategorije - interne i eksterne.

  • Uređaji spoljnog tipa su skraćeni kao TsN i namijenjeni su za ugradnju i korištenje na spoljašnjosti cijevi. Uređaji ove vrste, bez obzira na veličinu, jednostavni su za upotrebu, lako se instaliraju i proizvode brzo i efikasno centriranje. Uređaji spoljnog tipa predstavljaju širok spektar opreme (ekscentrična, veza, hidraulika i druge konfiguracije).
  • Unutrašnja centralizacija se skraćuje na CV i predstavlja hidrauličke instalacije.. Uređaji ovog tipa iznutra puknu ivice cevi, pomerajući njihove sekcije jedna drugoj. Prednost opreme je mogućnost korišćenja na cevima različitih prečnika.

Karakteristike individualnih modifikacija

Nakon što smo razmotrili karakteristike opšte klasifikacije, razmotrite karakteristike individualnih modifikacija centriranja uređaja.

  • TsZN - centralizovani eksterni centralizator je dizajniran da kombinuje krajeve cevi prečnika zgloba od 50 mm do 2 metra.

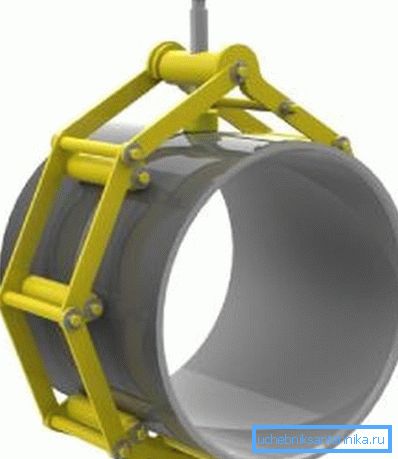

Spoljašnji centralizator sa zglobnim vezicama

Važno: Rad uređaja je dozvoljen u širokom opsegu temperatura okoline od - 40 ° C do + 40 ° C. Uređaj konstruktivno predstavlja polyhedron sa lamelarnim vezicama na šarnirskim zglobovima.

Spojni elementi se kombinuju pomoću vijčanog mehanizma.

  • TsZN-G - vanjski hidrofilter centralizatora-jedinica je modifikovana verzija prethodnog uređaja. Osnovna razlika ove modifikacije od prethodne je jednostavnost rada i odsustvo potrebe za primjenom značajnih fizičkih napora. Kao rezultat, proces kombinovanja zavarenih elemenata značajno se ubrzava bez ugrožavanja kvaliteta završenog rezultata. Uređaj se sastoji od lamelarnih veza na zglobnoj zglobu, ali ne i vijčanog mehanizma, ali se hidraulika koristi za postavljanje veza u pokretu. Dozvoljeni prečnik cevi varira u opsegu od 720-2020 mm
  • TsAN-G - centralizovani lučni vanjski hidrofilter dizajniran je za rad sa presekom prečnika 325-820 mm.
Ugradnja lučnog tipa za kombinovanje spojeva sa velikim prečnikom

Uređaj je odvojiva konstrukcija koja se sastoji od delova spojenih šarkama. Upotreba uređaja sa takvim dizajnom garantuje dodatnu udobnost kada je instalirana na zglobu.

Uređaj koristi arcane dijelove koji su komprimovani, prilagođavajući rezove zgloba. Broj lučnih sekcija određuje se prečnikom cevi.

Svaki od korišćenih odjela je opremljen posebnim zaustavljanjem koji sigurno popravljaju elemente koji se kombinuju, istovremeno obezbeđujući optimalan kvalitet i čvrstoću spoja. Direktno na odeljcima su fiksni hidraulični aktuatori, projektovani za maksimalnu razvijenu snagu do 5 tona.

  • Centralni naučni centar - spoljni lanac centralizator je uređaj sa ručnim pogonom, koji je dizajniran za rad sa presekom prečnika od 426 do 1420 mm.

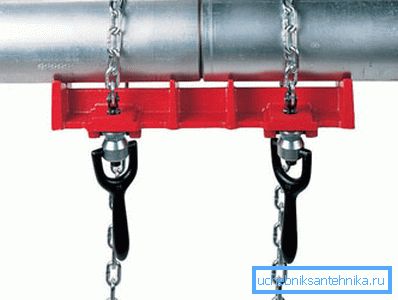

Lanac vise

Za razliku od analognih vezova, lanacne instalacije imaju mogućnost pružanja veće sile tokom centriranja. Uređaji ovog tipa mogu se koristiti iu izgradnji i popravci cjevovoda.

Važno: Struktura lanca izgrađena je pomoću mehanizama koji se brzo odvajaju, što pozitivno utiče na radne performanse.

  • TSNE - spoljašnji ekscentrični centralizator se koristi za fuge sa prečnikom od 89 do 426 mm.

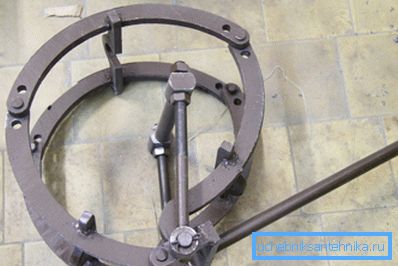

Klip sa ekscentričnim mehanizmom

Uređaj se sastoji od nekoliko lučnih luča, pogonjenih ekscentričnom stezaljkom. Uređaj može, koristi se za rad sa cevima različitih prečnika promjenom osi ekscentra ili korištenjem posebnih odstojnika.

  • TsV - centralizator unutrašnjeg hidrauličnog tipa dizajniran je za kombinovanje krajeva rotirajućih i nerotirnih cevi.

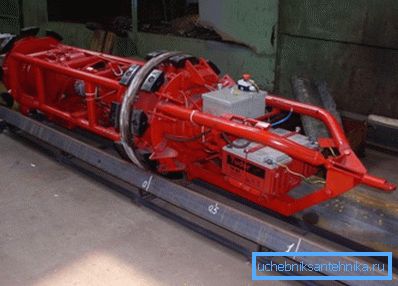

Instalacija za unutrašnje poravnanje zglobova

Uređaj, ako je potrebno, ne samo da kombinuje zglobove, već im daje i najuređeniji okrugli oblik. Upotreba takvih uređaja omogućava izgradnju cevovoda uz kontinuirano automatsko zavarivanje.

  • CA - stezaljka centralizatora se koristi za rad sa malim prečnikom cijevi.
U stezaljki za centriranje fotografija

Ova svojina i razumna cena čine uređaj najpopularnijim među neprofesionalnim i novinarskim kolekcionarima cevovoda. (Pogledajte i članak Butt-Weld Pipe: Features.)

Zaključak

Dakle, ispitivali smo šta su centralizeri, koje su njihove najpopularnije sorte i kakva je njihova primjena instrukcija. Na osnovu ovih informacija, možete odabrati uređaj koji će odgovarati karakteristikama izvršenog posla.
